Как проверить мотор компрессора и его устройство защиты от перегрузки в холодильнике LG.
Используйте это руководство для проверки линейного мотор-компрессора и присоединённого к нему устройства защиты от перегрузки для вашего холодильника LG.
Это руководство подходит для большинства холодильников LG с линейными компрессорами. Руководство составлено на примере холодильника модели LG LFX25973. Если у Вас другая модель, возможны незначительные различия в разборке, но общий порядок ремонта останется тем же.
Компрессор — сердце холодильника; если он выходит из строя или не может запуститься, холодильник перестаёт выполнять свои функции. Без компрессора хладагент не циркулирует и холодильник не охлаждает внутреннее пространство.
Признаками такой неисправности являются отсутствие звука компрессора и повышение температуры внутри холодильника. Иногда снизу холодильника могут повторяться щелкающие звуки.
Шаг 1
Перед началом ремонта отключите холодильник от сети.
Если вы проверяете или ремонтируете перечисленные компоненты, возможно, потребуется также перекрыть и отключить подачу воды:
Двигатель конденсаторного вентилятора
Мотор компрессора и устройство термозащиты
Узел запорного клапана подачи воды
Шаг 2

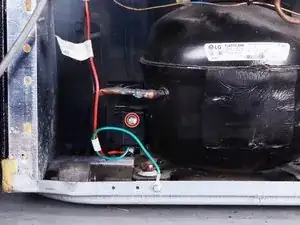

Используйте крестовую отвертку, чтобы вынуть винты, крепящие кожух конденсатора к задней части холодильника.
Шаг 3
Наклоните верхний край кожуха конденсатора к себе.
Поднимите и снимите кожух конденсатора.

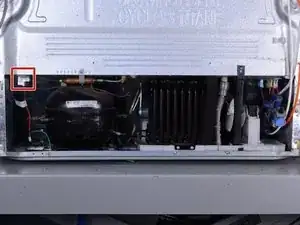

Шаг 4

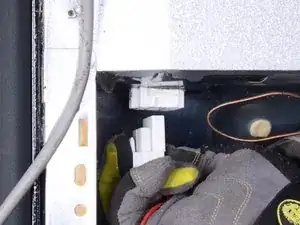

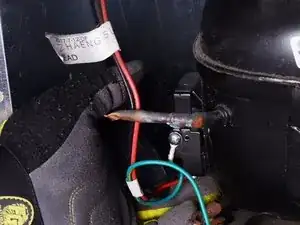

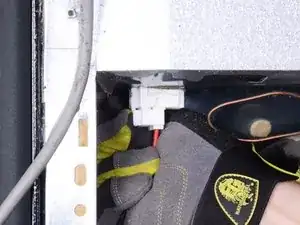

Сожмите и потяните вниз разъём компрессора, чтобы отключить его.
Шаг 5
Наденьте перчатки, чтобы защитить руки от острых кромок в этой области

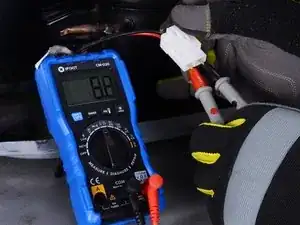

Используйте мультиметр для измерения сопротивления между двумя контактами разъёма.
Допустимые значения — от 7 до 14 Ом
Этот тест проверяет как обмотку компрессора, так и устройство термозащиты.
Если прибор показывает разрыв цепи, это может означать неисправность либо мотора, либо устройства термозащиты. Продолжайте диагностику по следующим шагам.
Шаг 6

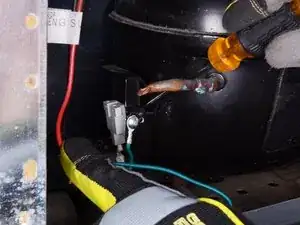

Используйте крестовую отвертку, чтобы вынуть винт(ы), фиксирующие крышку разъёма на компрессоре.
Сдвиньте крышку разъёма с компрессора.
Не пытайтесь полностью снять крышку разъёма — она всё ещё соединена с компрессором.
Устройство термозащиты расположено в крышке и включено последовательно с компрессором.
Шаг 7

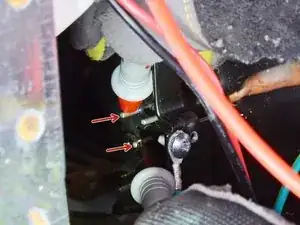

Используйте маленькую плоскую отвертку, чтобы поддеть силовой разъём и снять его с компрессора.

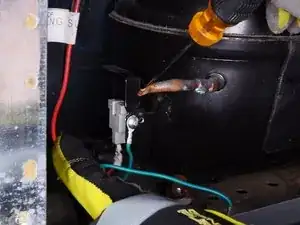

Шаг 8

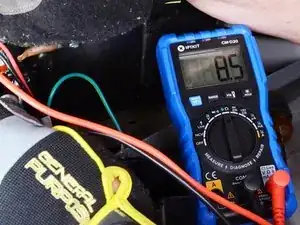

Используйте мультиметр для проверки сопротивления между нижним и верхним левым контактами.
Правильное значение сопротивления для компрессора FLA075LANA или FLB075LANA составляет 7,2–9,2 Ом; для других моделей — 6–8 Ом.
Если в первом тесте был разрыв цепи, а теперь сопротивление компрессора в норме, то устройство термозащиты неисправно; замените его.
Заключение
Для сборки устройства выполните перечисленные действия в обратном порядке.
Сдайте электронные отходы на переработку в пункт с сертификатом R2 или e-Stewards.
Ремонт не получился? Попробуйте базовую диагностику или обратитесь за помощью к сообществу Answers.
