Замена двигателя всасывания Hoover Power Path Pro Advanced
Двигатель всасывания — ключевой элемент правильной работы любого бытового напольного моющего пылесоса. В этом руководстве показано, как правильно заменить неисправный двигатель всасывания.
Шаг 1

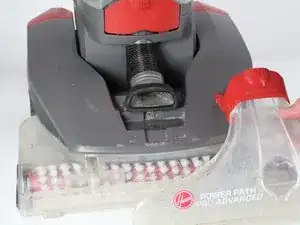

Перед началом отключите пылесос от сетевой розетки. Убедитесь, что резервуары для воды опорожнены.
Положите пылесос горизонтально колесами вниз.
Шаг 2
Удерживая нижний ролик щётки обеими руками, потяните его наружу, пока он не отсоединится.
Шаг 3

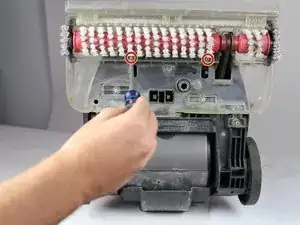

Отверните 6 отмеченных винтов крестовой отвёрткой #2.
Снимите ролик щётки.
Шаг 4
Используйте длинную крестовую отвёртку #2, чтобы вынуть 8 пронумерованных винтов в нижней части пылесоса.
Шаг 5

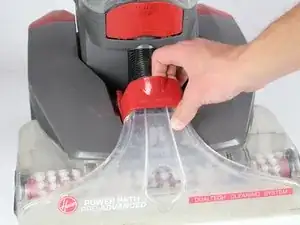

Потяните показанную красную ручку, чтобы вынуть передний блок всасывания из корпуса пылесоса.
Шаг 6

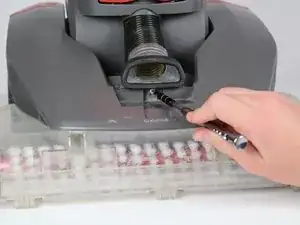

Отверните крестовой винт #2 внизу шланга.
Шаг 7

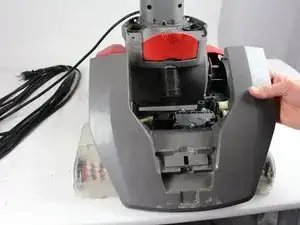

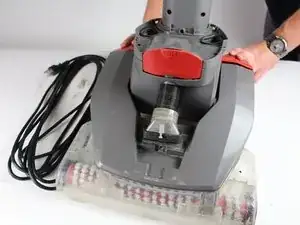

Нажмите кнопку разблокировки ручки вниз. Потяните и отсоедините край верхней крышки со стороны кнопки разблокировки ручки.
Повторите описанное действие для кнопки включения/выключения.
При вытягивании кнопки разблокировки ручки следите, чтобы верхняя часть пылесоса не упала.
Шаг 8

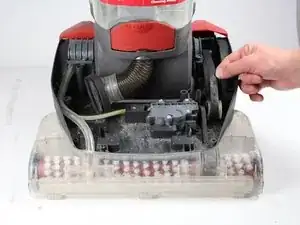

Осторожно схватите ремень и снимите его с роликов, поддев.
Шаг 9

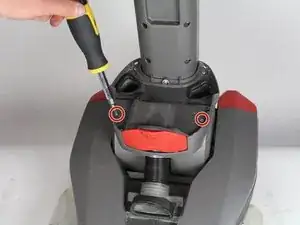

Отверните два винта крестовой отвёрткой #2.
Отсоедините серую деталь от пылесоса.
Шаг 10
Отверните четыре винта крестовой отвёрткой #2.
Шаг 11
Вытащите из основания пылесоса.
Шаг 12

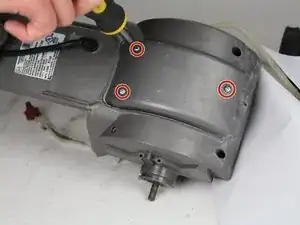

Переверните пылесос и отверните три винта крестовой отвёрткой #2.
Шаг 13
Отверните два винта крестовой отвёрткой #2.
Шаг 14

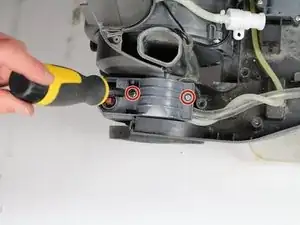

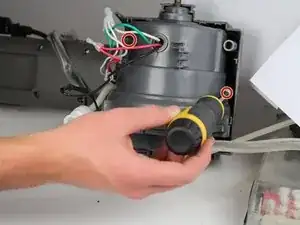

Отсоедините двигатель и отверните два винта крестовой отвёрткой #2.
Шаг 15

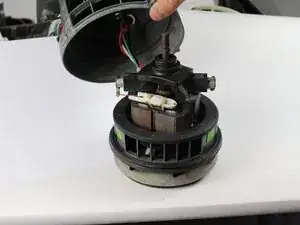

Снимите нижнюю секцию.
Снимите крышку.
Заключение
Чтобы собрать устройство обратно, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
