Замена материнской платы iRobot Braava 375t
iRobot Braava 375t — робот для мытья и подметания полов. Материнская плата обеспечивает соединение всех компонентов устройства. В этой статье показано, как заменить материнскую плату, что может понадобиться, если устройство не включается даже после замены аккумулятора.
Шаг 1

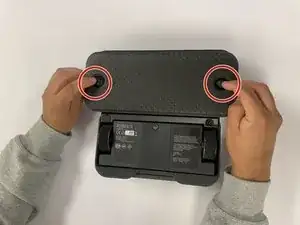

Переверните устройство.
Снимите отсеки для чистящей салфетки на дне, чтобы получить доступ к винтам.
Шаг 2

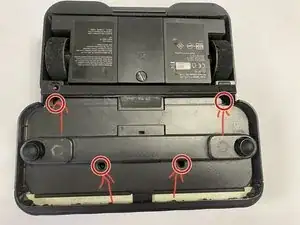

Используйте крестовую отвёртку Phillips #1, чтобы выкрутить четыре винта на нижней крышке.
Шаг 3

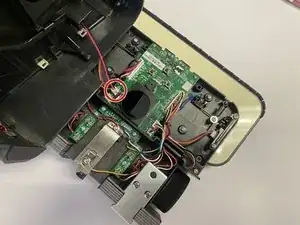

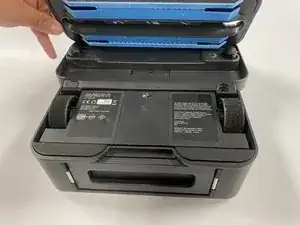

Переверните устройство обратно и снимите корпус, отключив провод, который удерживает корпус прикреплённым к материнской плате.
Шаг 4

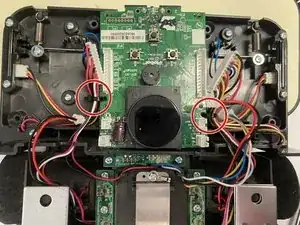

Отключите оставшиеся провода и снимите все винты, крепящиеся к материнской плате.
Чтобы снять провода, отсоедините пластиковые фиксаторы аналогично тем, что в руководстве по замене аккумулятора.
Шаг 5
Удалите стяжки, удерживающие провода вместе, с помощью острого предмета или тонких ножниц.
Если у вас нет плоскогубцев или кусачек для проводов, можно использовать наконечники тонких отвёрток, чтобы поддеть стяжки и ослабить их для удаления.
Заключение
Для сборки устройства выполните эти действия в обратном порядке.
Перевод руководства с ifixit.com
