Замена колёс iRobot Braava 320

Переверните устройство и найдите крышку отсека аккумулятора.

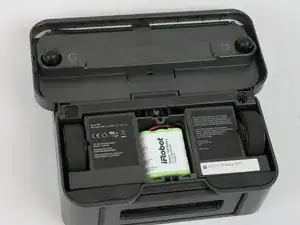

Крышка отсека аккумулятора расположена в центре устройства между обоими колёсами.

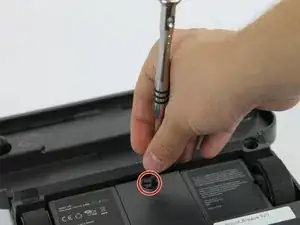

Используя отвёртку с плоским шлицем №4, аккуратно поверните 12-мм винт, удерживающий крышку аккумулятора.

Винт не извлекается, он остаётся прикреплённым к крышке.

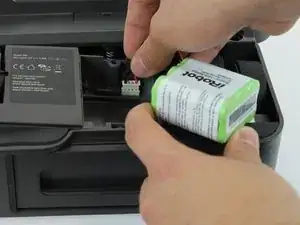

Осторожно выньте аккумулятор из лотка и отсоедините кабель аккумулятора.

Чтобы вынуть аккумулятор, вытяните его прямо вверх. Чтобы отсоединить кабель, аккуратно потяните его прямо из разъёма.

Чтобы снова подключить кабель, удерживайте его за конец и аккуратно вставьте в разъём.

Сняв аккумулятор, поверните устройство так, чтобы передняя часть была направлена к вам.

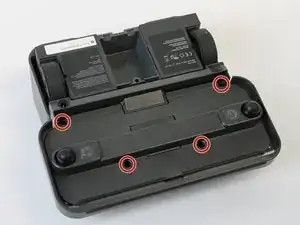

Снимите четыре винта с крестообразным шлицем №2 длиной 10 мм, крепящие корпус.

Держите устройство обеими руками, пока переворачиваете его.

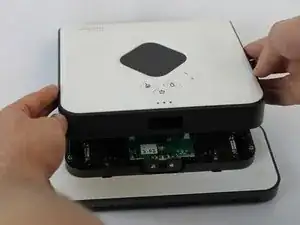

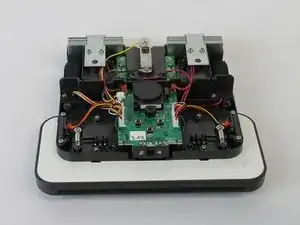

Начиная с передней части, аккуратно приподнимите корпус и медленно откиньте назад, пока он полностью не снимется.

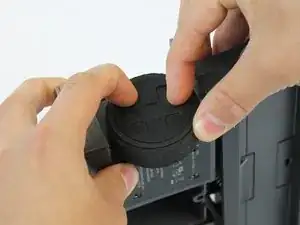

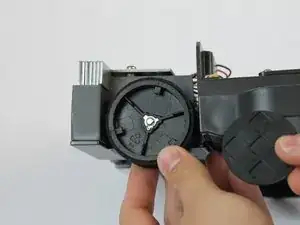

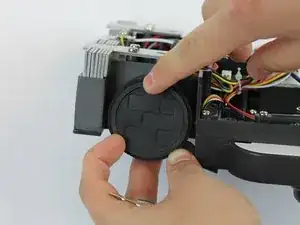

Чтобы снять крышки колёс, зажмите колесо одной рукой и вращайте крышку по часовой стрелке другой рукой.

Крышка должна отщёлкнуться, как только вы услышите щелчок.

При установке крышки совпадайте вырезы на крышке немного правее вырезов на колесе.

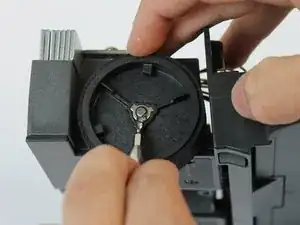

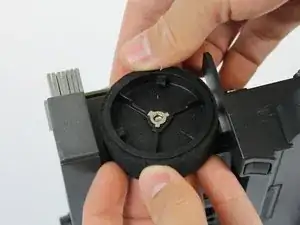

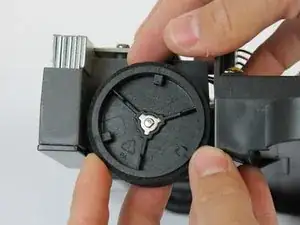

Используя маленькую плоскую отвёртку, снимите небольшой чёрный зажим в центре колеса.

Чтобы зажим не вылетел, при снятии прижмите колесо рукой, закрыв его.

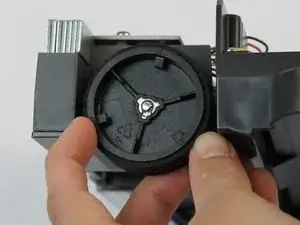

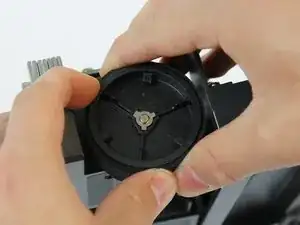

После снятия небольшого чёрного зажима колесо должно легко сниматься при аккуратном потягивании.

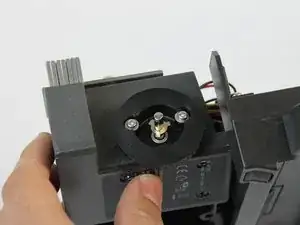

Будьте осторожны, чтобы не потерять два небольших хромированных элемента, расположенных по обе стороны колеса.
