Замена рычагов настила iRobot Braava 320
Рычаги настила удерживают ткань во время уборки Braava. Если у Вас возникают трудности с установкой ткани или отсутствуют резиновые ножки, необходимо заменить рычаги настила. Ниже приведены шаги по их замене.
Шаг 1
Переверните устройство и найдите крышку батареи.
Крышка батареи расположена в центре устройства между обеими колесами.
Шаг 2
Используя плоскую отвертку #4, аккуратно поверните 12 мм винт, удерживающий крышку батареи.
Винт не вынимается, он остаётся прикреплённым к крышке.
Шаг 3
Осторожно извлеките батарею из лотка и отсоедините кабель батареи.
Для извлечения батареи потяните её строго вверх. Для отсоединения кабеля аккуратно потяните его прямо из разъёма.
Для повторного подключения кабеля держите его за конец и аккуратно вставьте в разъём.
Шаг 4
Сняв батарею, поверните устройство так, чтобы передняя часть была обращена к Вам.
Снимите четыре винта Phillips #2 длиной 10 мм, которые крепят корпус.
Шаг 5
Держа устройство обеими руками, переверните его.
Начиная с передней части, аккуратно приподнимите корпус и медленно откиньте назад, пока он полностью не снимется.
Шаг 6
Сняв корпус, переверните iRobot и удалите четыре винта Phillips #0 длиной 10 мм, удерживающие узел настила.
Шаг 7

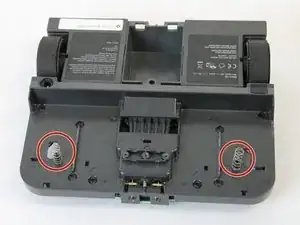

Снимите два винта Phillips #0 длиной 12 мм, которые фиксируют две пружины на узле настила.
Снимите две пружины, аккуратно приподняв их вверх.
Шаг 8
Переверните устройство и снимите крышку узла настила, поднимая её вверх.
Шаг 9

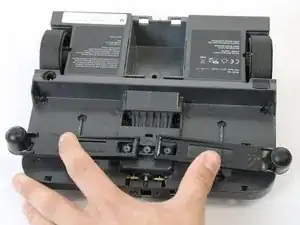

Сведите рычаги вместе, приподняв их и сдвинув к центру.
Держа рычаги сведёнными, сдвиньте настил вверх и над рычагами, пока он полностью не снимется.
Шаг 10

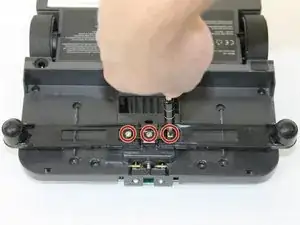

Сняв настил, удалите три винта Phillips #2 длиной 10 мм
Шаг 11
Будьте осторожны при снятии рычагов, не потеряйте пружины, расположенные под рычагами.
Заключение
Для сборки устройства выполните указанные шаги в обратном порядке.
