Замена сборки панели корпуса iRobot Braava 320
Сборка панели корпуса — важная часть устройства Braava, позволяющая роботу обнаруживать препятствия при движении. При повреждении сборки панели корпуса у вашего Braava могут возникнуть проблемы с передвижением, и он не сможет распознавать препятствия в доме или офисе. Замена сборки панели корпуса может устранить эти неполадки.
Шаг 1
Переверните устройство и найдите крышку отсека батареи.
Крышка отсека батареи расположена по центру устройства между двумя колесами.
Шаг 2
Используя плоскую отвертку №4, аккуратно поверните 12-мм винт, фиксирующий крышку отсека батареи.
Винт не вынимается полностью, он остается прикрепленным к крышке.
Шаг 3
Аккуратно извлеките батарею из лотка и отключите кабель батареи.
Чтобы извлечь батарею, потяните ее строго вверх. Чтобы отключить кабель, аккуратно потяните его прямо из разъема.
Чтобы снова подключить кабель, возьмитесь за него с конца и аккуратно вставьте в разъем.
Шаг 4
После извлечения батареи поверните устройство так, чтобы передняя часть оказалась перед вами.
Открутите четыре 10-мм винта с крестообразным шлицем №2, крепящие корпус.
Шаг 5
Держа устройство двумя руками, переверните его.
Начиная с передней части, аккуратно приподнимите корпус и медленно отклоните его назад, пока он полностью не снимется.
Шаг 6

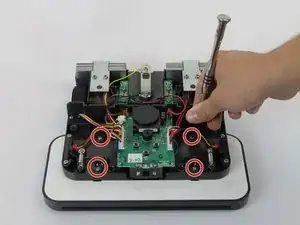

После снятия корпуса переверните iRobot и открутите четыре 10-мм винта с крестообразным шлицем №0, которые крепят сборку панели корпуса.
Шаг 7

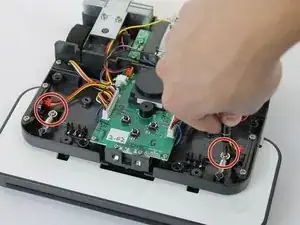

Открутите два 12-мм винта с крестообразным шлицем №0, крепящих две пружины к сборке панели корпуса.

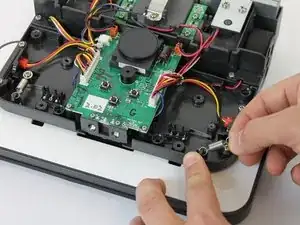

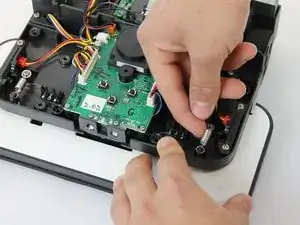

Аккуратно приподнимите пружины, чтобы удалить их.
Шаг 8

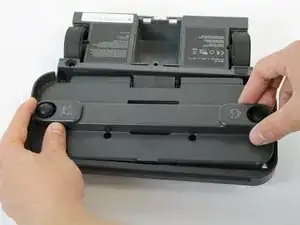

Переверните устройство и снимите крышку сборки панели корпуса, аккуратно приподняв ее.
Шаг 9

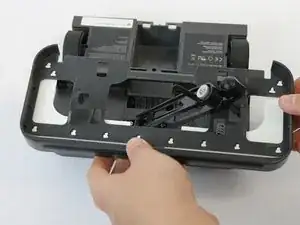

Сведите рычаги вместе, аккуратно приподняв их к центру.
Когда рычаги окажутся вместе, сдвиньте панель корпуса вверх и снимите ее с рычагов, пока она полностью не отделится.
Завершение
Чтобы собрать устройство обратно, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
