Замена платы управления скоростью KitchenAid KSM150PSER
Проблемы с подачей питания устройства могут быть вызваны неисправной платой управления скоростью. Узнайте, как получить к ней доступ с помощью этого руководства.
Шаг 1

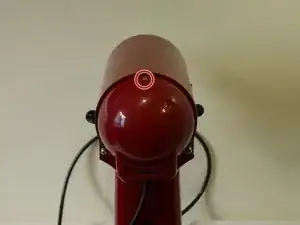

Используя отвертку Phillips №2, отверните 10-мм винт на задней крышке, поворачивая против часовой стрелки.

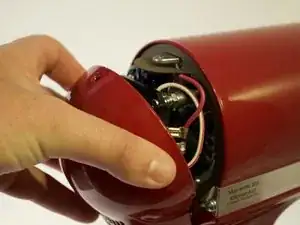

Задняя крышка теперь свободна. Снимите её, потянув назад и вверх.
Шаг 2
Используя отвертку Phillips №2, отверните 5-мм винты, удерживающие декоративную полоску на верхнем корпусе, поворачивая их против часовой стрелки.

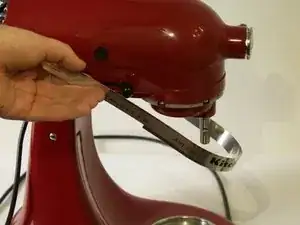

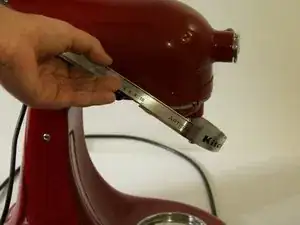

Снимите декоративную полоску с корпуса, захватив каждую сторону и потянув её с передней части.
Шаг 3

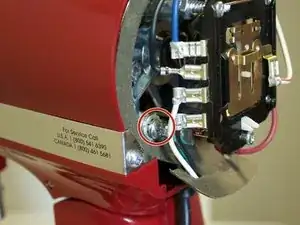

Используя отвертку Phillips №2, отверните 12-мм винт, удерживая заземляющий провод на месте, поворачивая винт против часовой стрелки.

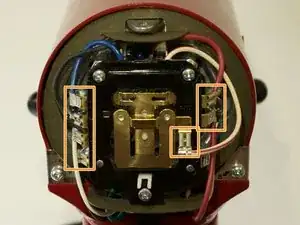

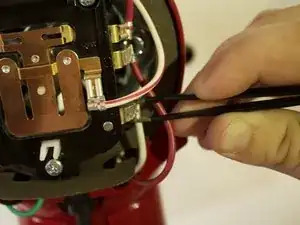

С помощью плоскогубцев или пинцета снимите разъёмы, подключённые к плате управления скоростью.
Шаг 4

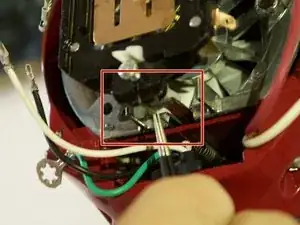

Снимите уплотнение с задней части миксера. Затем с помощью пинцета отцепите пружину от нижней части платы управления скоростью, потянув её назад и вытащив из платы.
Возьмите тряпку или полотенце и зацепите пружину за ткань, чтобы крючок не упал обратно внутрь миксера.
Шаг 5

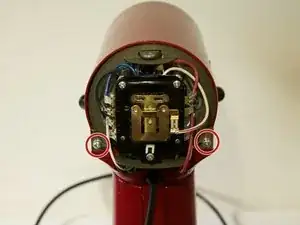

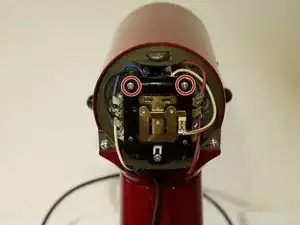

Используя отвертку Phillips №2, отверните два регулировочных винта, поворачивая их против часовой стрелки.

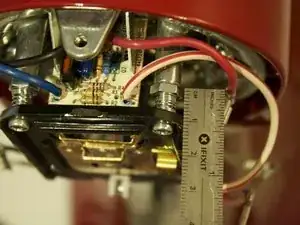

Перед началом снятия винтов используйте линейку и измерьте, насколько винты ввинчены. Эти винты определяют скорость миксера, и их возвращение не в то же положение изменит скорость миксера.
Шаг 6

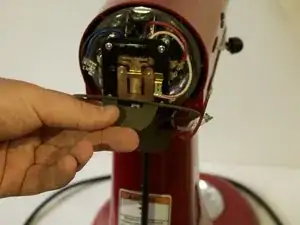

Теперь плату управления можно снять, потянув плату назад.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
