Замена колесиков шарового узла Dyson DC39 Origin
В данном руководстве показано, как заменить колесики шарового узла Dyson DC39 Origin для устранения заедания колеса или неработающего пылесоса. Это простая процедура, требующая всего лишь нескольких шагов.
Шаг 1
Нажмите на серую кнопку, расположенную рядом с кнопкой питания, чтобы освободить контейнер от шарового узла.
Оттяните контейнер в сторону, а затем вверх от шарового узла, чтобы снять его.
Если контейнер не встаёт на место при сборке, возможно, потребуется снова нажать на серую кнопку.
Шаг 2
Положите шаровой узел на бок и ориентируйте его так, чтобы нижняя сторона рулевого узла была обращена к вам.
Удалите четыре винта Torx 15 длиной 18,0 мм.
Шаг 3
Держа шаровой узел двумя руками, одну руку держите за ручку, а другую за основание рулевого узла.
Держите основание рулевого узла близко к одному из колес.
Оттяните основание рулевого узла прямо от шарового узла. Вы должны заметить, как освобождается штифт.
Поднимите рулевой узел, чтобы полностью удалить его из шарового узла.
При сборке сначала вставьте рулевой узел, затем нажмите штифт обратно в его запирающее положение.
Шаг 4

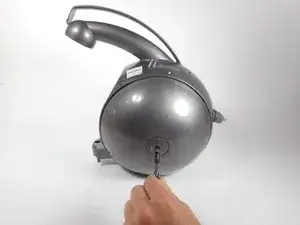

Удалите винт Torx 15 длиной 21,4 мм, расположенный в центре колесика.
В каждом колесике есть один винт, расположенный в центре.
Шаг 5

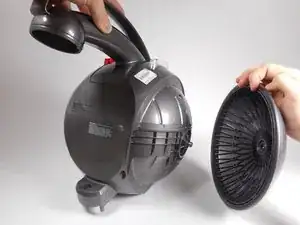

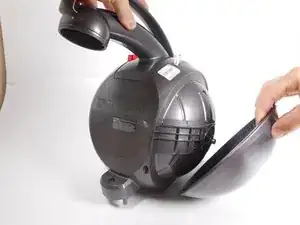

Оттяните колесо от основного корпуса устройства.
Это может потребовать значительных усилий. Пластиковое колесо может немного сгибаться.
Заключение
Для повторной сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
