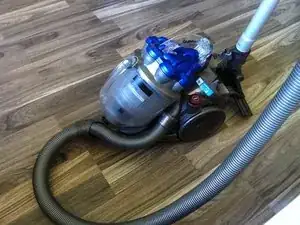

Разборка пылесоса Dyson DC19 Allergy

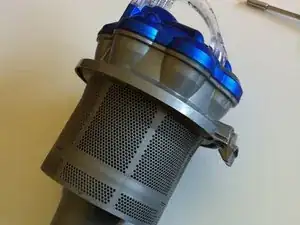

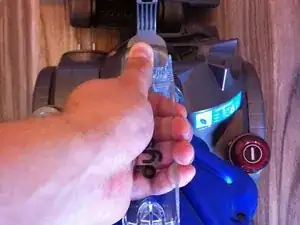

Отсоедините сборку циклонного фильтра от основного устройства.

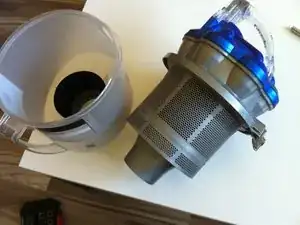

Разъедините мусорный контейнер и сборку циклонного фильтра.

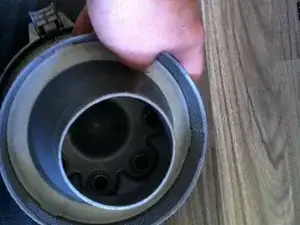

Вытащите нижний конус из сборки.

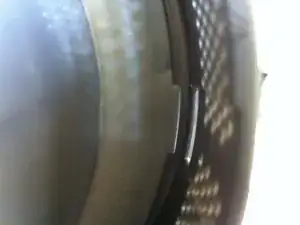

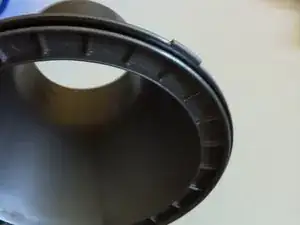

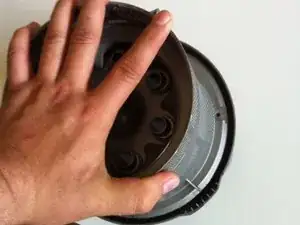

При повторной сборке: на наружном краю сборки есть три слота, в которые подходит конус. Это показано на картинке 2. Возможно, вам придется нажать на конус большим пальцем, как на картинке 3. При повторной сборке не забудьте установить резиновое уплотнение на конус перед его установкой в корпус.

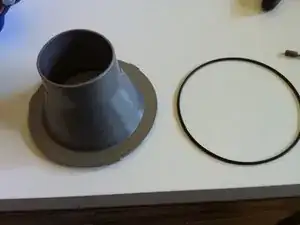

Удалите уплотнение, окружающее нижний конус.

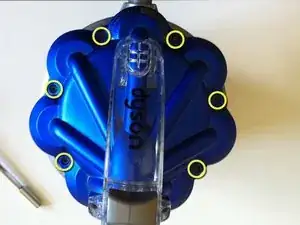

Удалите семь торксовых винтов, которые удерживают верхнюю крышку (один находится в центре ручки). Для этого вам потребуется отвертка торкс T15.

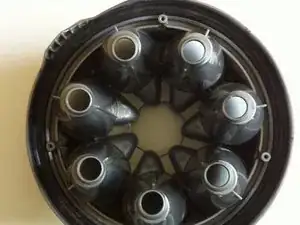

Удалите семь торксовых винтов, которые удерживают коллектор циклонного фильтра. Для этого вам потребуется отвертка торкс T15.

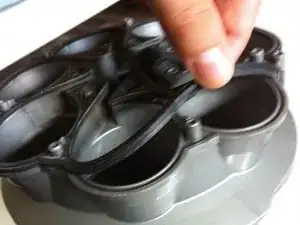

Удалите коллектор и уплотнение под ним.

Переверните сборку и удалите три пластиковые защелки, закрывающие винты, затем удалите винты. При повторной сборке обратите внимание, что отверстия для винтов выровнены только одним способом.

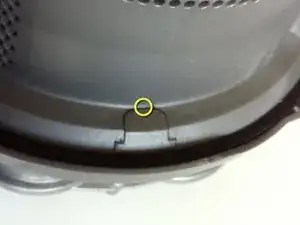

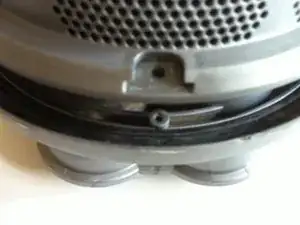

Хороший способ удалить защелки - вставить маленькую плоскую отвертку между защелкой и повернуть. (В месте, отмеченном на картинке.)

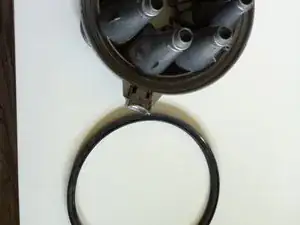

Разъедините сборку циклонного фильтра, потянув две части одна от другой. Обратите внимание, что эти части могут быть склеены, поэтому вам может потребоваться немного усилий. Теперь вы можете удалить уплотнение между частями.

При повторной сборке имейте в виду, что вам нужно сильно прижать две части до щелчка.

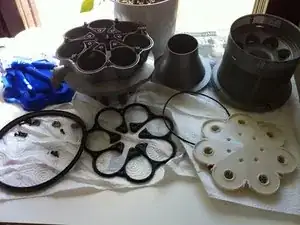

Все детали можно мыть, не используйте слишком горячую воду.
