Замена блока воздушного мышцы (air muscle) в Dyson DC28 Animal

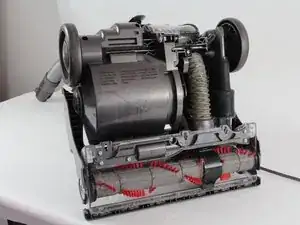

Положите пылесос на бок для удобного доступа к днищу щётки.

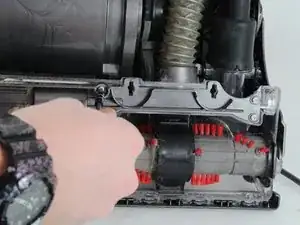

Отпирайте подошву, используя монету или другой плоский инструмент, повернув три пластиковых болта против часовой стрелки, как указано на подошве.

Пластиковые крепления могут повредиться при использовании металлического инструмента для их поворота.

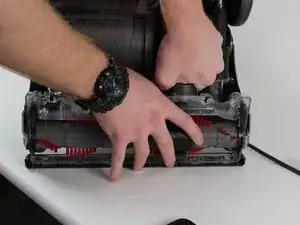

Аккуратно снимите подошву.

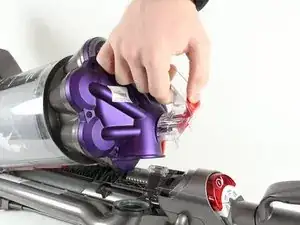

Снимите контейнер для пыли, нажав красную кнопку в верхней части бака.

Переверните пылесос для удобного доступа к днищу.

Найдите 6 винтов.

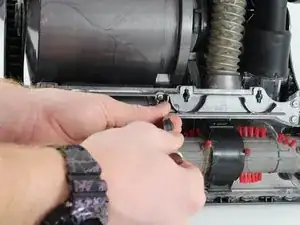

Удалите шесть винтов 9 мм с помощью отвертки Torx T15.

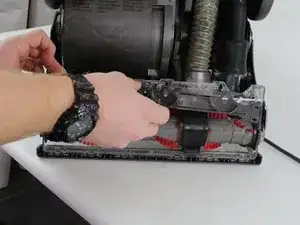

Аккуратно снимите крышку привода.

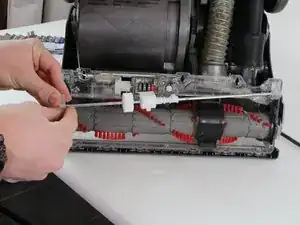

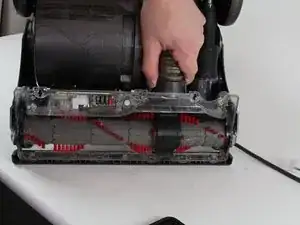

Снимите узел привода.

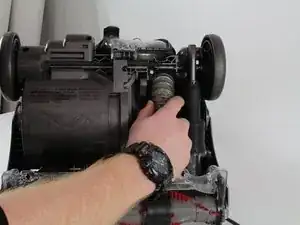

Возьмитесь за шланг у жесткой пластиковой основы.

Резко потяните, чтобы вынуть его из держателя.

Если тянуть слишком сильно, пластик может порваться.

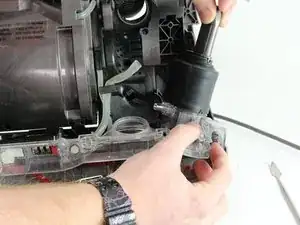

Крепко возьмите верхнюю секцию шланга и выньте её из держателя.

Если тянуть слишком сильно, пластик может порваться.

Снимите секцию шланга с пылесоса.

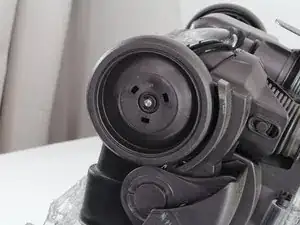

Перейдите к колесу с правой стороны пылесоса.

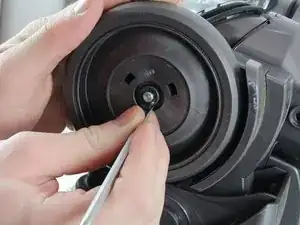

Снимите крышку колеса, вставив маленькую металлическую лопатку или плоскую отвертку и аккуратно поддев.

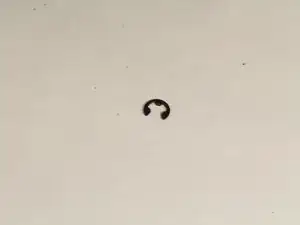

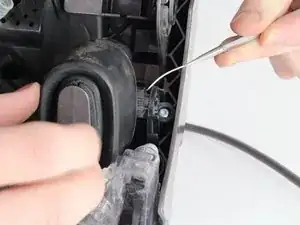

Используйте заострённый конец металлической лопатки, чтобы снять e-образную скобу.

E-образную скобу сложно снять, может потребоваться усилие.

Снимите колесо с оси.

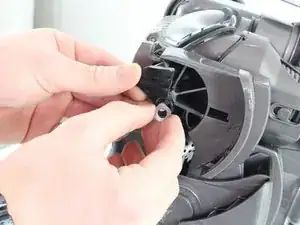

Снимите поршень оси с оси.

Будьте осторожны, чтобы не потерять шайбу на конце поршня оси.

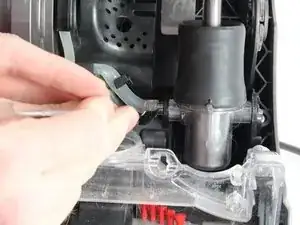

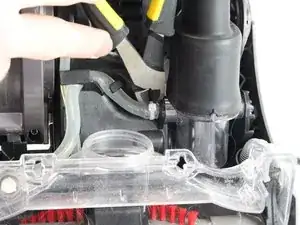

Используйте кусачки, чтобы перерезать стяжку, удерживающую трубку.

Будьте осторожны, чтобы не перерезать пластиковый шланг.

Аккуратно подденьте и снимите трубку с выступа.

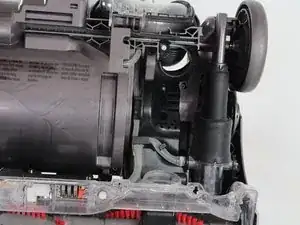

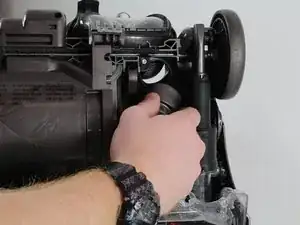

Используйте плоскую отвертку или металлическую лопатку, чтобы отодвинуть пластик в сторону и вынуть воздушную мышцу.

Будьте осторожны, чтобы не сломать пластик. Согните его лишь настолько, чтобы извлечь деталь.

Выньте воздушную мышцу из пылесоса.
