Замена нижнего маленького подшипника Dyson DC24 Ball
У Dyson DC24 распространена ошибка, когда нижний маленький подшипник отрывается от оси, и шар теряет свою устойчивость и не катится правильно.
Этот гид покажет вам, как заменить нижний маленький подшипник.
Шаг 1

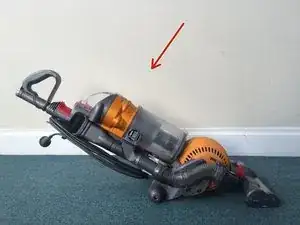

Откиньте пылесос назад, чтобы открыть как можно больше шара.
Шаг 2

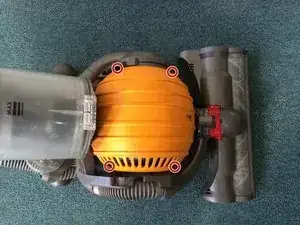

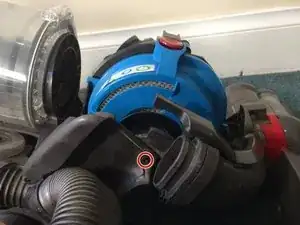

С помощью отвертки Torx открутите четыре винта, которые держат обе стороны шара вместе.
Шаг 3

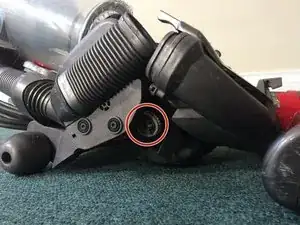

Снимите конец нижнего патрубка, чтобы открыть винт Torx.
Уберите винт, который держит мотор на оси.
Шаг 4

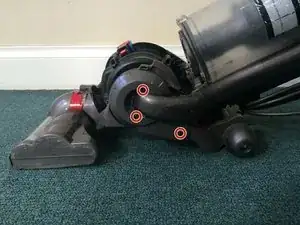

Удалите три винта Torx с другой стороны.

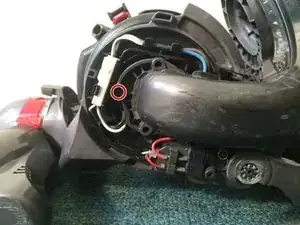

Затем снимите крышку, под которой окажутся некоторые силовые кабели.
После этого удалите последний винт, который держит мотор на оси.
Шаг 5

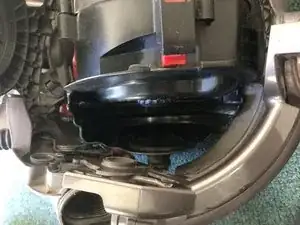

Снимите фильтр после мотора.
Осторожно вытащите ось из отверстия вниз.
Шаг 6

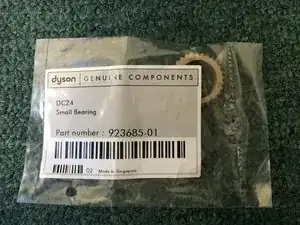

Поместите новый подшипник на ось. (Не имеет значения, в какую сторону его устанавливать)
Шаг 7

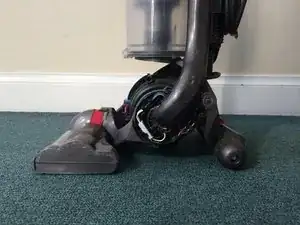

При сборке легче всего поставить пылесос в вертикальное положение, чтобы вставить винты оси.

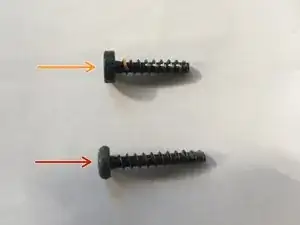

Красная стрелка указывает на тип винтов Torx, которые удерживают мотор на месте, а оранжевая стрелка указывает на тип, который скрепляет оранжевый шар.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
