Замена уплотнительного кольца пылесборника Dyson DC24
Это руководство предназначено для обслуживания контейнера для пыли в вертикальном пылесосе Dyson DC24 Ball All-Floors.
Контейнеры для пыли требуют надлежащего ухода для поддержания эффективности, которой они обладали при покупке. Контейнер следует регулярно опорожнять, чтобы не допускать переполнения, но даже такое базовое обслуживание со временем перестаёт быть достаточным. Для обеспечения долговечности срока службы пылесоса рекомендуется повторять следующие шаги каждые 1–2 месяца.
Пыль проходит мимо основных частей контейнера и накапливается внутри элементов, удерживающих фильтр, что также снижает эффективность и всасывание пылесоса. Важно знать, как разобрать контейнер, чтобы очистить детали и предотвратить такие последствия.
При разборке этих частей следует очистить их, чтобы можно было провести правильную оценку повреждений.
Шаг 1

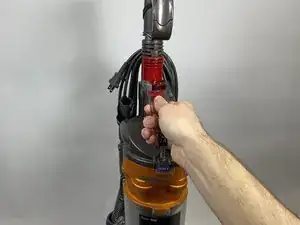

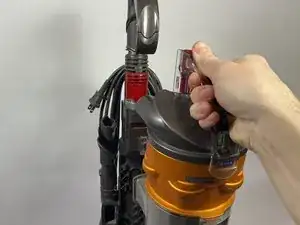

Снимите контейнер для грязи, нажимая на красную кнопку.
Оттяните контейнер от основного корпуса.
Шаг 2

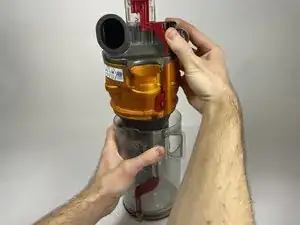

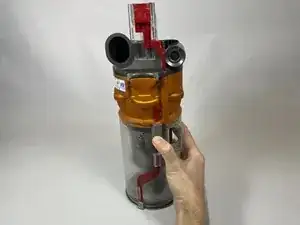

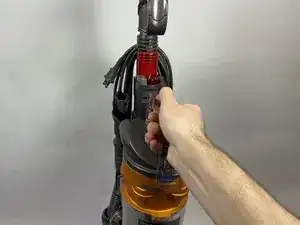

Нажмите на серую защёлку на задней части контейнера.
Это отделяет прозрачную часть контейнера от области фильтра/всасывания.
Шаг 3

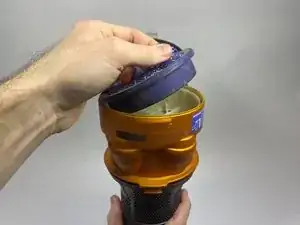

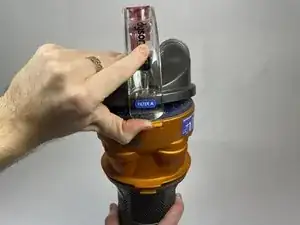

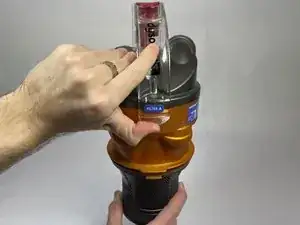

Возьмите верхнюю часть фильтра и потяните прозрачную защёлку на себя — это освободит верхнюю камеру и откроет фильтр.
Шаг 4

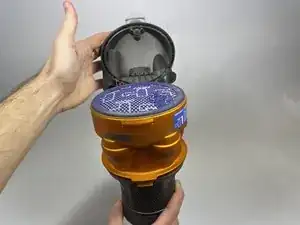

Удалите фильтр из контейнера для пыли.
В зависимости от степени загрязнения фильтр нужно очистить или заказать новый.
Шаг 5

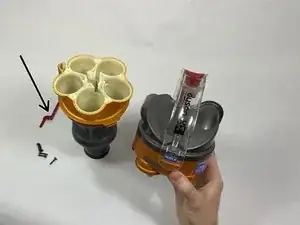

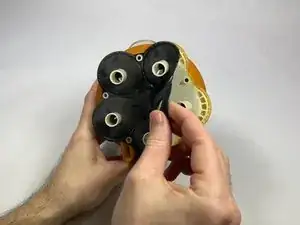

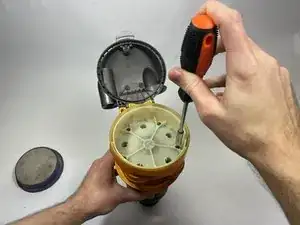

Используйте отвертку T15, чтобы аккуратно выкрутить и удалить пять винтов длиной 19,1 мм.
Не потеряйте красный пластиковый элемент. При сборке необходимо правильно ориентировать этот красный пластиковый элемент (см. стрелку на детали).
Шаг 6

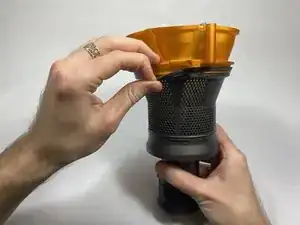

На нижней части откидывающейся детали вы увидите шестиугольное разделительное кольцо. Снимите его, поддев за край и потянув.
Шаг 7

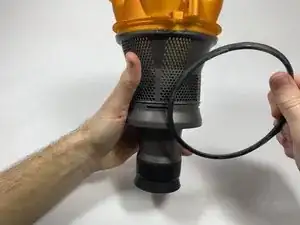

На нижней детали находится второе, более традиционное уплотнительное кольцо. Снимите его, схватив кольцо, потянув его на себя и вниз.
Заключение
После выполнения шага 7 вы завершили работу. Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
