Замена Dyson DC39 Origin

Нажмите на серую кнопку, расположенную рядом с кнопкой питания, чтобы освободить контейнер от шарового корпуса.

Отодвиньте контейнер, затем поднимите его вверх от шарового корпуса для снятия.

Если контейнер не встает на место при сборке, возможно, вам придется снова нажать серую кнопку.

Поместите шаровой корпус на бок и ориетируйте его так, чтобы нижняя сторона узла управления была обращена к вам.

Удалите четыре винта Torx 15 длиной 18.0 мм.

Двеими руками удерживайте шаровой корпус, держа одну руку за ручку, а другую — за основание узла управления.

Держите основание узла управления рядом с одним из колес.

Потяните основание узла управления прямо от шарового корпуса. Вы должны заметить освобождение штифта.

Поднимите узел управления, чтобы полностью снять его с шарового корпуса.

При сборке вставьте узел управления первым, затем нажмите штифт обратно в его положение блокировки.

Удалите два винта Phillips #2 длиной 17.8 мм, расположенные в верхней части крепления впускного шланга.

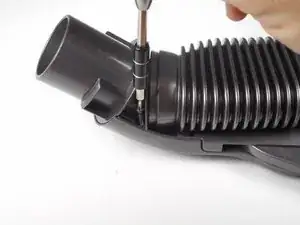

Удалите два винта Torx 8 длиной 13.7 мм, расположенные на противоположном конце впускного шланга.

Винты Torx 8 расположены под странным углом. Убедитесь, что отвертка надежно фиксируется, чтобы избежать срыва винтов.

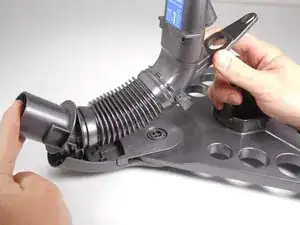

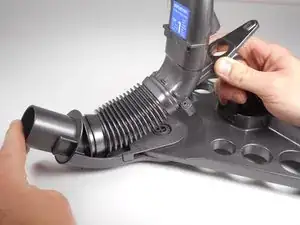

Вытяните впускной шланг прямо вверх из узла управления.

Впускной шланг «щелкает» при выходе из своего положения, поэтому вам может потребоваться приложить немного усилий при вытягивании.
