Замена мотора в Dyson DC14

Выключите пылесос и отключите его от розетки.

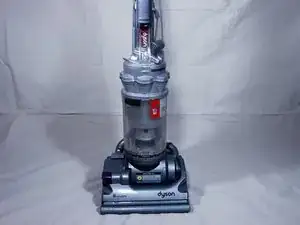

Положите пылесос верхней частью вниз так, чтобы вал щётки был обращён к Вам.

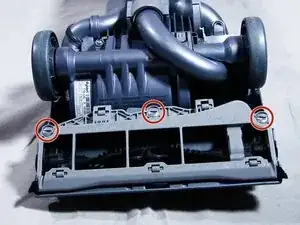

Используя четверть (монету), поверните три крепления подошвы на 90 градусов влево.

Держась за подошву с обеих сторон, наклоните её вниз и отведите от пылесоса.

Снимите подошву с пылесоса.

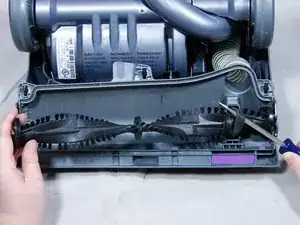

Опустите квадратные защёлки на валу щётки так, чтобы они были обращены наружу.

Используйте отвёртку, чтобы поддеть ремень и снять его с вала щётки.

Осторожно — не перережьте ремень отвёрткой.

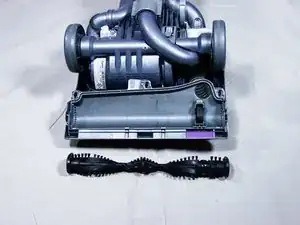

Держа ремень, потяните вал щётки влево и снимите его с пылесоса.

Вы можете отпустить ремень, когда он освободится от вала щётки. Ремень не втянется обратно в пылесос.

При сборке вставьте вал щётки с защёлками, обращёнными наружу, затем поверните защёлки вверх, чтобы зафиксировать вал щётки.

Поставьте пылесос вертикально, канистра должна быть обращена к Вам.

Снимите канистру и отложите её в сторону.

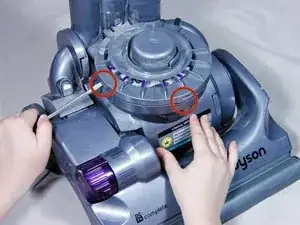

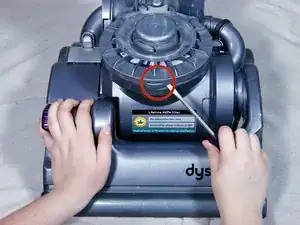

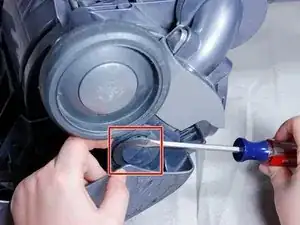

Подденьте плоской отвёрткой каждую защёлку и аккуратно приподнимите её.

Не пытайтесь поднимать защёлки слишком высоко — они могут отломаться!

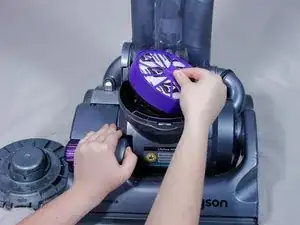

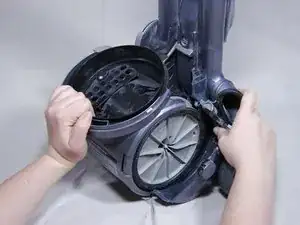

Откройте крышку, снимите выхлопный фильтр и отложите фильтр в сторону.

Положите пылесос лицевой частью вниз.

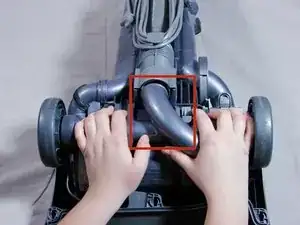

Снимите U-образную трубу, соединяющую канистру с телескопической трубкой.

Выньте прозрачный шланг из прокладки с правой стороны пылесоса под осью.

Тяните шланг прямо назад к себе.

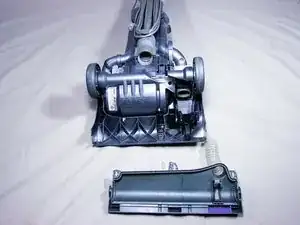

Снимите корпус щёткового блока, поддев корпус из зажимов, которые его удерживают.

Тяните корпус щёткового блока к себе, удерживая пылесос неподвижно.

Снимите три винта Torx T15, которые крепят крышку к оси сцепления щётки.

Оттяните крышку сцепления щётки к себе.

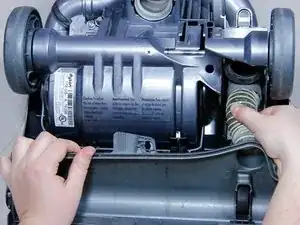

Потяните ремень вправо, чтобы снять его с оси сцепления щётки.

При сборке потяните ремень пальцем к оси. (Использование отвёртки или похожего инструмента затруднит доступ к оси.)

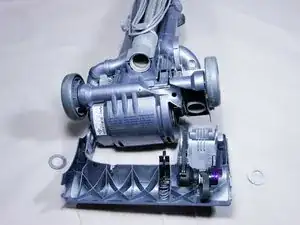

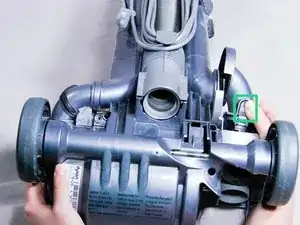

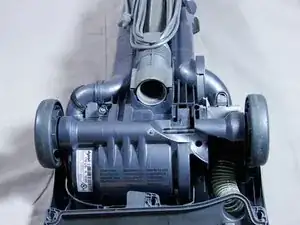

Вставьте плоскую отвёртку в два фиксирующих кольца, чтобы снять кольца, расположенные над колёсами с обеих сторон.

Эти кольца фиксируют нижнюю сборку пылесоса с остальной частью корпуса.

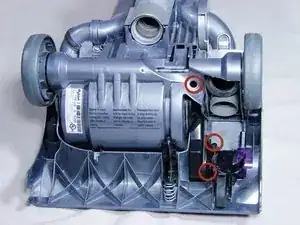

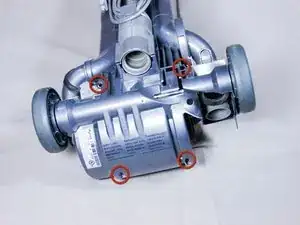

Снимите четыре винта Torx T15, которые крепят корпус мотора к пылесосу.

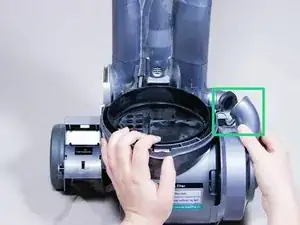

Снимите правую изгнутую трубку.

Нажмите две защёлки по обе стороны изгнутой трубки. Потяните её наружу и отведите от пылесоса.

Поставьте пылесос в вертикальное положение и оставьте его стоять.

Снимите правую боковую крышку, нажав защёлку вниз и поднимая крышку к себе.

Положите пылесос на спину.

Оттяните пластиковую крышку корпуса мотора.

Может потребоваться небольшая сила.

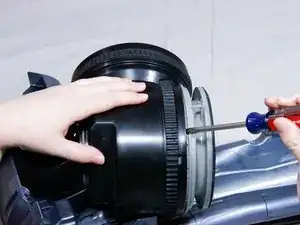

Вставьте плоскую отвёртку между серой крышкой корпуса мотора и чёрным мотором.

Подденьте крышку корпуса мотора и отоприте её.

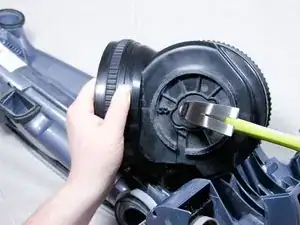

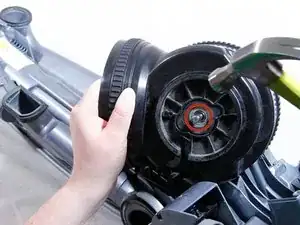

Освободите моторный модуль из корпуса, сильно ударив молотком по оси сцепления щётки.

Резиновые втулки, покрывающие мотор, могут быть жирными.

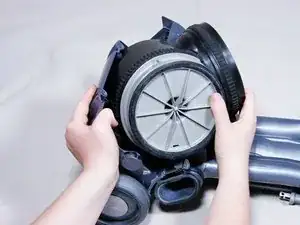

Медленно выньте мотор из корпуса.

Не вытаскивайте мотор полностью из корпуса. Мотор подключён к пылесосу двумя проводами.

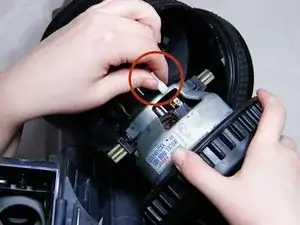

Снимите клеммы питания с обеих сторон мотора.

Не тяните за провода при снятии клемм. Это может повредить пылесос.

Эти клеммы подходят только в одном положении (только один конец достаточно длинный, чтобы достать до противоположной стороны мотора).

Полностью снимите мотор из корпуса.

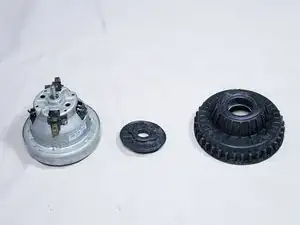

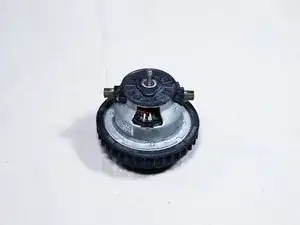

Снимите два резиновых уплотнителя с вашего старого мотора, затем перенесите их на новый мотор.
