Замена мини-насоса Keurig 2.0-400

Найдите и возьмите резервуар для воды руками.

Поднимите резервуар для воды вверх. Он должен легко отделяться от основной части кофеварки.

Снимите поддон, вытащив его из устройства.

Этот поддон — съёмная нижняя часть Keurig, на которую ставят чашку или кружку.

Отвёрткой Phillips №1 выкрутите шесть винтов 140 мм с нижней части кофеварки Keurig.

Если трудно открутить, используя только биту Phillips №1, вставьте удлинитель вала 60 мм в заднюю часть отвёртки для усиления рукояти.

Используйте металлическую лопатку, чтобы отделить серебристую панель на правой стороне кофеварки.

Переверните кофеварку вверх дном и схватитесь за нижнюю часть серебристой панели.

Руками оторвите серебристую панель от кофеварки.

Одной рукой поместите палец внутрь рамы там, где была присоединена серебристая панель, и удерживайте основание.

Другой рукой потяните вниз, чтобы выдвинуть переднюю часть корпуса кофеварки.

Теперь Вы должны видеть внутренние компоненты кофеварки.

Руками оторвите заднюю внешнюю панель кофеварки с правой стороны.

Используйте синее средство для раскрытия, чтобы отделить верхнюю правую серебристую панель от задней внешней панели.

Отвёрткой Phillips №1 выкрутите винт 120 мм, расположенный в верхнем левом углу со стороны, где был резервуар для воды.

Отвёрткой Phillips №1 выкрутите винт 140 мм, расположенный под концом пустого слота, проходящего по левой стороне Keurig.

Отделите боковую панель от верхней рамы кофеварки, при необходимости помогая себе синим инструментом для вскрытия.

Положите кофеварку на бок, как показано на фото.

Используя металлическую лопатку, отожмите корпус, окружающий стороны кофеварки, от основания.

Продвигайтесь по периметру основания.

Снимите всю заднюю внешнюю часть корпуса, освободив крепления, соединяющие заднюю панель с серебристой рамой сверху. Для этого используйте металлическую лопатку, чтобы поднять защёлки вверх и вынуть их.

Внутренняя часть Keurig теперь должна быть открыта.

Переориентируйте кофеварку как на фото.

Найдите четыре винта 140 мм, удерживающие верхнюю раму Keurig. Удалите эти винты отвёрткой Phillips №1.

Два винта находятся внутри рамы рядом с блоком нагревателя воды.

Возможно, потребуется уменьшить размер отвёртки, чтобы она поместилась внутри рамы. Сделайте это, вынув удлинитель биты.

Другие два винта расположены снаружи рамы.

Снимите верхнюю часть рамки, которая закрывает плату управления.

Отсоедините провода, подключенные к верхней части платы управления.

Вытяните разноцветные провода за их основания.

Пучок с чёрными проводами и одним красным проводом подключён к самой верхней части платы управления. Чтобы отсоединить эти провода, сожмите белые защёлки при вытягивании.

Используя металлическую лопатку, выдавите плату управления из защёлок внизу платы.

Отсоедините остальные провода, подключенные к плате управления, вытягивая их за основания.

Чтобы полностью освободить плату управления, вам потребуется распаять соединения, которые её фиксируют. Используйте наше руководство «Как паять и распаивать соединения», чтобы правильно и безопасно выполнить эту процедуру.

Удалите плату управления из устройства.

Выдёрните её из рамы, используя металлическую лопатку.

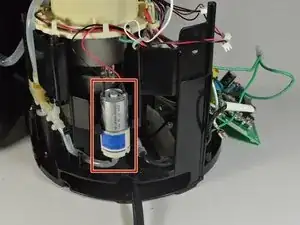

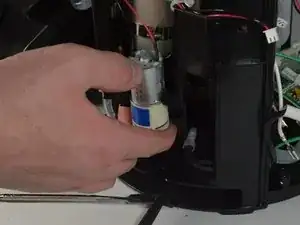

Поднимите мини-насос вверх и вытащите его из рамы руками.

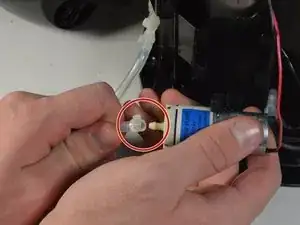

Отсоедините провода, соединяющие мини-насос с кофеваркой Keurig, включая воздушную трубку.

Мини-насос теперь должен быть свободен от корпуса кофеварки.
