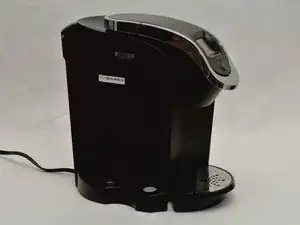

Замена платы управления Keurig 2.0-400

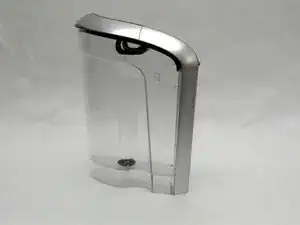

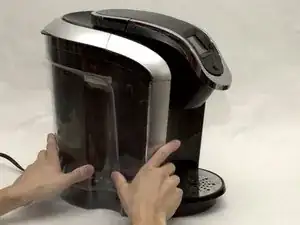

Найдите и возьмите резервуар для воды руками.

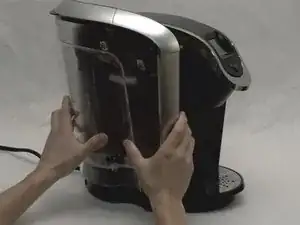

Поднимите резервуар для воды вверх. Он должен легко отделяться от основной части кофеварки.

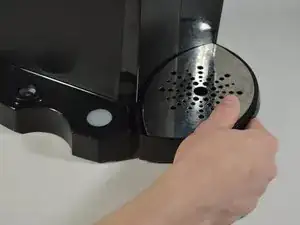

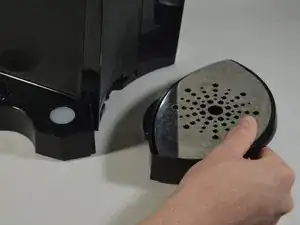

Снимите поддон, вытащив его из устройства.

Этот поддон — отсоединяемая нижняя часть машины Keurig, куда ставят чашку или кружку.

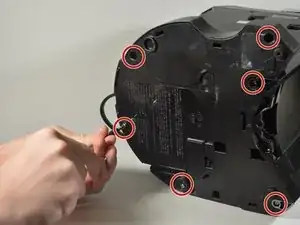

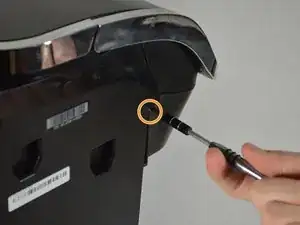

Отвинтите шесть винтов 140 мм с нижней части кофеварки, используя крестовую отвертку Phillips #1.

Если трудно отвинтить, используя только биту Phillips #1, вставьте удлинитель вала 60 мм в заднюю часть отвертки для дополнительного рычага.

Используйте металлическую лопатку, чтобы отжать серебристую панель на правой стороне кофеварки.

Переверните кофеварку вверх дном и возьмитесь за нижнюю часть серебристой панели.

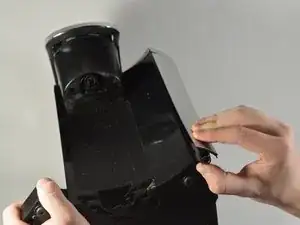

Отделите серебристую панель от кофеварки руками.

Одной рукой поместите палец внутрь рамы там, где была прикреплена серебристая панель, и удерживайте основание.

Другой рукой потяните вниз, чтобы отщелкнуть переднюю панель корпуса кофеварки.

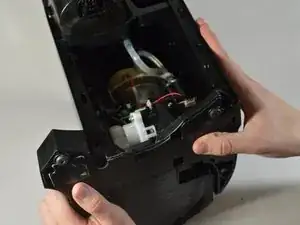

Теперь вы должны видеть компоненты внутри кофеварки.

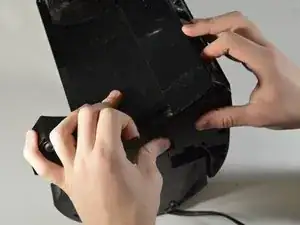

Руками отожмите заднюю наружную панель корпуса с правой стороны Keurig.

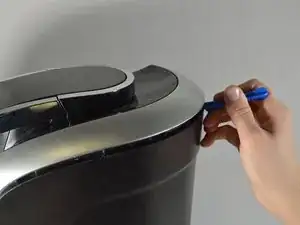

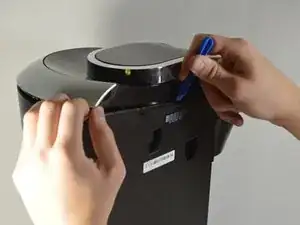

Используйте синюю лопатку для разъединения верхней правой серебристой панели от задней наружной панели.

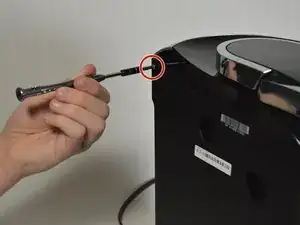

Отвинтите винт 120 мм, расположенный в верхнем левом углу со стороны, где был резервуар для воды, используя отвертку Phillips #1.

Отвинтите винт 140 мм, расположенный под концом пустого слота, проходящего по левой стороне Keurig, используя отвертку Phillips #1.

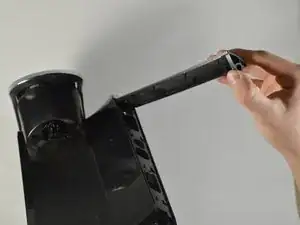

Отделите боковую панель от верхней рамы кофеварки, при необходимости помогая себе синей лопаткой.

Положите кофеварку на бок, как показано на фото.

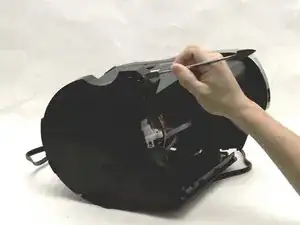

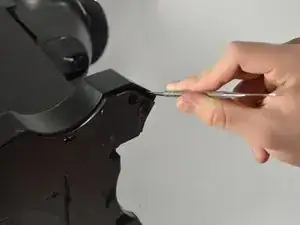

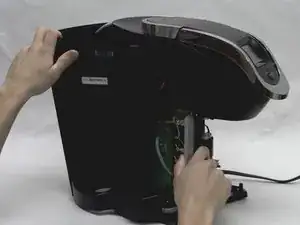

Используя металлическую лопатку, отожмите корпус вокруг боков Keurig от основания.

Продвигайтесь по периметру основания.

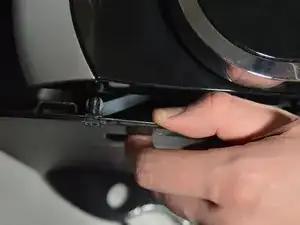

Снимите всю заднюю наружную панель, отсоединив защелки, соединяющие заднюю панель с серебристой рамой сверху. Для этого используйте металлическую лопатку, чтобы поднять защелки вверх и вынуть их.

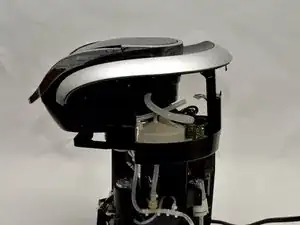

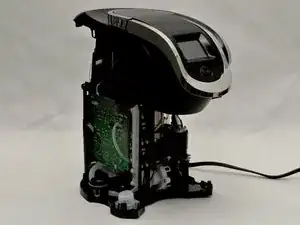

Внутренняя часть Keurig теперь должна быть открыта.

Переориентируйте кофеварку, как показано на фото.

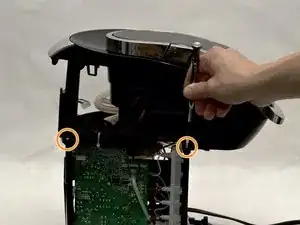

Найдите четыре винта 140 мм, удерживающие верхнюю раму Keurig. Удалите эти винты крестовой отверткой Phillips #1.

Два из винтов находятся внутри рамы рядом с нагревателем воды.

Возможно, потребуется уменьшить размер отвертки, чтобы она поместилась внутри рамы. Для этого извлеките удлинитель биты.

Другие два винта расположены снаружи рамы.

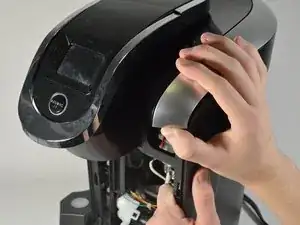

Снимите верхнюю часть каркаса, которая закрывает плату управления.

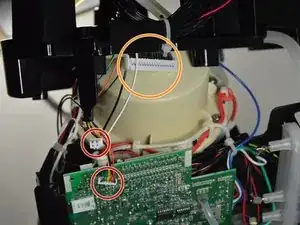

Отсоедините провода, подключенные к верхней части платы управления.

Вытащите разноцветные провода, тянув за основания.

Пучок с черными проводами и одним красным проводом подключён к самой верхней части платы. Чтобы снять эти провода, сожмите белые защёлки, вытягивая их.

Используя металлическую лопатку, защёлкните плату управления из фиксаторов внизу платы.

Отсоедините оставшиеся провода, подключённые к плате управления, вытягивая их за основания.

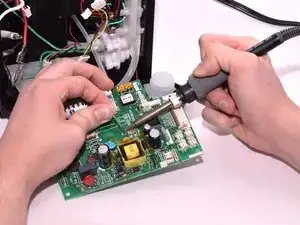

Чтобы полностью освободить плату управления, необходимо распаять соединения, удерживающие её. Воспользуйтесь нашим руководством «Как паять и распаивать соединения», чтобы правильно и безопасно выполнить эту процедуру.

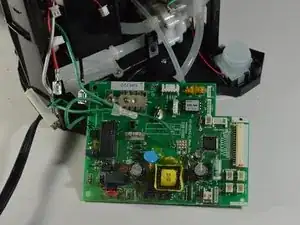

Извлеките плату управления из устройства.
