Ремонт материнской платы Vinotemp VT-12TEDi

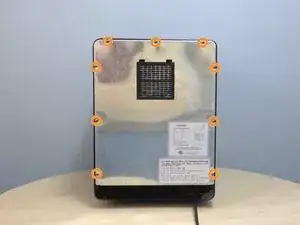

Удалите девять шурупов с крестообразной головкой по 12 мм с верхней задней панели.

Удалите три шурупа с крестообразной головкой по 12 мм, находящиеся под задней панелью.

Как только шурупы будут удалены, панель будет свободно падать.

При установке двенадцати шурупов с крестообразной головкой по 12 мм не затягивайте крепления до тех пор, пока все двенадцать шурупов не будут свободно установлены обратно на радиатор. Это обеспечит, что тонкий металлический корпус не деформируется.

Крепление шнура питания

Заземление

Материнская плата

Вентилятор радиатора

Радиатор

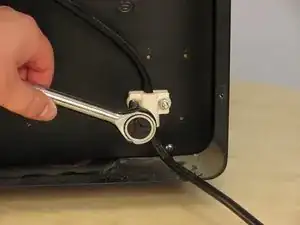

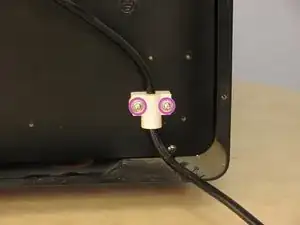

Удалите две гайки с шестигранной головкой по 7 мм.

Пространство минимальное, и эти гайки очень плотно затянуты. Вам, вероятно, понадобится трещотка, чтобы избежать срыва.

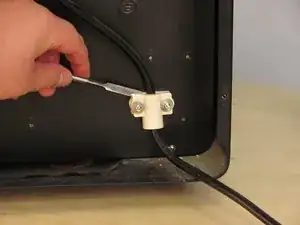

Если белые пластиковые компоненты прилипли, подденьте их металлической лопаткой. Не тяните за шнур питания, чтобы отделить пластиковые детали.

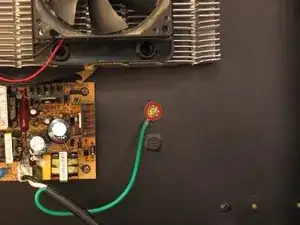

Удалите один шуруп с крестообразной головкой по 12 мм, закрепляющий заземление.

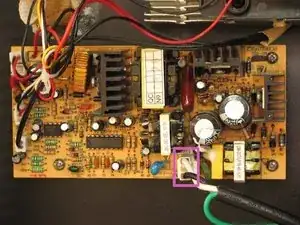

Удалите кабель питания с материнской платы.

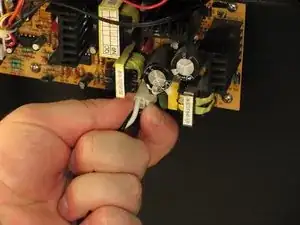

Сожмите соединитель кабеля, чтобы освободить его от материнской платы, затем потяните.

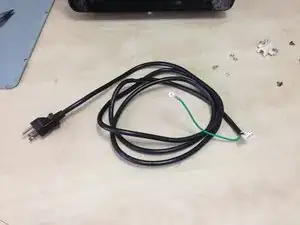

Ваш шнур питания удален.

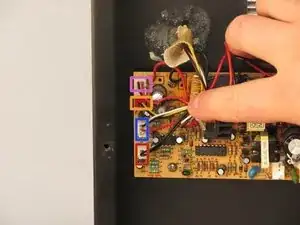

Удалите соединитель кабеля вентилятора радиатора.

Удалите соединитель кабеля вентилятора холодного радиатора.

Удалите соединитель кабеля платы управления температурой.

Удалите соединитель кабеля NTC температуры.

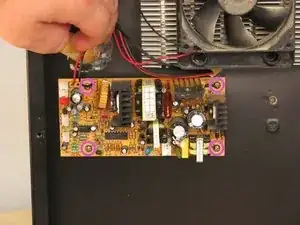

Удалите четыре шурупа с крестообразной головкой по 12 мм.

Как только четыре шурупа с крестообразной головкой будут удалены, материнская плата будет свисать, пока вы не удалите радиатор. Будьте осторожны.

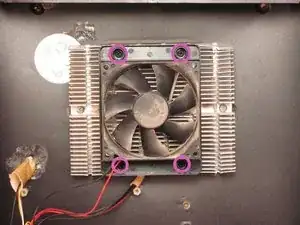

Удалите четыре шурупа с крестообразной головкой по 15 мм.

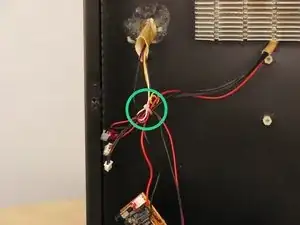

Перекусите стяжку, связывающую провода.

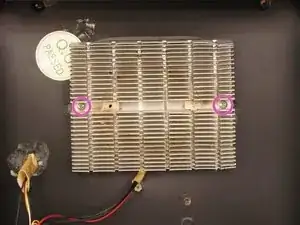

Удалите два шурупа с крестообразной головкой по 32 мм.

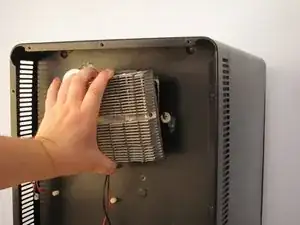

Снимайте радиатор медленно, чтобы не повредить кабель вентилятора холодного радиатора.

Отключите кабель вентилятора холодного радиатора.

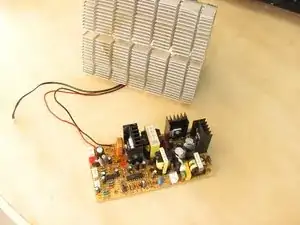

Радиатор и материнская плата сняты. Ура!

У модели Vinotemp VT-12TEDi очень высокая вероятность выхода из строя конденсаторов на материнской плате. Прежде чем покупать новую материнскую плату:

Проверьте на выход из строя конденсаторов.

Научитесь паять и заменять поврежденный конденсатор самостоятельно.
