Замена двигателя ArmorAll AA255

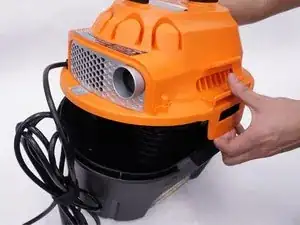

Снимите оранжевый основной корпус с пылесборника, потянув наружу за выступы ручки, одновременно поднимая вверх, как показано на рисунке.

Выкрутите пять винтов PH2 длиной 15 мм.

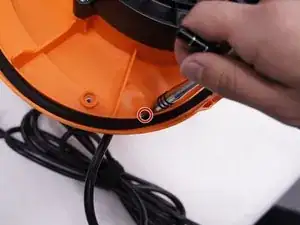

Выкрутите винт T20 длиной 15 мм. Этот винт расположен ближе всего к силовому кабелю.

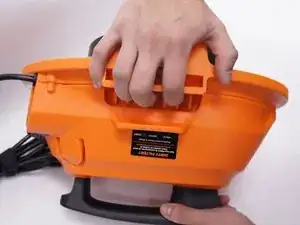

Аккуратно разъедините верхнюю и нижнюю части основного корпуса.

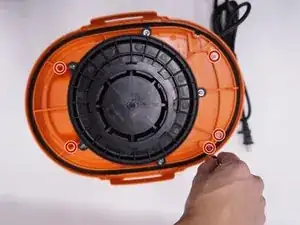

Используйте отвёртку PH2, чтобы выкрутить пять винтов длиной 15 мм на шаровой обойме под основным корпусом.

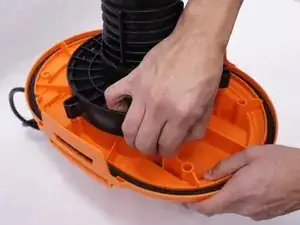

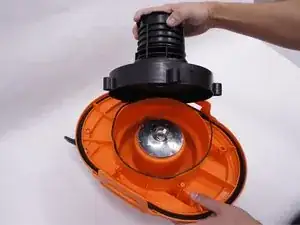

Снимите шаровую обойму с основного корпуса.

Снимите одну гайку длиной 13 мм с основного корпуса.

Металлическое кольцо под гайкой имеет острые кромки. Для предотвращения травм возможно потребуется использовать инструмент, например пассатижи.

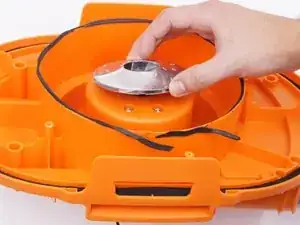

Снимите металлическое кольцо с основного корпуса.

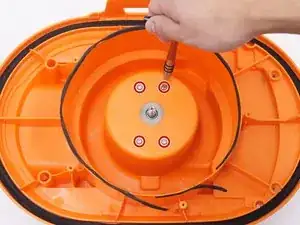

Используйте отвёртку PH2, чтобы выкрутить четыре винта длиной 12 мм с основного корпуса.

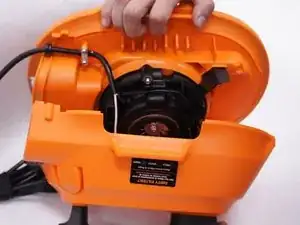

Переверните весь корпус, чтобы отделить крышку двигателя.

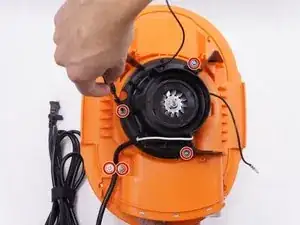

Используйте отвёртку PH2, чтобы выкрутить пять винтов длиной 15 мм.

Отсоедините белый силовой провод от крышки двигателя.

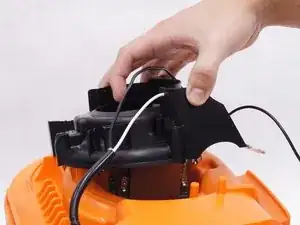

Снимите крышку двигателя с основного корпуса.

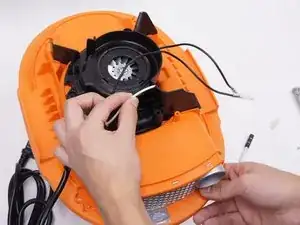

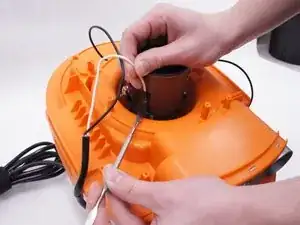

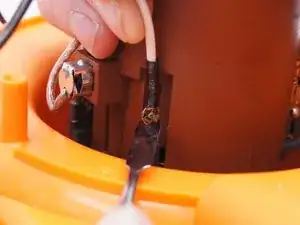

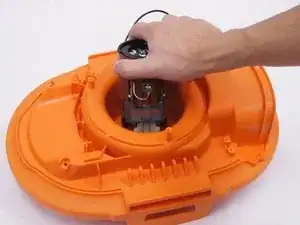

Используйте пластиковую лопатку, чтобы отсоединить два кабеля от двигателя. Один белый кабель идёт от силового шнура, а чёрный — от выключателя.

При работе с электроникой важно использовать инструмент, безопасный с точки зрения электростатического разряда, чтобы не повредить устройство случайно. По возможности всегда используйте обычную чёрную нейлоновую лопатку или пластиковую разъединительную лопатку.

Возможно, перед снятием проводов необходимо пометить цвет каждого провода на клеммах для правильной сборки.

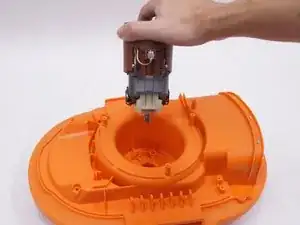

Двигатель готов к замене. Потяните двигатель, чтобы отделить его.
