Замена выключателя питания Shop-Vac MC150A
Следуйте этому руководству, чтобы снять и заменить выключатель питания на Shop-Vac MC150A.
Шаг 1
Перед началом работы убедитесь, что устройство выключено и отключено от розетки.
Отстегните две боковые защёлки, фиксирующие блок питания на баке.
Снимите блок питания с корпуса бака.
Шаг 2
Используйте шестигранный ключ 3,5 мм, чтобы выкрутить три винта, крепящие верхнюю крышку.
Снимите верхнюю крышку.
Шаг 3
Используйте шестигранный ключ 3,5 мм, чтобы выкрутить четыре винта, фиксирующие блок питания.
Шаг 4
Отделите блок питания от крышки.
Шаг 5

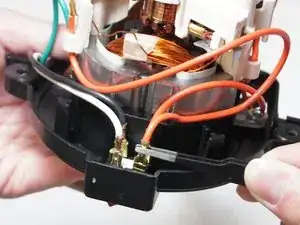

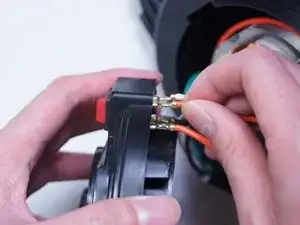

Вытащите и отсоедините четыре плоских клеммы от модуля выключателя.

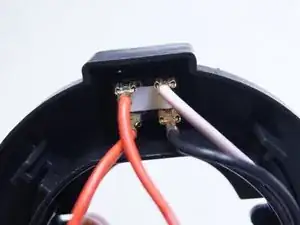

При сборке используйте последнее изображение в качестве ориентира для подключения проводов.
Шаг 6

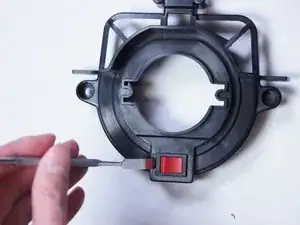

Используйте лопатку, чтобы поддеть и вынуть красный переключатель из корпуса.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
