Замена мотора Shop-Vac MC150A

Перед началом работы убедитесь, что устройство выключено и отключено от розетки.

Отстегните две боковые защёлки, фиксирующие блок питания на баке.

Снимите блок питания с бака.

Используйте шестигранный ключ 3,5 мм, чтобы выкрутить три винта, фиксирующие верхнюю крышку.

Снимите верхнюю крышку.

Используйте шестигранный ключ 3,5 мм, чтобы выкрутить четыре винта, фиксирующие блок питания.

Отделите блок питания от крышки.

Вытащите и отсоедините четыре плоских клеммы от модуля переключателя.

При обратной сборке используйте последнее изображение как ориентир для подключения проводов.

Используйте отвёртку Torx T15, чтобы открутить два винта, фиксирующие металлический кронштейн мотора.

При обратной сборке убедитесь, что зелёный провод заземления снова прикреплён к кронштейну.

Отделите зажим от зелёного провода и перенесите его на заменяемый мотор.

Снимите кронштейн мотора.

Переверните деталь на другую сторону.

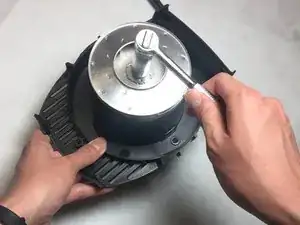

Используйте торцевой ключ, чтобы снять болт, фиксирующий алюминиевую пластину.

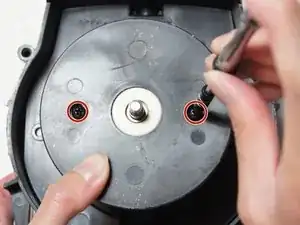

Выкрутите два винта с крестообразной шлицевой головкой, удерживающие крышку на моторе.

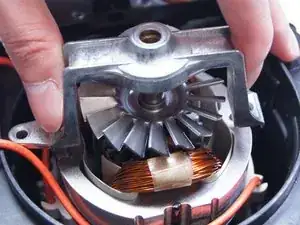

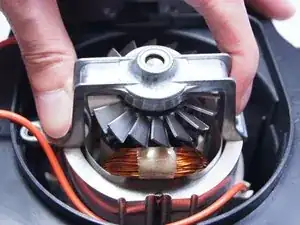

После снятия крышки мотора вы можете заменить мотор.
