Разборка Oster CKSTSTMD5-W

Хотите заглянуть внутрь вашего пароварки? Нужно выявить неисправность устройства? Начните здесь — с руководства по разборке Oster CKSTSTMD5-W с двумя уровнями для приготовления пищи.

В руководстве показана разборка электрических нагревательных компонентов пароварки. Для выполнения этой инструкции вам понадобятся крестовая отвертка, ножницы и трещотка с головкой на 7 мм. Рекомендуется использовать отвертку iFixit с наконечником J1.

Это руководство несложное и доступно пользователям любого уровня подготовки. Убедитесь, что устройство отключено от сети и не использовалось несколько часов перед разборкой — это исключит опасность для тела и лица.

Шаг 1

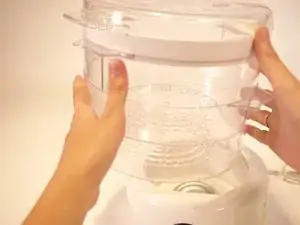

Снимите пластиковые ярусы пароварки и убедитесь, что устройство отключено.

Шаг 2

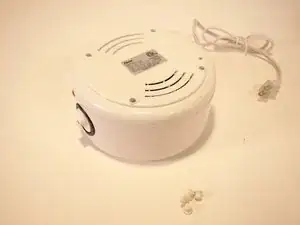

Переверните устройство так, чтобы наклейка была сверху.

Осторожно выпробуйте четыре резиновые ножки по углам руками и извлеките их.

Шаг 3

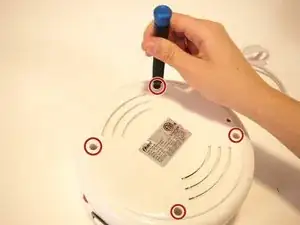

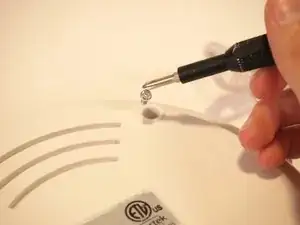

Используя отвертку JIS #1, выкрутите четыре винта длиной 12 мм из четырёх отверстий.

Шаг 4

После удаления четырёх винтов снимите нижнюю крышку устройства с рамы.

Шаг 5

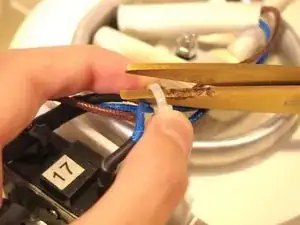

Используйте ножницы, чтобы перерезать стяжку, связывающую синие и коричневые провода.

Шаг 6

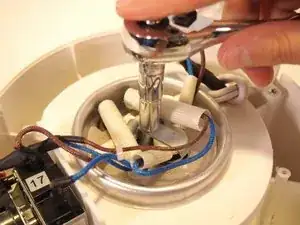

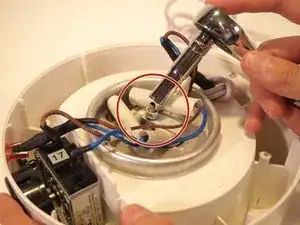

С помощью трещотки с головкой 7 мм отверните гайку с центра металлического кольца.

Шаг 7

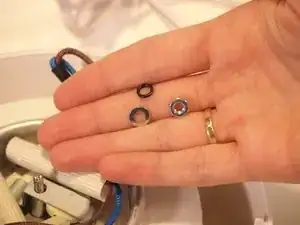

Снимите гайку и две шайбы с центрального болта.

Шаг 8

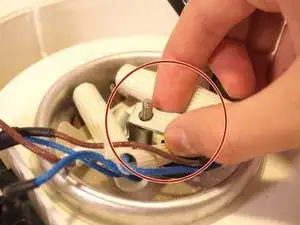

Снимите металлическую скобу с болта в центре устройства.

Шаг 9

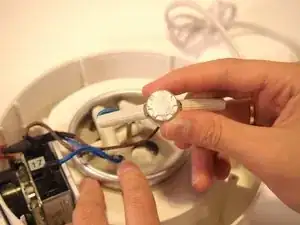

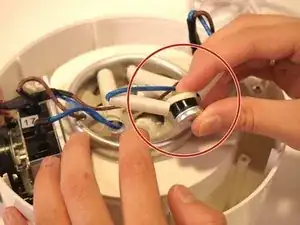

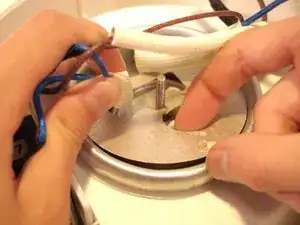

В центре устройства аккуратно возьмитесь за синий провод и извлеките термопредохранитель из его разъёма.

Шаг 10

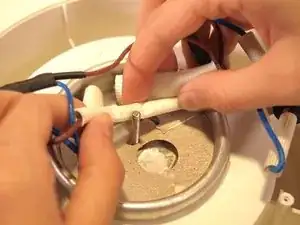

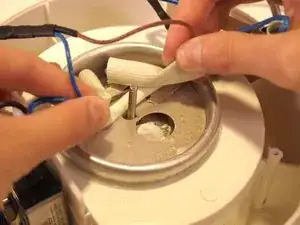

Руками аккуратно перекиньте провода через центральный болт, чтобы они не мешали.

Шаг 11

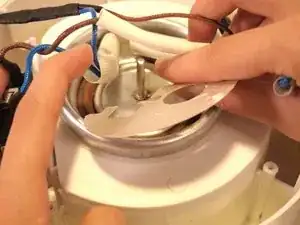

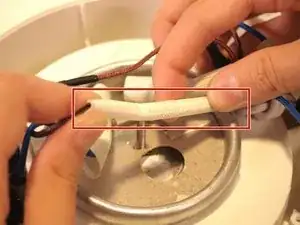

Указательным пальцем аккуратно подденьте металлическую обшивку из-под проводов.

Шаг 12

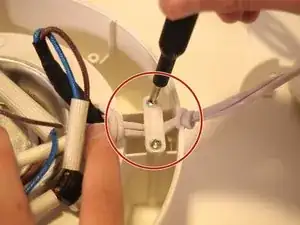

Используя отвертку JIS #1, открутите два винта 12 мм с левой стороны устройства.

Снимите белую пластиковую скобу.

Шаг 13

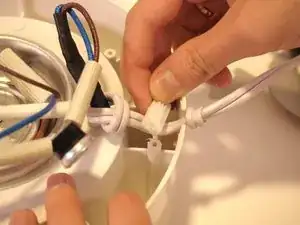

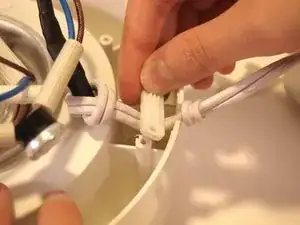

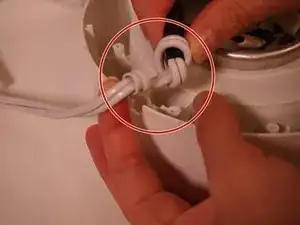

Выньте белый сетевой шнур из его разъёма.

Шаг 14

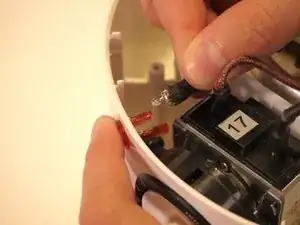

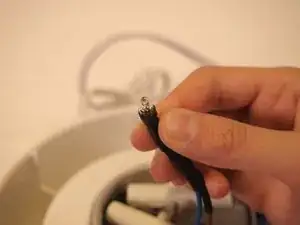

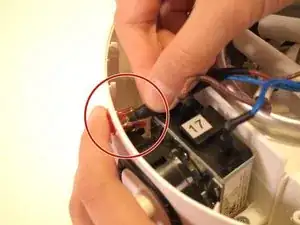

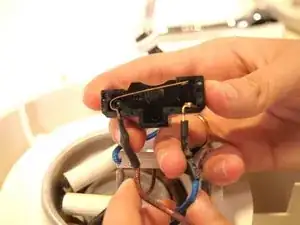

С левой стороны устройства аккуратно извлеките индикаторную лампочку из её посадочного места рядом с таймером, потянув за термозащиту, покрывающую коричневый провод.

Осторожно — следите, чтобы лампочка оставалась присоединённой к проводу.

Шаг 15

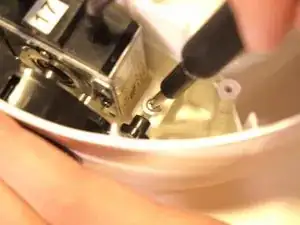

Используя отвертку JIS #1, выкрутите по два винта 12 мм с каждой стороны корпуса таймера.

Шаг 16

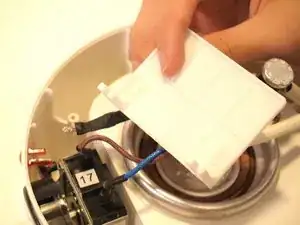

Руками аккуратно поднимите белую пластиковую перегородку из правой стороны таймера и извлеките её из устройства.

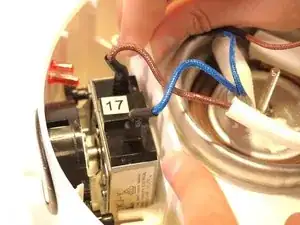

Осторожно — не мешайте синим и коричневым проводам, соединяющим нагревательный элемент с таймером.

Шаг 17

Поверните устройство так, чтобы регулятор оказался перед вами.

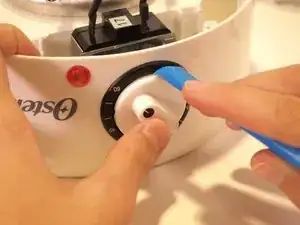

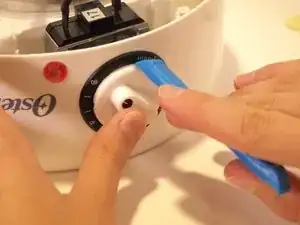

Пластиковым монтажным инструментом подденьте белый регулятор и извлеките его из гнезда таймера.

Шаг 18

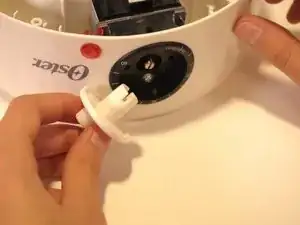

Вытяните белый регулятор до конца из гнезда.

Шаг 19

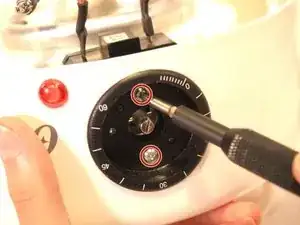

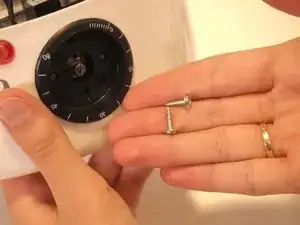

Используя отвертку JIS #1, выкрутите два винта 12 мм вверху и внизу гнезда таймера.

Шаг 20

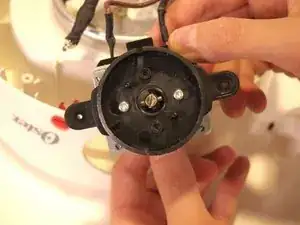

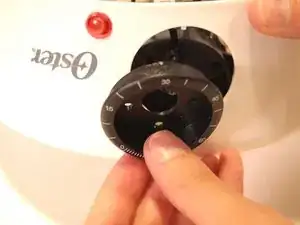

Пальцами выпробуйте и извлеките чёрное гнездо таймера из переднего отверстия.

Шаг 21

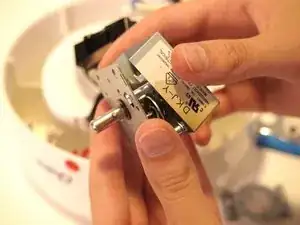

Руками аккуратно извлеките таймер из гнезда и отведите его в сторону от устройства.

Осторожно — не тяните слишком сильно, чтобы не повредить проводное соединение.

Шаг 22

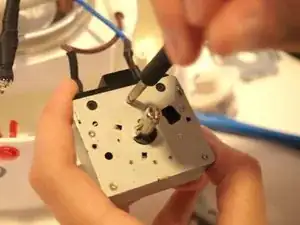

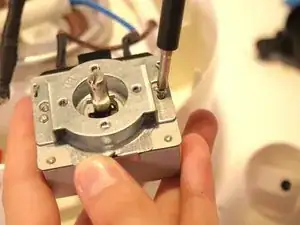

Используя отвертку JIS №1, вывинтите два винта длиной 4,3 мм с правой и левой стороны таймера.

Снимите черную пластиковую крышку руками.

Шаг 23

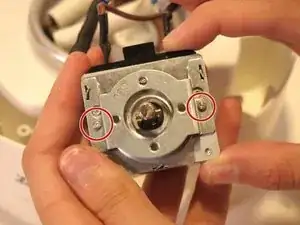

Используя отвертку JIS №1, вывинтите два винта длиной 4,3 мм с правой и левой стороны таймера.

Шаг 24

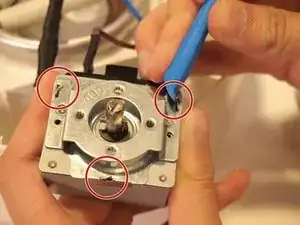

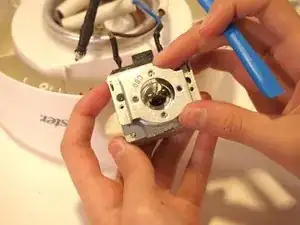

С помощью пластикового инструмента для вскрытия отогните три металлических скобы наружу от таймера так, чтобы металл прошел через выемки.

Шаг 25

Снимите серебристую крышку с таймера.

Шаг 26

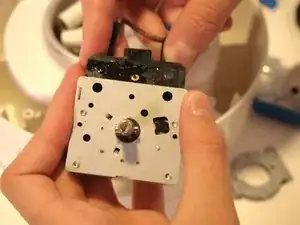

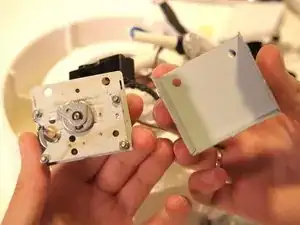

Снимите металлическую серебристую пластину с таймера.

Шаг 27

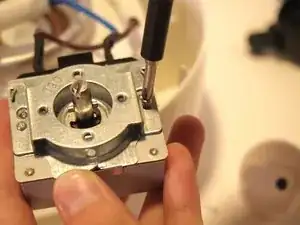

Используя отвертку JIS №1, вывинтите один винт 4,3 мм в верхней центральной части таймера.

Шаг 28

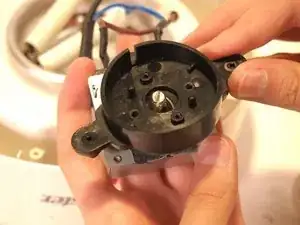

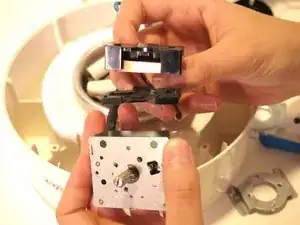

Выньте черный пластиковый корпус из между передней и задней частью таймера.

Шаг 29

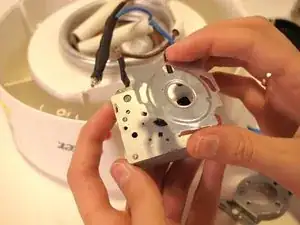

Поверните таймер на 90 градусов влево, чтобы увидеть его со стороны.

Снимите серебристый задний корпус с таймера.

Заключение

Для сборки устройства выполните эти действия в обратном порядке.
