Замена сетевого шнура ArmorAll AA255

Снимите оранжевый основной корпус с ведра пылесоса, потянув наружу за язычки рукоятки и поднимая вверх, как показано на изображении.

Удалите пять винтов PH2 размером 15 мм.

Удалите винт T20 размером 15 мм. Этот винт находится ближе всего к сетевому шнуру.

Осторожно разъедините верхнюю и нижнюю секции основного корпуса.

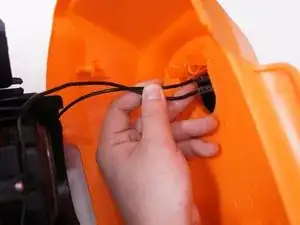

Вытяните черный провод сетевого шнура из переключателя.

Нет зажимов или язычков, которые удерживают этот провод на месте. Просто потяните сильно, чтобы удалить его.

Не удаляйте оба черных провода. Нужно удалить только черный провод, идущий от самого сетевого шнура. Провод, идущий к мотору, можно оставить на месте.

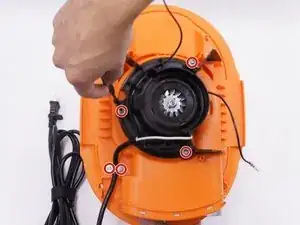

Удалите пять винтов размером 15 мм из пластикового кожуха мотора и зажима сетевого шнура с помощью отвертки PH2.

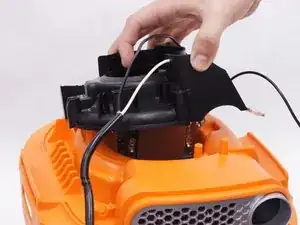

Снимите пластиковый кожух мотора.

Убедитесь, что освободили белый провод от выемки в пластиковом кожухе мотора, потянув его вверх.

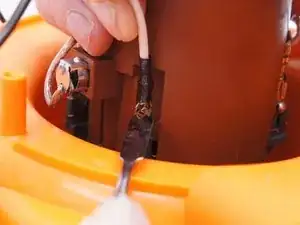

Отсоедините белый провод от мотора, потянув провод вверх, и нажмите на маленький металлический язычок разъема с помощью нейлоновой лопатки.

При работе с электроникой важно выбрать инструмент, который безопасен для ESD, чтобы избежать случайного повреждения устройства. Используйте обычную черную нейлоновую лопатку или пластиковый инструмент для открытия, если это возможно.
