Замена мотора Modal MD-WORCSS6
Руководство по замене мотора для MODAL WORCSS6 пошагово описывает процесс разборки устройства, отсоединения мотора от проводных соединений и правильной установки нового мотора. Мотор создаёт усилия, которые вдавливают и вращают винт в пробке вашей бутылки вина (или газированного яблочного сока!). Мотор следует заменить, если устройство перестаёт выполнять эту основную функцию. Для замены мотора потребуется пайка, поэтому ознакомьтесь с нашим руководством «Как паять и выпаивать соединения», если вы не знакомы с этим процессом.
Шаг 1
С помощью лопатки аккуратно подденьте чёрное пластиковое кольцо.
Извлеките пружинный узел изнутри прозрачной пластиковой трубки.
Шаг 2
Отвинтите каждый из четырёх винтов 12,7 мм внутри и в нижней части пластиковой трубки с помощью крестообразной отвёртки Phillips #1.
Снимите пластиковую трубку с металлического корпуса.
Шаг 3
Поместите лезвие лопатки между кнопочным узлом и металлическим корпусом. Аккуратно подденьте кнопочный узел — он должен выскочить.
После снятия кнопочного узла сдвиньте металлический корпус и снимите его.
Шаг 4
Отвинтите два винта 6,4 мм в чёрном пластиковом корпусе с помощью крестообразной отвёртки Phillips #1.
Разделите две половины пластикового корпуса. Держите половину с мотором верхней стороной вверх.
Шаг 5
Осторожно отлепите ленту настолько, чтобы извлечь три батареи.
Шаг 6
Выньте печатную плату из её слота, сдвинув её наружу.

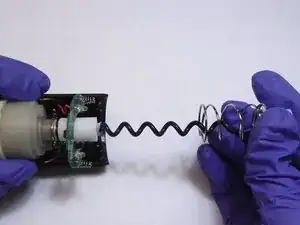

Оттяните белый пластиковый шейный фиксатор вниз и выведите его из паза. Удалите шейную пружину и пружину корпуса.
Шаг 7

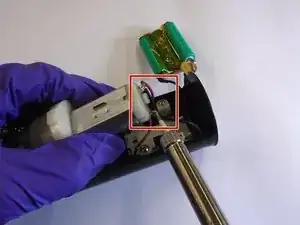

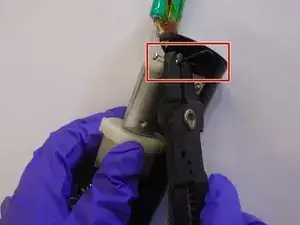

С помощью бокорезов перережьте провода, подключённые к донной части мотора.

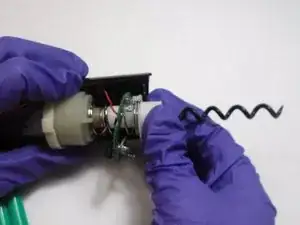

Извлеките мотор из пластикового корпуса.
Шаг 8
Снимите изоляцию с проводов примерно на 1,3 см от конца оголённого провода.
Подсоедините новый мотор к устройству, перепаяв ранее отрезанные соединения.
Ознакомьтесь с нашим руководством «Как паять и выпаивать соединения» для рекомендаций и приёмов пайки.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
