Замена ThermoWorks Thermapen Mk4
Мой ThermoWorks Thermapen Mk4 всегда был капризным при включении и удержании включённого состояния. Наконец перестал работать чуть более чем через два года, как раз к окончанию гарантии. 35 долларов за ремонт или 35 долларов на новый — обновиться до One было заманчиво, но я разобрал его. Выяснилось, что смазка на контакте питания мешала работе.
Это довольно простая починка, нужно лишь быть осторожным с проводами, идущими к зондy.
Шаг 1

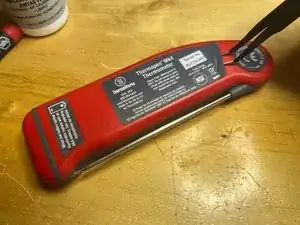

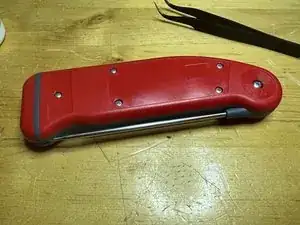

Снимите наклейки, нагрев феном будет проще. Затем снимите нижнюю крышку и извлеките батарею. Удалите все винты на задней панели.
Шаг 2

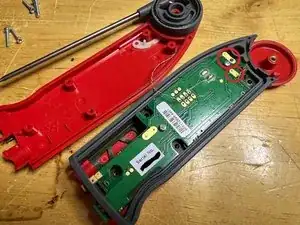

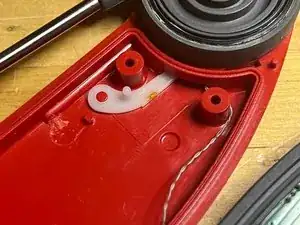

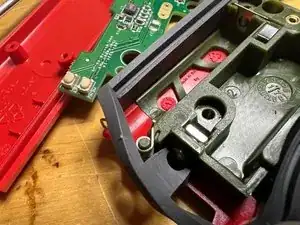

Осторожно откройте прибор-ручку, внутри проходит тонкий провод, и рычаг включения питания (белый рычаг в верхней части фотографии) может легко соскочить с оси.

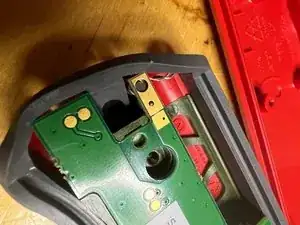

В этот момент можно проверить, вставив батарею и замкнув пинцетом две площадки, обведённые на второй фотографии.
Шаг 3

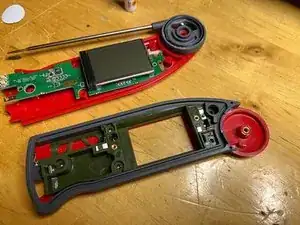

Удалите два винта, удерживающие печатную плату, и аккуратно поместите её в другую половину корпуса. ЖК-дисплей хрупкий.
Шаг 4
Снимите два контакта переключателя питания. Оба сдвигаются прямо вверх; для этого хорошо подойдёт очень острый пинцет. Очистите детали спиртом и небольшим количеством средства для очистки контактов, если оно есть, и вставьте их обратно.
Шаг 5

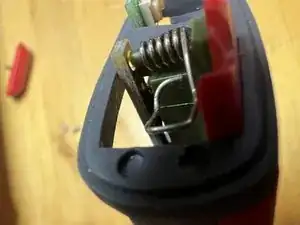

Верните плату на место и убедитесь, что пружина батареи попадает в отверстие на плате. В пластике есть выемка, куда она должна встать, но может потребоваться немного подправить, чтобы она села.
Шаг 6
Осторожно поднимите зонд, провод обёрнут вокруг оси внутри. Удалите смазку с обеих сторон и нанесите тонкий слой смазки для уплотнений Super Lube. При установке зонда убедитесь, что провод не зажат и оборачивается вокруг оси так же, как был.

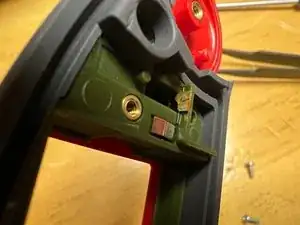

Проверьте правильность укладки провода, открыв корпус зонда, удерживая его вниз, и убедитесь, что провод не натянут. Он должен проходить за монтажным стоячком, как показано.
Соедините две половины корпуса, следя за тем, чтобы не зажать провод.
Заключение
Ход зонда стал значительно лучше, чем когда-либо. ThermoWorks публикует документ о тестировании и калибровке, если это потребуется.
Перевод руководства с ifixit.com
