Замена кабеля питания Shop-Vac MC150A
Если кабель питания повреждён или перерезан, его следует заменить на новый. Данное руководство поможет выполнить замену кабеля, подключённого к вакуумному насосу.
Шаг 1
Перед началом работы убедитесь, что устройство выключено и отключено от розетки.

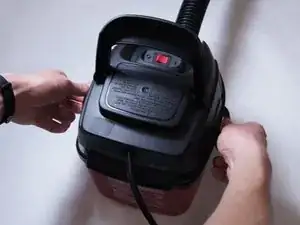

Отстегните два боковых фиксатора, крепящих узел силового блока к баку.
Снимите узел силового блока с узла бака.
Шаг 2

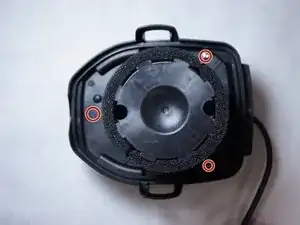

Используйте шестигранный ключ 3,5 мм, чтобы вывернуть три винта, крепящих верхнюю крышку.

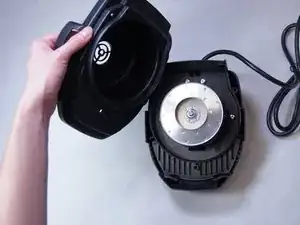

Снимите верхнюю крышку.
Шаг 3

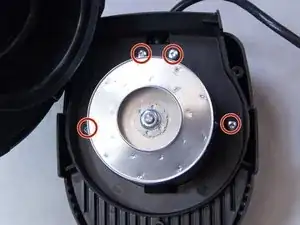

Используйте шестигранный ключ 3,5 мм, чтобы вывернуть четыре винта, крепящих узел силового блока.
Шаг 4

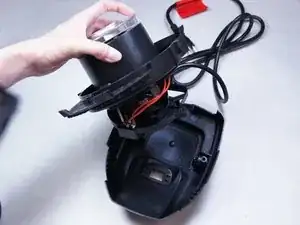

Отделите узел силового блока от крышки.
Шаг 5

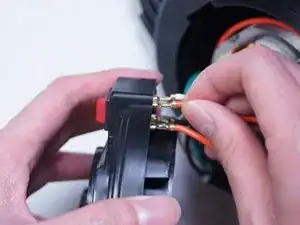

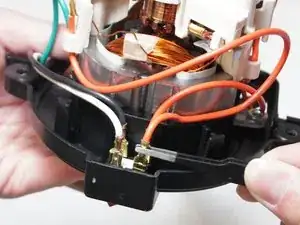

Вытяните и отсоедините четыре штыревых разъёма от модуля переключателя.

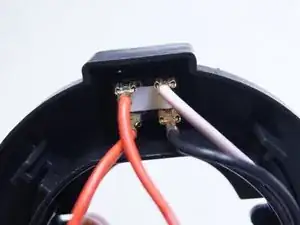

При сборке используйте последнее изображение как схему подключения проводов.
Шаг 6

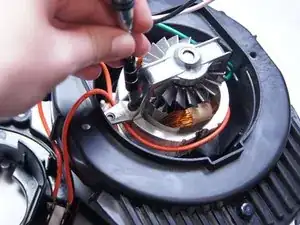

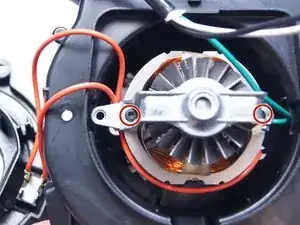

Используйте отвёртку Torx T15, чтобы вывернуть два винта, крепящих металлическую скобу двигателя.
Шаг 7

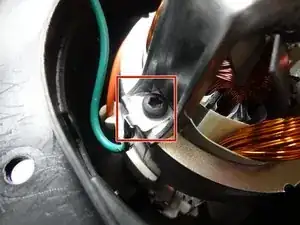

При сборке обязательно подсоедините зелёный провод заземления со скобой обратно к кронштейну.
Шаг 8
Отделите скобу от зелёного провода и перенесите её на новый двигатель.
Заключение
Чтобы собрать устройство, выполните эти инструкции в обратном порядке.
