Ремонт керамического клапана Jura
Во многих аппаратах Jura установлен электрический керамический клапан, который Jura называет многопозиционным клапаном. Он управляет потоком воды для горячей воды, пара, вспенивания молока и, конечно, кофе. Керамический клапан может выйти из строя, что вызывает неисправность аппарата и часто отображение ошибки 6. Возможные причины ошибки включают:
- (Микро)трещина в распределительной головке
- Накопление накипи, особенно на керамических дисках/уплотнениях
- Неисправный микровыключатель
- Изношенный приводной штырь внутри
- Неисправный мотор
Ремонт не всегда успешен, но поскольку замена недешева, стоит попробовать. Замена микровыключателей относительно проста.
Ремонт показан на модели Z6 (2018). Клапаны у других моделей очень похожи.
Шаг 1
Внутри клапана много чувствительных деталей. Точное положение важно, и часто единственно работоспособным является исходное положение. Работайте медленно и аккуратно и делайте много фотографий исходных положений, чтобы потом можно было правильно собрать конструкцию.

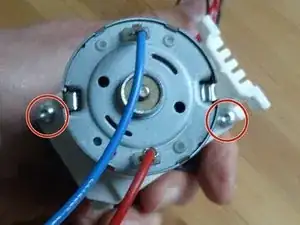

Открутите два винта Torx T20 от фланца мотора и аккуратно извлеките его.
Шаг 2

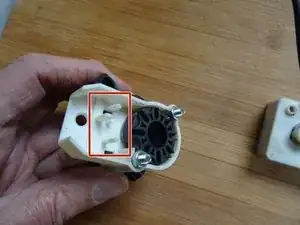

Распределительная головка с керамическими дисками закреплена двумя дополнительными винтами Torx. Как только вы их ослабите, головку можно снять. Обратите внимание на две гайки, которые открутятся.

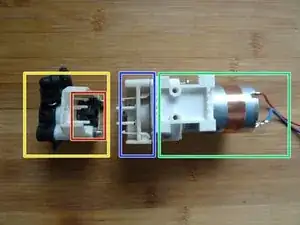

Мотор
Фланец
Распределительная головка
Осторожно снимите чёрную распределительную головку с белой части. Внимание: керамические диски теперь оголены. Продуйте все соединения и проверьте, что они чистые. Возможно, потребуется удалить накипь с головки.
Проверьте головку на трещины. Запчасти, возможно, можно найти здесь.

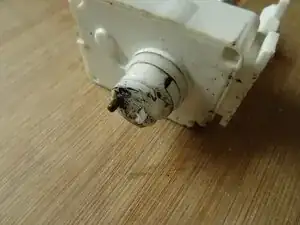

Проверьте привод на износ.
Дальше работайте очень аккуратно. Если вы разбираете головку, обратите внимание на точное положение каждого диска и сфотографируйте их. Если вы хотите заменить микровыключатели, можно временно зафиксировать конструкцию вместе.
Шаг 3

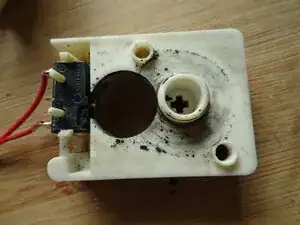

Здесь фланец мотора и сам мотор.
Шаг 4

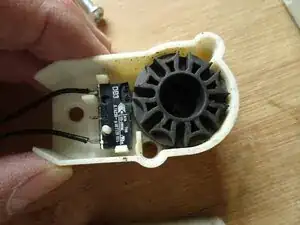

На изображении 1 показан привод и один из микровыключателей.

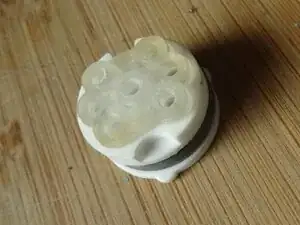

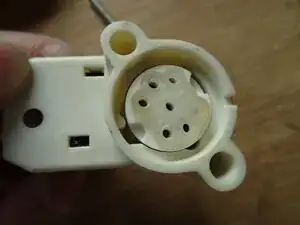

На изображениях 2 и 3 показан набор керамических дисков под распределительной головкой. Обратите внимание на эластичное уплотнение из прозрачного силикона. Если керамический клапан неплотен, замените это уплотнение.
Вы можете сдвинуть диски для очистки от накипи, например. Однако будьте очень осторожны, так как они могут разбиться.
Диски имеют форму, позволяющую установить их только в одном направлении. Не применяйте силу при сборке.
При сборке слегка смажьте подвижные детали пищевой силиконовой смазкой, но не смазывайте диски.
Шаг 5

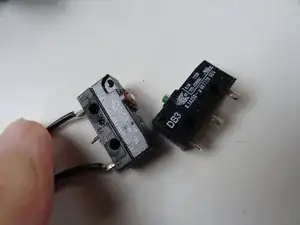

На изображении показаны старый и новый переключатели. Они являются самой распространённой причиной ошибки клапана. Чётко видно, как нажимной элемент срезан примерно на 1 мм и не может срабатывать.
Один из микровыключателей вставлен в распределительную головку, а другой — во фланец мотора. Он удерживается боковыми защёлками. Сдвиньте их в сторону и выньте переключатели.
Обратите внимание на точное положение переключателей и цвета проводов, к которым они подключены.
Выпаяйте переключатели и припаяйте новые.
Хорошие заменители: Cherry DB3, Cherry DB3 или SAIA XCG3Z1.
Заключение
Для сборки устройства выполните шаги в обратном порядке.
Перевод руководства с ifixit.com
