Замена заднего сенсорного стекла Google Pixel Watch 4
Это руководство по ремонту подготовлено сотрудниками iFixit и не одобрено Google. Узнайте больше о наших руководствах по ремонту здесь.
Используйте это руководство, чтобы заменить треснувшее, сколотое, поцарапанное или разбитое заднее сенсорное стекло (также называемое блоком биосенсора) на вашем Google Pixel Watch 4.
Если биометрические датчики на ваших часах не работают, возможно, потребуется заменить заднее сенсорное стекло.
Это руководство написано на примере модели Pixel Watch 4 41 мм с LTE. Хотя на некоторых фотографиях могут быть незначительные визуальные различия, процедуры для всех моделей 41 мм и 45 мм функционально одинаковы.
Шаг 1
Перед началом ремонта:
Снимите часы с зарядного устройства.
Нажмите и удерживайте кнопку с коронкой, затем нажмите Выключить питание, чтобы выключить часы.
Шаг 2
Снимите каждый ремешок, нажимая кнопку фиксатора и сдвинув ремешок из его паза.
Шаг 3
В течение остальной части ремонта разместите часы на мягкой поверхности, например на чистой ткани, чтобы стабилизировать их и предотвратить царапины на переднем стекле.
Шаг 4
Используйте отвертку Torx Plus 2IP, чтобы отвинтить винт длиной 3.0 мм из каждого паза для ремешка (всего два винта).
Оба винта имеют маленькое уплотнительное кольцо. Если оно не поднимается вместе с винтом, аккуратно удалите его пинцетом из паза для ремешка и отложите в сторону. Эти уплотнительные кольца необходимы для сохранения водонепроницаемости.
Обращайтесь с этими уплотнительными кольцами осторожно. Избегайте защемления или порезов инструментом.
При сборке:
Убедитесь, что уплотнительные кольца установлены на винтах перед их ввинчиванием.
Плотно прижимайте заднее стекло при установке винтов, чтобы стекло правильно селo на место.
Если между задним стеклом и рамкой образовался зазор, снимите винты и установите их снова.
Шаг 5
Вставьте кончик лопатки или чистого ногтя в зазор между задним сенсорным стеклом и рамкой и подденьте вверх, пока крышка не отцепится.
Шаг 6

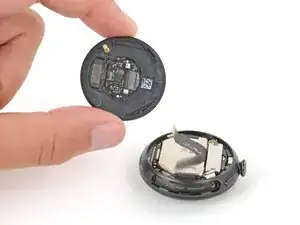

Аккуратно приподнимите заднее стекло и переверните его через боковую часть часов, противоположную коронке.
Будьте аккуратны, чтобы не натянуть кабель, соединяющий заднее сенсорное стекло.
Шаг 7

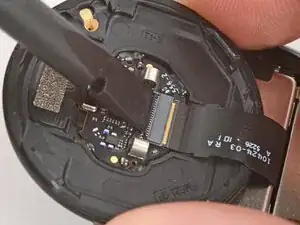

С помощью лопатки приподнимите маленькую шарнирную фиксирующую заслонку на ZIF‑разъеме заднего сенсорного стекла ZIF connector.
Шаг 8

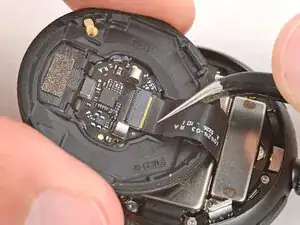

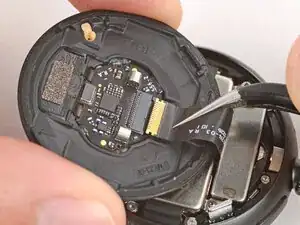

Аккуратно выдвиньте кабель из разъема и снимите заднее сенсорное стекло.
При сборке убедитесь, что фиксирующая заслонка поднята перед тем, как полностью вставить кабель в разъем — он должен щелкнуть на место.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Отнесите электронные отходы в перерабатывающий центр, сертифицированный по стандартам R2 или e‑Stewards.
Ремонт прошёл неудачно? Попробуйте базовую диагностику или обратитесь за помощью к сообществу Answers.
