Замена экрана Google Pixel Watch 2

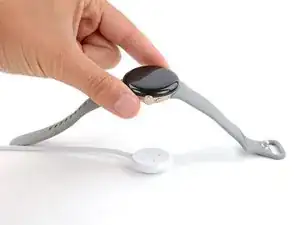

Перед началом ремонта снимите часы с зарядного устройства и полностью разрядите аккумулятор — часы должны выключиться из‑за разряда. Заряженный литий‑ионный аккумулятор может загореться при повреждении.

Полная разрядка аккумулятора также предотвращает случайное включение часов при захвате во время ремонта.

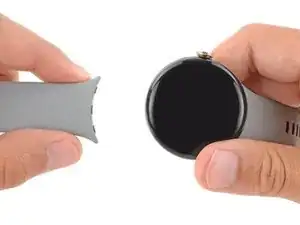

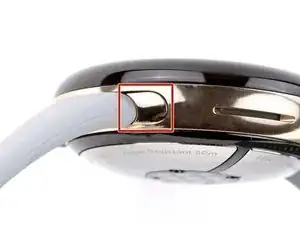

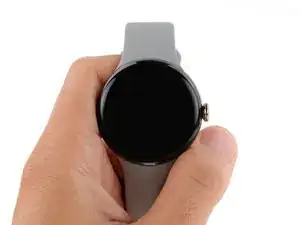

Снимите оба ремешка, нажав кнопку отсоединения и сдвинув ремешок из паза.

Вставить инструмент между экраном и рамкой очень трудно. Зажим рамы в тисках значительно упрощает задачу.

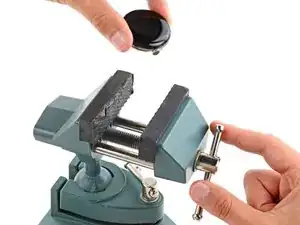

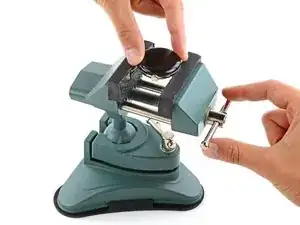

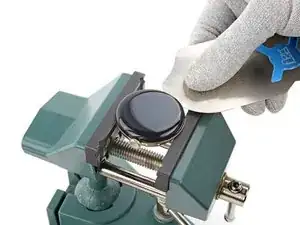

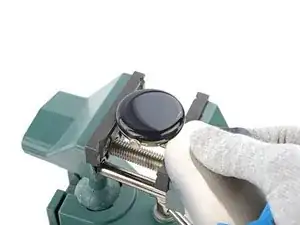

Зафиксируйте часы в небольших тисках так, чтобы губки вошли в пазы для ремешков на рамке.

Если губки тисков острые или металлические, оберните рамку тонкой тканью, чтобы не поцарапать и не повредить её.

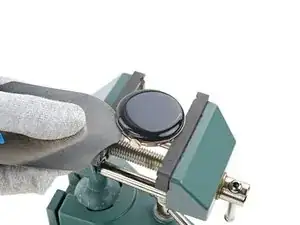

Зазор между экраном и рамкой крайне мал. Понадобится тонкий инструмент, например iFlex, чтобы создать начальный зазор.

Не беритесь за края iFlex или подобных металлических инструментов — они очень острые. Надевайте перчатки для защиты.

Экран приклеен к рамке очень прочным клеем. Нагрев экрана размягчает клей, облегчая отделение.

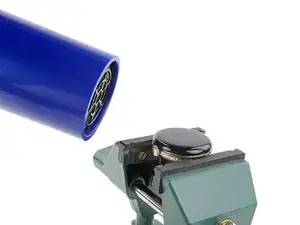

Используйте фен или тепловую пушку, чтобы нагреть правый край экрана вокруг коронки часов до состояния, когда он будет чуть слишком горячим, чтобы прикоснуться.

Не перегревайте экран сильнее, иначе можно повредить экран и/или аккумулятор.

Вставьте наконечник iFlex между экраном и рамкой прямо под коронкой часов (напротив боковой кнопки).

Это очень трудно и потребует нескольких попыток. Если экран остынет, примените дополнительное нагревание и попробуйте снова.

Поверните iFlex так, чтобы его более длинный край находился между экраном и рамкой.

Держите iFlex под небольшим углом вверх и сдвигайте по часовой стрелке по периметру часов, чтобы разъединить клей. Остановитесь, когда дойдёте до боковой кнопки.

Не сдвигайте дальше — вы повредите кабель экрана.

Снимите часы с тисков.

В ходе дальнейшего ремонта:

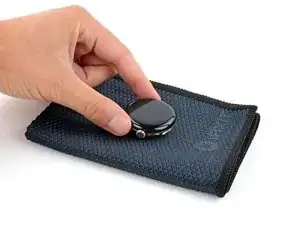

Рассмотрите возможность поместить часы на что‑то мягкое, например чистую ткань, чтобы стабилизировать их и предотвратить повреждения.

При необходимости надевайте и снимайте ремешки, чтобы лучше захватить или зафиксировать часы.

Будьте осторожны, чтобы не натянуть кабель экрана в ходе дальнейшего ремонта.

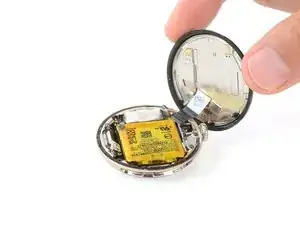

Откиньте экран и установите его в вертикальное положение рядом с коронкой часов.

Если экран кажется застрявшим, снова пройдите по периметру и аккуратно отделите оставшийся клей с помощью iFlex. Будьте очень осторожны, чтобы не повредить кабель экрана возле коронки.

При сборке:

Это хорошее место, чтобы подключить и протестировать часы перед их окончательной герметизацией. Обязательно полностью выключите устройство перед продолжением работ.

С помощью лопатки и пинцета удалите весь старый клеевой слой с рамки и экрана. Затем удалите остатки клея с помощью ватного тампона и изопропилового спирта высокой концентрации (>90%).

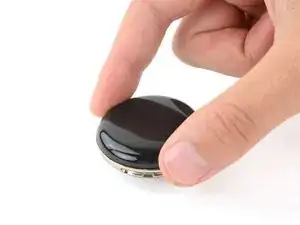

Для герметизации часов при сборке потребуется прочный клей‑уплотнитель. Нанесите клей по периметру рамки и плотно прижмите экран на место.

У большинства прочных клеёв длительное время отверждения — прочитайте инструкции по применению.

В процессе ремонта отслеживайте каждый винт и убеждайтесь, что он возвращается точно на своё место.

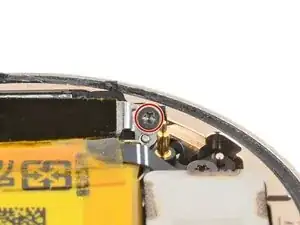

Используйте отвертку Torx Plus 1IP, чтобы отвинтить винт длиной 2 мм, фиксирующий крышку разъёма нажимного контакта вибромотора.

Хотя в Pixel Watch 2 используются винты Torx Plus, стандартные биты Torx также подойдут. Прилагайте постоянное давление вниз, чтобы избежать срыва шлица.

Лента закрепляет кабель вибромотора и его крышку на аккумуляторе.

Будьте осторожны, чтобы не проколоть аккумулятор — он может протечь опасные химикаты и загореться.

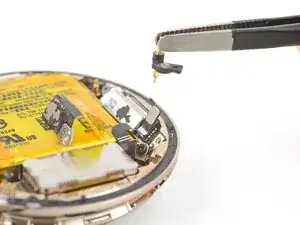

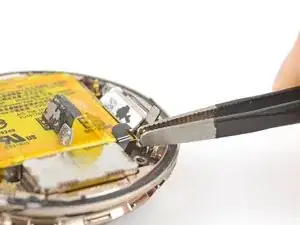

Используйте пинцет с закруглёнными концами, чтобы захватить крышку разъёма нажимного контакта вибромотора.

Аккуратно отлейте ленту до тех пор, пока кабель вибромотора не окажется открытым.

При сборке используйте плоский конец лопатки, чтобы вернуть чёрную клейкую ленту крышки на место.

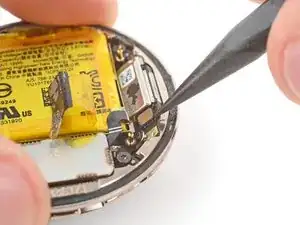

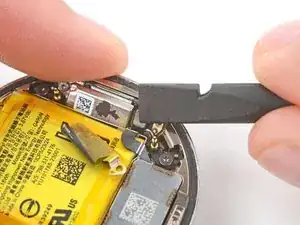

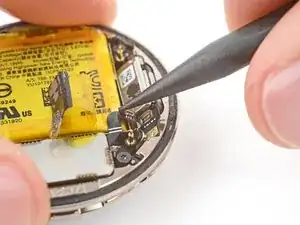

Используйте острый конец лопатки, чтобы поддеть и отсоединить пресс‑коннектор мотора вибрации.

При сборке используйте плоский конец лопатки, чтобы снова подключить пресс‑коннектор.

Используйте отвертку Torx Plus 1IP, чтобы выкрутить два винта, фиксирующие мотор вибрации:

Один винт длиной 2 мм

Один винт длиной 3 мм, который также фиксирует заземляющую пластину

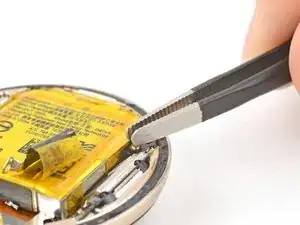

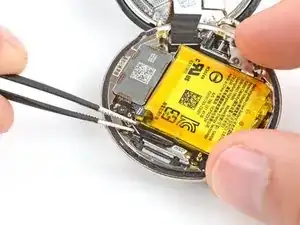

Используйте пинцет с тупыми губками, чтобы поднять заземляющую пластину из гнезда и удалить её.

При сборке ориентируйте пластину по меньшему вырезу для выравнивания.

Снимите мотор вибрации.

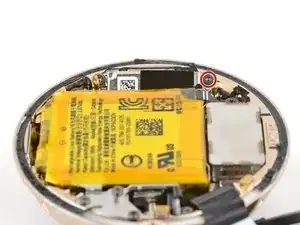

Используйте отвертку Torx Plus 1IP, чтобы выкрутить два винта, фиксирующие батарею:

Один винт длиной 2 мм

Один винт длиной 3 мм, который также фиксирует заземляющую пластину

Используйте пинцет с тупыми губками, чтобы поднять заземляющую пластину из гнезда и удалить её.

При сборке ориентируйте пластину по меньшему вырезу для выравнивания.

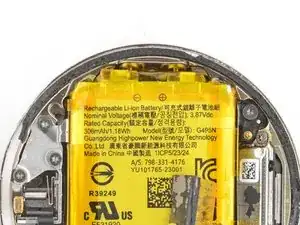

Батарея зафиксирована лёгким клеем.

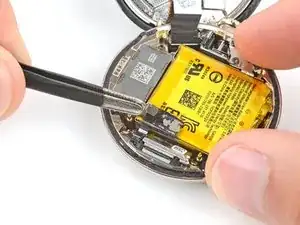

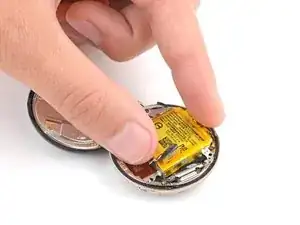

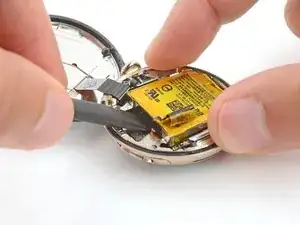

Вставьте плоский конец лопатки под верхний край батареи.

Подденьте батарею, чтобы разъединить клей.

Не пытайтесь пока полностью вынуть батарею — она всё ещё подключена к часам тонким кабелем.

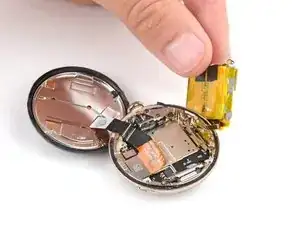

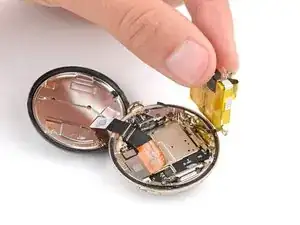

Поднимите батарею из гнезда и отложите рядом с часами, чтобы получить доступ к разъёму батареи.

Будьте осторожны, чтобы не натянуть кабель батареи.

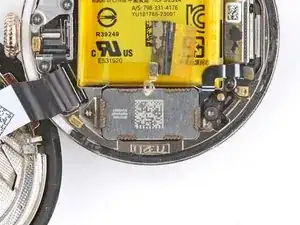

Используйте отвертку Torx Plus 1IP, чтобы выкрутить два винта длиной 2 мм, фиксирующие крепление разъёма батареи.

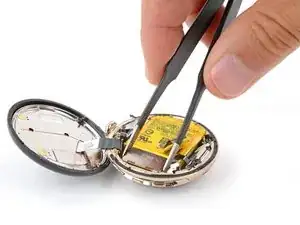

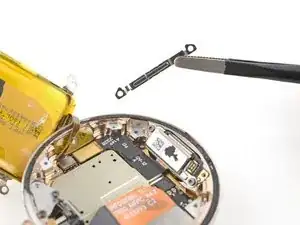

Используйте пинцет, чтобы снять крепление разъёма батареи.

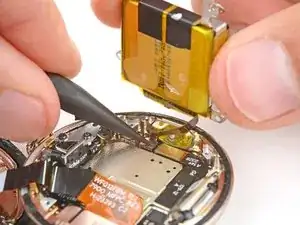

Используйте острый конец лопатки, чтобы поддеть и отсоединить пресс‑коннектор батареи.

При сборке держите батарею над часами при подключении. Убедитесь, что пресс‑коннектор ориентирован так, чтобы кабель был направлен наружу.

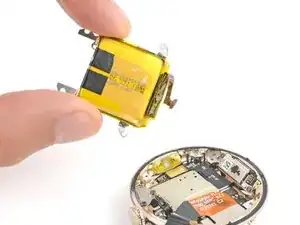

Удалите батарею.

Если батарея согнута, помята или деформирована любой степени, не используйте её повторно. Замените на новую батарею.

Если ваша запасная батарея не поставляется в креплении, перенесите крепление с вашей старой батареи на новую.

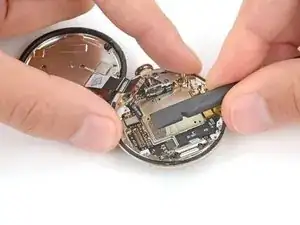

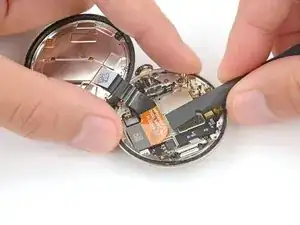

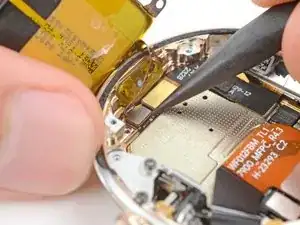

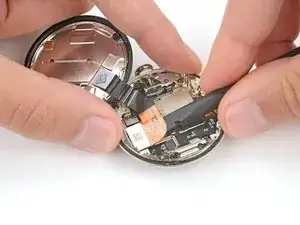

Аккуратно подденьте плоским концом лопатки кабель экрана.

Поднимите кабель, чтобы отсоединить его.

Чтобы снова подсоединить пресс‑коннектор, совместите его с гнездом и аккуратно нажмите с одной стороны до щелчка, затем нажмите с другой стороны. Не нажимайте по центру. При неправильном выравнивании контакты могут согнуться и получить необратимые повреждения.

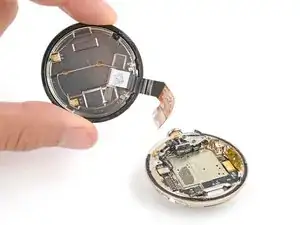

Снимите экран.
