Замена батарейки в Casio CFX 200 и 20

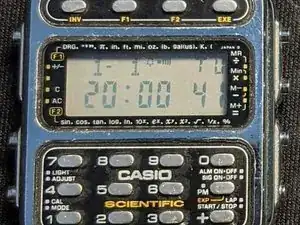

Это научные часы Casio CFX-200. Известны как часы для настоящих технарей. Можете поискать их в интернете. Я не нашёл ни одного руководства или запасных частей для ремонта — и искал очень тщательно.

Это первое руководство о том, как открыть заднюю крышку и заменить батарейку.

Этим часам много лет — если Вы нашли такие, скорее всего они пережили многое за последние 38 лет с момента выпуска в 1983 году. Частая проблема — частично неработающий ЖК-дисплей.

Корпус CFX-200 выполнен из базового металла с хромированным покрытием. Есть модель CFX-20 из пластика. Они совсем не влагозащищены.

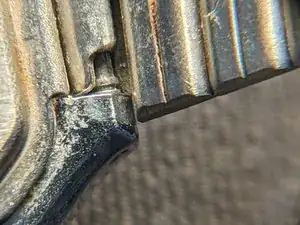

На корпусе установлены стандартные шпильки 20 мм. С помощью мини-отвертки с плоским лезвием аккуратно вытолкните шпильки, сдвинув одну сторону к центру шпильки, затем снимите ремешок. Снимите обе стороны ремешка для полноценного доступа к задней крышке корпуса.

На концах корпуса также есть отверстия, если хотите использовать скрепку для извлечения шпилек.

Перед тем как открыть корпус убедитесь, что руки вымыты, а рабочая поверхность чистая. Жиры и грязь внутри часов вредны. Рекомендуются нитриловые или хлопковые перчатки — так делают профессионалы и это выглядит аккуратно.

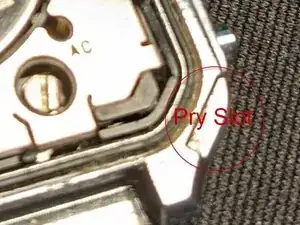

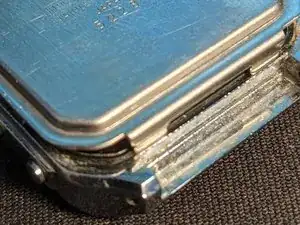

Далее МЕДЛЕННО подденьте заднюю крышку через выемку. НЕЛЬЗЯ опирать инструмент о корпус при поддевании, это может сломать корпус. Крышка может резко выскочить, и маленькая пружинка динамика улетит навсегда, если применить слишком большую силу. Поверьте. Не используйте метод «удар кулаком» для поиска этой крошечной пружинки.

Пружинка обычно удерживается маленьким выступом на конце и обычно не выпадает. Если это не оригинальная пружинка или она вставлена неправильно, она может пропасть — обратите на это внимание.

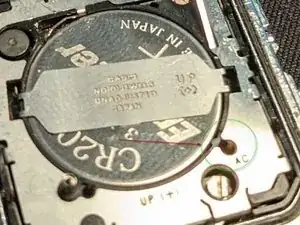

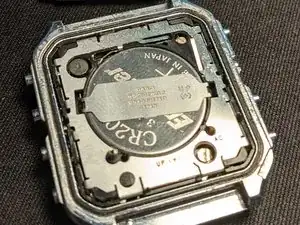

На первой фотографии пример с установленной литиевой батареей CR2016. Обратите внимание на жировые отпечатки. Мойте руки и надевайте перчатки! Дополнительная грязь от немытых рук и грязной рабочей поверхности выглядит непрофессионально и создаёт дополнительную работу. Хрупкая электроника не любит загрязнений.

Если Вам очень повезло, часы в хорошем состоянии и внутри нет много постороннего мусора. Если модуль внутри имеет коррозию или признаки окисления, замена батарейки не рекомендована до тщательной проверки модуля. Я подготовлю дополнительные руководства по этим часам.

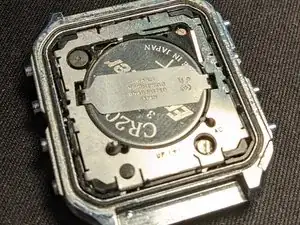

Батарея удерживается скобой. ОДНА сторона скобы имеет защёлку. Аккуратно вставьте маленькую отвёртку или иглу, чтобы освободить защёлку.

Защёлки пластиковые и легко повреждаются при чрезмерной силе или неправильной установке скобы. Не торопитесь — это деликатный старый механизм, для которого нет запасных частей.

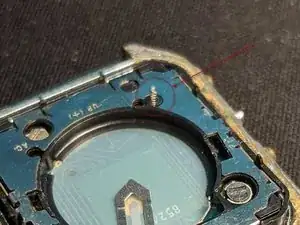

После установки новой литиевой батареи и аккуратной фиксации её скобой (убедитесь в правильной полярности) используйте иглу или тонкие пинцеты, чтобы замкнуть маленький контакт в отверстии, отмеченном AC, с металлическим корпусом задней крышки.

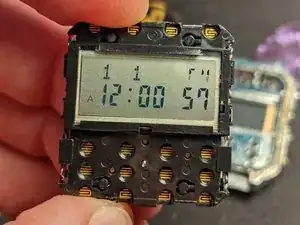

В этот раз необходим проводящий инструмент — игла или пинцет — чтобы всё работало правильно. Вы поймёте, что сработало, если дисплей сбросится на 12:00.

Сброс AC обязателен, иначе модуль может отображать некорректную информацию. Даже если всё выглядит правильно, выполните сброс AC для надёжности.

Если маленькой пружинки динамика нет, её нужно найти и установить — это хитрая деталь, которая легко теряется.

Если необходимо почистить заднюю крышку и уплотнитель и безуспешно искать замену прокладки, переходите к следующему руководству по проверке модуля и устранению типичных неисправностей.

Соберите заднюю крышку обратно. Её можно просто защёлкнуть и убедиться, что она села правильно. Если всё, что требовалось — установка новой батареи, поздравляю, Вы закончили!
