Замена экрана Google Pixel Watch 4

Перед началом ремонта:

Снимите часы с зарядного устройства.

Нажмите и удерживайте кнопку-корону, затем нажмите Выключить питание, чтобы отключить часы.

Снимите каждый ремешок, нажав кнопку освобождения и сдвинув ремешок из его паза.

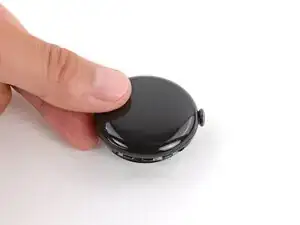

В течение всего ремонта разместите часы на чем-то мягком, например на чистой ткани, чтобы стабилизировать их и предотвратить царапины на переднем стекле.

Используйте отвертку Torx Plus 2IP, чтобы выкрутить винт длиной 3.0 мм из каждого паза для ремешка (всего два винта).

Оба винта имеют маленькое уплотнительное кольцо. Если кольца не поднимаются вместе с винтом, используйте пинцет, чтобы аккуратно вынуть их из паза ремешка и отложить в сторону. Эти уплотнительные кольца необходимы для сохранения водонепроницаемости.

Обращайтесь с этими уплотнительными кольцами осторожно. Избегайте защемления или порезов инструментом.

При сборке:

Убедитесь, что уплотнительные кольца надеты на винты перед их установкой.

Плотно прижимайте заднее стекло при установке винтов, чтобы стекло правильно село на место.

Если между задним стеклом и рамкой образуется щель, выньте винты и установите их заново.

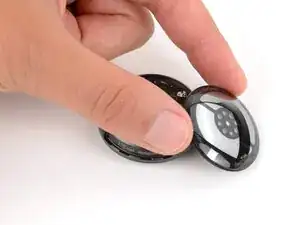

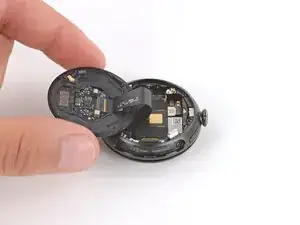

Вставьте кончик лопатки (или чистого ногтя) в щель между задним сенсорным стеклом и рамкой и подденьте вверх, пока крышка не отщёлкнется.

Аккуратно приподнимите заднее стекло и переверните его через боковую часть часов, противоположную короне.

Осторожно не натягивайте кабель, соединяющий заднее сенсорное стекло.

По желанию вы можете отсоединить заднее стекло, чтобы получить больше места для работы — хотя ремонт можно выполнить и при подключённом стекле.

Используйте отвертку Torx Plus 2IP, чтобы выкрутить два винта длиной 2.2 мм, удерживающие вибромотор.

Снимите вибромотор.

При сборке убедитесь, что кабель заднего стекла проложен между вибромотором и аккумулятором.

Аккуратно переверните заднее сенсорное стекло через сторону часов с короной.

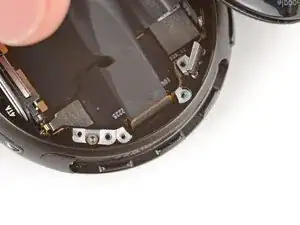

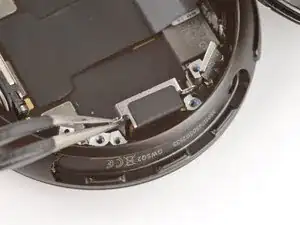

Используйте кончик лопатки, чтобы поддеть и отсоединить пресс‑коннектор аккумулятора press connector.

При сборке используйте кончик лопатки, чтобы прижать и заново подключить пресс‑коннектор.

Это может быть сложно и потребовать нескольких попыток.

Если возникают трудности, ослабьте два винта аккумулятора и отрегулируйте положение коннектора. После подключения снова затяните винты аккумулятора.

Используйте отвертку Torx Plus 2IP, чтобы выкрутить два винта длиной 2.2 мм, удерживающие аккумулятор.

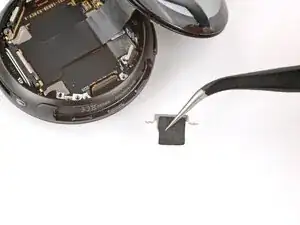

Снимите аккумулятор.

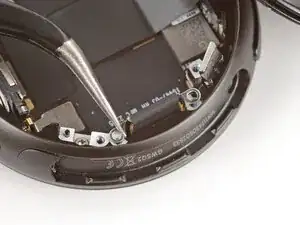

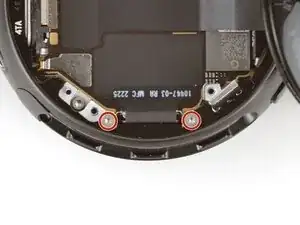

Используйте отвертку Torx Plus 1IP, чтобы выкрутить два винта длиной 2.0 мм, фиксирующие планку кабеля экрана.

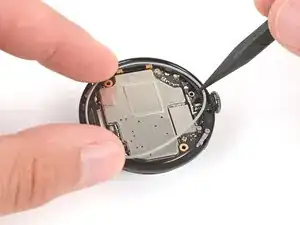

Используя пинцет, переверните планку вверх и медленно оторвите её от коннектора, осторожно, чтобы не повредить ленту.

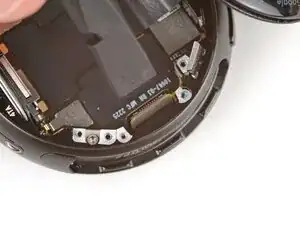

При сборке приклейте ленту к наружному пресс‑коннектору перед тем, как перевернуть планку и установить её на место.

Вставьте плоский конец лопатки в зазор между двумя пресс‑коннекторами кабеля экрана.

Поверните лопатку, чтобы разъединить кабели.

При сборке совместите пресс‑коннекторы и сожмите их вместе, чтобы соединить.

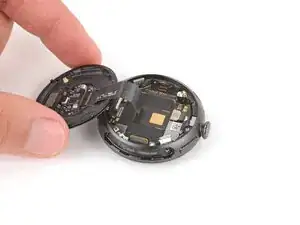

Аккуратно переверните заднее стекло через сторону часов, противоположную короне.

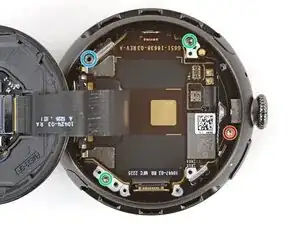

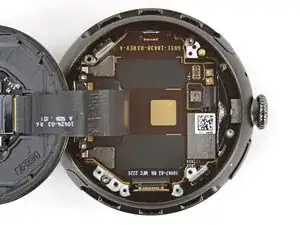

Извлеките четыре винта, фиксирующие дисплей:

Один винт Torx Plus 2IP длиной 5,1 мм

Два винта Torx Plus 2IP длиной 3,3 мм

Один стоечный винт Torx Plus 5IP длиной 4,2 мм

При сборке нажимайте на рамку при установке винтов, чтобы убедиться, что они заворачиваются в свои отверстия в дисплее.

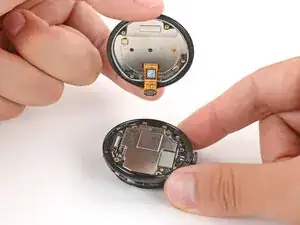

Поверните заднее сенсорное стекло на место и переверните часы так, чтобы экран оказался сверху.

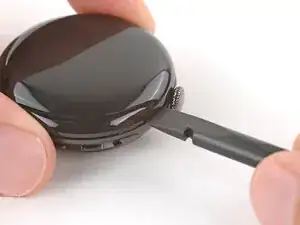

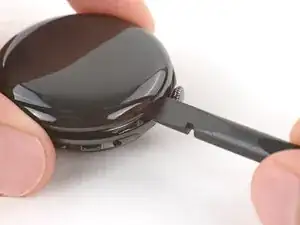

Вставьте плоский конец лопатки в зазор между экраном и рамкой и проверните лопаткой, чтобы отделить экран.

Дисплей герметизируется уплотнительным кольцом и может «вскочить» после освобождения.

Подденьте дисплей и аккуратно проденьте кабель экрана через вырез, чтобы снять экран.

При сборке проденьте кабель экрана через вырез, пока не сможете зажать его пальцами с противоположной стороны, затем аккуратно протяните его через вырез.

Если планируете повторно использовать существующее уплотнительное кольцо, обращайтесь с ним осторожно — особенно при работе острыми пинцетами. Даже небольшой вмят может нарушить водо- и пылезащиту часов.

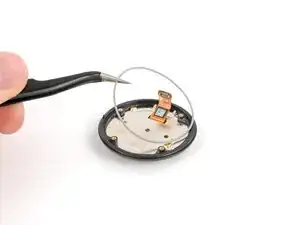

Снимите уплотнительное кольцо экрана пинцетом — оно может быть приклеено к рамке или к нижней стороне экрана.

Если паз для уплотнительного кольца грязный или в нем накопились отложения, нанесите несколько капель изопропилового спирта высокой концентрации (>90%) на ватный тампон и протрите его.

Избегайте нанесения изопропилового спирта на магнитную полоску на стороне, противоположной коронке.

Свободно разместите новое уплотнительное кольцо на канавке рамки.

По желанию нанесите небольшое количество смазки, предназначенной для уплотнительных колец, перед установкой.

Удерживая уплотнительное кольцо пальцами на одном участке, с помощью лопатки подтолкните противоположную сторону вверх и через кромку, пока кольцо не сядет в свою канавку.

Убедитесь, что всё уплотнительное кольцо правильно расположено в канавке перед продолжением сборки.
