Как открыть умные часы Google Pixel
Используйте это руководство, чтобы открыть ваши умные часы Google Pixel для ремонта.
Для вашей безопасности перед разборкой разрядите аккумулятор ниже 25%. Это снижает риск возгорания в случае случайного повреждения батареи во время ремонта. Если аккумулятор вздут, примите соответствующие меры предосторожности.
Вам потребуется заменяющий клей для повторного приклеивания экрана при сборке устройства.
Сохранение водозащиты после ремонта будет зависеть от того, насколько точно будет заново нанесён клей, но устройство утратит свой рейтинг IP (степень защиты от проникновения).
Примечание: Это руководство написано на примере модели GBZ4S LTE. Если у вас версия без LTE, вы всё равно можете использовать это руководство — возможны небольшие визуальные различия.
Шаг 1
Перед началом ремонта выключите часы и снимите их с зарядного устройства.

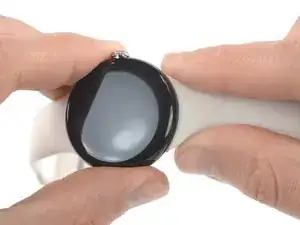

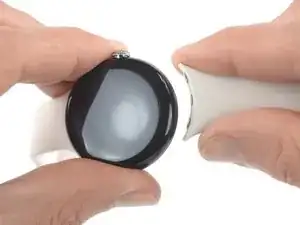

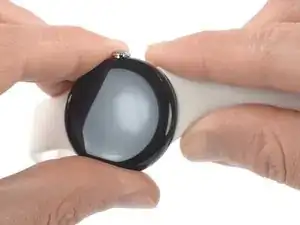

Снимите ремешок, нажав кнопку фиксатора ремешка и сдвинув ремешок через кнопку, одновременно оттянув его от корпуса часов.
Повторите для второго ремешка.
Шаг 2
Нагрейте iOpener и приложите его к экрану примерно на две минуты, чтобы размягчить клей, фиксирующий экран.
Также можно использовать фен, тепловую пушку или горячую плиту, но будьте осторожны, чтобы не перегреть часы — экран и внутренний аккумулятор чувствительны к воздействию тепла.
Шаг 3
Тонкий зазор между рамкой и экраном требует тонкого металлического инструмента — действуйте медленно и аккуратно, чтобы не поцарапать и не продырявить корпус или стекло часов.

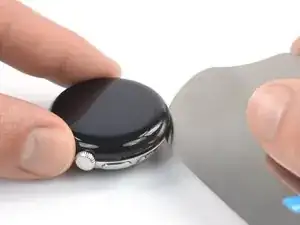

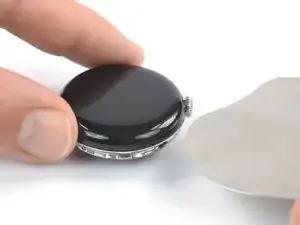

Вставьте iFlex в тонкую щель между экраном и рамкой, слева от цифровой коронки.
Шаг 4
При прорезании клея экрана вставляйте iFlex не глубже чем на 3 мм, чтобы не повредить внутренние компоненты.

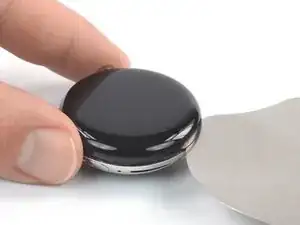

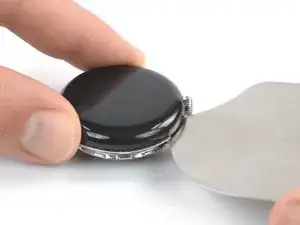

Проведите iFlex по всему периметру часов, чтобы разрезать весь клей экрана.
Шаг 5

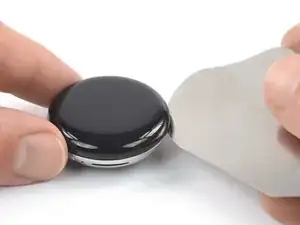

Удалите iFlex и снова вставьте его под экран, справа от решётки динамика.

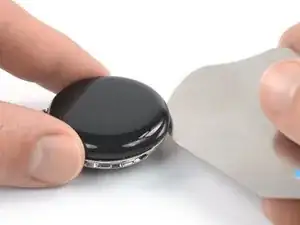

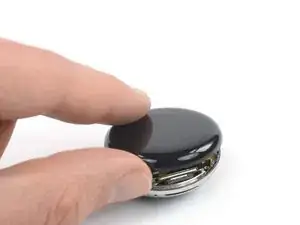

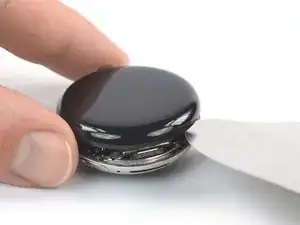

Поверните iFlex, чтобы приподнять экран.
Пока не пытайтесь полностью снять экран — он всё ещё соединён с узлом часов тонким кабелем.
Шаг 6
Будьте осторожны, чтобы не растянуть кабель сборки экрана при открывании дисплея.

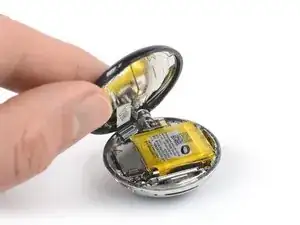

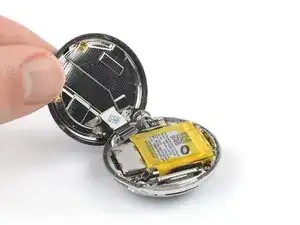

Откройте экран до вертикального положения.
При сборке это хорошая точка для включения устройства и проверки всех функций перед окончательной герметизацией. Обязательно полностью выключите устройство перед продолжением работы.
Заключение
Чтобы собрать устройство, выполните эти инструкции в обратном порядке.
При сборке нанесите новый клей там, где это необходимо, после очистки соответствующих областей изопропиловым спиртом (>90%).
Утилизируйте электронные отходы в сертифицированный переработчик R2 или e-Stewards.
Ремонт прошёл не так? Попробуйте базовую диагностику или обратитесь за помощью к сообществу Answers.
