Замена батареи в Casio Poptone LDF-51 Series

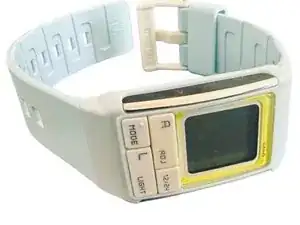

Хронограф Poptone LDF-51 — это веселые часы светлого цвета, выпущенные в 2011 году компанией Casio, в основном для азиатского рынка. У них размер корпуса 22 мм x 40 мм, электролюминесцентная подсветка и водонепроницаемость примерно 50 метров.
Этот гид расскажет о том, как заменить батарею в часах, так как она рассчитана на 3 года работы.
Шаг 1
Сначала убедитесь, что вы работаете в хорошо освещенном месте и у вас есть поверхность для сбора винтов, которые вы будете удалять.
Убедитесь, что у вас есть маленькая крестовая отвертка, такая как J000 из набора iFixit Pro Tech Toolkit.
Кроме того, вам потребуется пара пинцетов (рекомендуется) или булавка, чтобы снять защелку батареи.
Шаг 2

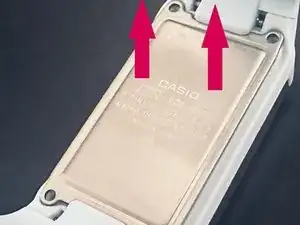

Снимите заднюю крышку, открутив четыре винта сзаду с помощью отвертки J000.
Будьте осторожны, чтобы не сорвать резьбу.
После удаления всех винтов храните их в надежном месте.
Осторожно снимите заднюю крышку Poptone, не переворачивая часы.
Шаг 3

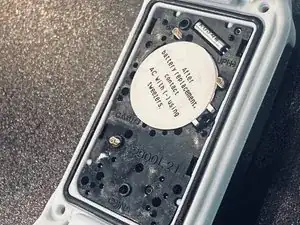

Осторожно снимите наклейку, закрывающую заднюю часть батареи. Мы сохраним её и повторно наклеим.
Шаг 4

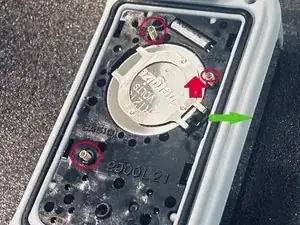

Чтобы освободить батарею от держателя, вам нужно:
1. Поместите пинцеты в защелку и потяните в направлении зеленой стрелки. Если у вас нет пинцетов, используйте булавку и поместите её между защелкой и пространством для батареи, потянув наружу.

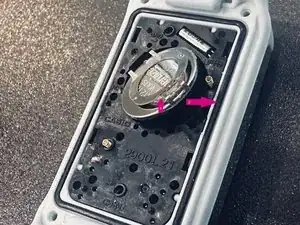

2. Поднимите защелку вверх, чтобы освободить батарею, следуя направлению розовой стрелки.
Будьте осторожны, чтобы случайно не сбить один из заземляющих контактов.
Шаг 5

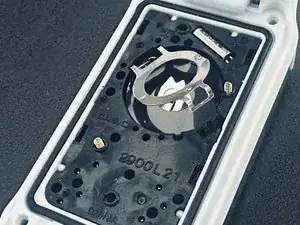

Теперь мы можем удалить батарею из защелки.
Тип заменяемой батареи — CR1216 3V, оригинальная батарея — Sony.
Следуйте этим шагам в обратном порядке, чтобы установить батарею и завершить замену.
Заключение
Чтобы собрать устройство, следуйте этим инструкциям в обратном порядке.
