Замена экрана Google Pixel Watch

Перед началом ремонта выключите часы и снимите их с зарядного устройства.

Снимите ремешок, нажав кнопку фиксатора ремешка и сдвинув ремешок через кнопку, одновременно оттягивая его от корпуса часов.

Повторите для второго ремешка.

Нагрейте iOpener и приложите его к экрану примерно на две минуты, чтобы размягчить клей, фиксирующий экран.

Можно также использовать фен, тепловую пушку или нагревательную плиту, но будьте осторожны, чтобы не перегреть часы — экран и внутренний аккумулятор чувствительны к воздействию тепла.

Тонкий зазор между рамкой и экраном требует тонкого металлического инструмента — работайте медленно и осторожно, чтобы не поцарапать и не проделать углубления в корпусе или стекле часов.

Вставьте iFlex в тонкую щель между экраном и рамкой слева от цифровой коронки.

При разрезании клея экрана не засовывайте iFlex глубже, чем на 3 мм, чтобы не повредить внутренние компоненты.

Проведите iFlex по всему периметру часов, чтобы разрезать весь клей экрана.

Удалите iFlex и снова вставьте его под экран справа от решётки динамика.

Поверните iFlex, чтобы приподнять экран.

Не пытайтесь полностью снять экран — он всё ещё подключён к сборке часов тонким кабелем.

Будьте осторожны, чтобы не натянуть кабель сборки экрана при открытии дисплея.

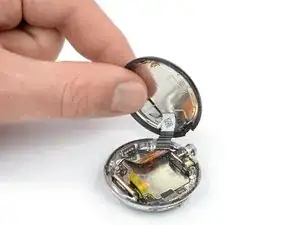

Откиньте экран в вертикальное положение.

При сборке это хорошее место, чтобы включить устройство и проверить все функции перед окончательным запечатыванием. Обязательно полностью выключите его перед продолжением работ.

В ходе ремонта отслеживайте каждий винт и убедитесь, что он возвращается на своё исходное место.

Используйте отвёртку Torx T2, чтобы вывернуть винт длиной 2.1 мм, фиксирующий кронштейн динамика.

Старайтесь не проколоть и не согнуть аккумулятор острыми инструментами — он может протечь опасными химическими веществами или загореться.

Снимите кронштейн динамика пинцетом.

Используйте остриё лопатки, чтобы приподнять и отсоединить нажимной разъём вибромотора.

Чтобы заново подключить нажимные разъёмы подобного типа, аккуратно выровняйте и надавите на одну сторону до щелчка, затем повторите с другой стороны. Не нажимайте посередине. Если разъём смещён, контакты могут согнуться и получить необратимые повреждения.

Будьте осторожны с острыми инструментами рядом с аккумулятором.

Пинцетом оторвите жёлтую ленту, фиксирующую кабель вибромотора к аккумулятору.

Используйте отвёртку Torx T2, чтобы выкрутить два винта, фиксирующие вибромотор:

Один винт длиной 1.8 мм

Один винт длиной 2.8 мм

Пинцетом подденьте заземляющий кронштейн из посадочного места и снимите его.

Снимите вибромотор.

Используйте отвёртку Torx T2, чтобы выкрутить два винта длиной 3 мм, фиксирующие кронштейн аккумулятора.

Пинцетом подденьте заземляющий кронштейн из посадочного места и снимите его.

Будьте осторожны, чтобы не проколоть и не согнуть аккумулятор острыми инструментами — он может протечь вредными химикатами или загореться.

Используйте пинцет, чтобы приподнять жёлтую ленту с края аккумулятора, рядом с динамиком.

Просуньте плоский конец лопатки под край аккумулятора в месте, где находился вибромотор.

Подденьте аккумулятор, пока не сможете схватить его пальцами.

Аккумулятор зафиксирован лёгким клеем. Если вы испытываете трудности с поддеванием аккумулятора, приложите нагретый iOpener к дну часов примерно на 2 минуты, чтобы ослабить клей. Не прикладывайте iOpener непосредственно к аккумулятору.

Не пытайтесь пока полностью извлечь аккумулятор — он всё ещё соединён с модулем часов тонким кабелем.

Избегайте натяжения или разрыва кабеля аккумулятора при перемещении аккумулятора.

Аккуратно поместите аккумулятор рядом с часами, чтобы получить доступ к креплению разъёма аккумулятора.

Используйте отвертку Torx T2, чтобы выкрутить два винта длиной 1,5 мм, удерживающих крепление разъёма аккумулятора.

Используйте пинцет, чтобы снять крепление разъёма аккумулятора.

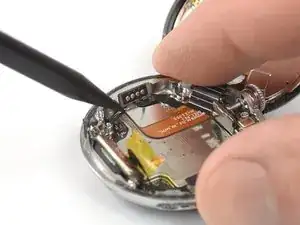

Используйте острый конец лопатки, чтобы отсоединить кабель аккумулятора, аккуратно поддев разъём и поднимая его прямо вверх из гнезда.

Извлеките аккумулятор.

Никогда не используйте повторно деформированный или повреждённый аккумулятор — это пожарная опасность. Замените его на новый аккумулятор.

Примечание: Кабель узла экрана пропущен под кабелем разъёма для тестирования.

Избегайте натяжения или разрыва кабеля разъёма для тестирования на следующих шагах.

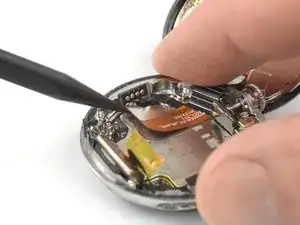

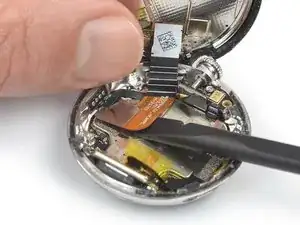

Используйте острый конец лопатки, чтобы отсоединить кабель узла экрана, аккуратно поддев разъём и поднимая его прямо вверх из гнезда.

Кабель узла экрана закреплён лёгким клеем.

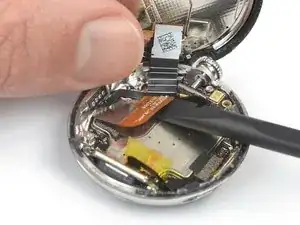

Просуньте плоский конец лопатки под кабель узла экрана, чтобы ослабить клей и отсоединить его от корпуса часов.

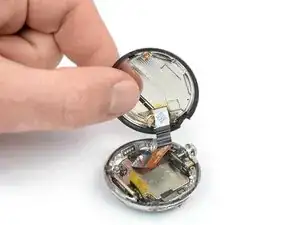

Осторожно вытяните кабель узла экрана из-под кабеля разъёма для тестирования.

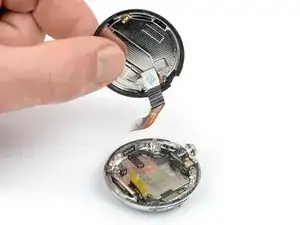

Снимите узел экрана.

При обратной сборке нанесите новый клей в необходимых местах после очистки соответствующих участков изопропиловым спиртом высокой концентрации (>90%).

После установки экрана приложите сильное, равномерное давление в течение нескольких часов, чтобы помочь клею образовать хорошее сцепление — стопка тяжёлых книг подойдёт.
