Замена аккумулятора Google Pixel Watch

Перед началом ремонта выключите часы и снимите их с зарядного устройства.

Снимите ремешок, нажав кнопку разблокировки ремешка и сдвинув ремешок по направлению от кнопки, одновременно тянув его от корпуса часов.

Повторите для второго ремешка.

Разогрейте iOpener и приложите его к экрану примерно на две минуты, чтобы размягчить клей, фиксирующий экран.

Можно также использовать фен, термопистолет или горячую плиту, но будьте осторожны, чтобы не перегреть часы — экран и внутренний аккумулятор чувствительны к тепловому воздействию.

Тонкий зазор между рамкой и экраном требует тонкого металлического инструмента — работайте медленно и аккуратно, чтобы не поцарапать и не выдолбить корпус или стекло часов.

Вставьте iFlex в тонкую щель между экраном и рамкой, слева от цифровой короны.

При разрезании клея экрана вставляйте iFlex не глубже 3 мм, чтобы не повредить внутренние компоненты.

Проводите iFlex по всему периметру часов, чтобы разрезать весь клей под экраном.

Удалите iFlex и снова вставьте его под экран, справа от решётки динамика.

Поверните iFlex, чтобы приподнять экран.

Не пытайтесь полностью снять экран пока — он всё ещё соединён с узлом часов тонким кабелем.

Будьте осторожны, чтобы не напрячь кабель сборки экрана при открывании дисплея.

Откиньте экран в вертикальное положение.

При сборке это хорошее время включить устройство и проверить все функции перед окончательным закрытием. Обязательно полностью выключите его снова перед продолжением работы.

В ходе этого ремонта следите за каждым винтом и убедитесь, что он возвращается на своё место.

Используйте отвертку Torx T2, чтобы вынуть винт длиной 2.1 мм, фиксирующий кронштейн динамика.

Осторожно: не прокалывайте и не сгибайте аккумулятор острыми инструментами — он может протечь опасными химикатами или воспламениться.

Используйте пинцет, чтобы снять кронштейн динамика.

Используйте острый конец лопатки, чтобы приподнять и отключить нажимной разъём вибромотора.

Чтобы повторно подключить нажимные разъёмы вроде этого, аккуратно выровняйте и прижмите одну сторону до щелчка, затем повторите с другой стороны. Не нажимайте посередине. При неправильном совмещении контактов они могут согнуться и получить необратимые повреждения.

Будьте осторожны с острыми инструментами около аккумулятора.

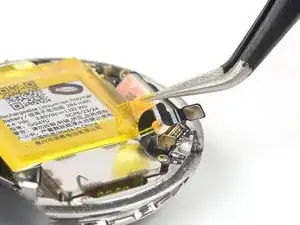

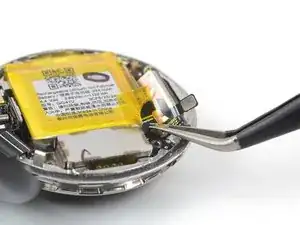

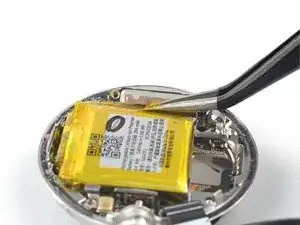

Используйте пинцет, чтобы отодрать жёлтую ленту, фиксирующую кабель вибромотора к аккумулятору.

Используйте отвертку Torx T2, чтобы вынуть два винта, фиксирующие вибромотор:

Один винт длиной 1.8 мм

Один винт длиной 2.8 мм

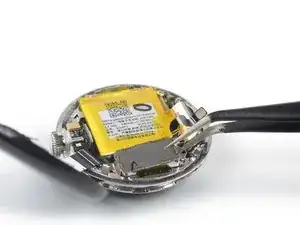

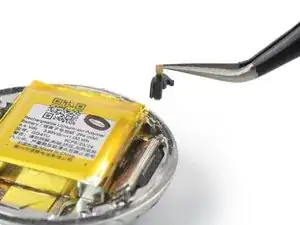

Используйте пинцет, чтобы вынуть заземляющий кронштейн из его посадочного места и удалить его.

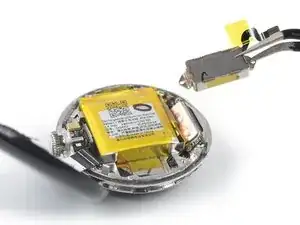

Снимите вибромотор.

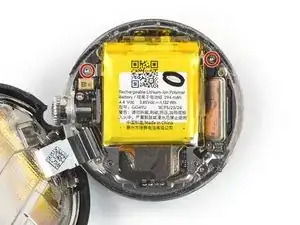

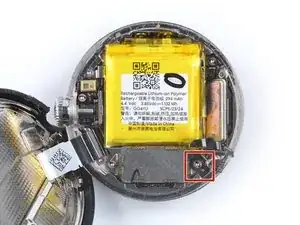

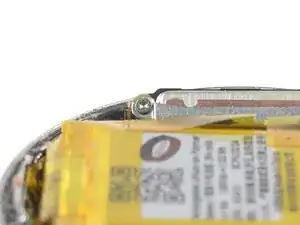

Используйте отвертку Torx T2, чтобы вынуть два винта длиной 3 мм, фиксирующие кронштейн аккумулятора.

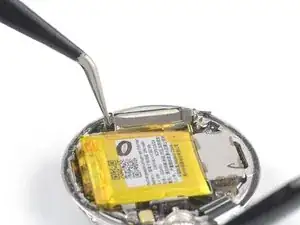

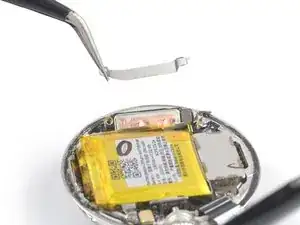

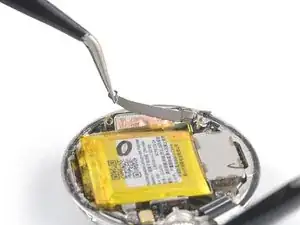

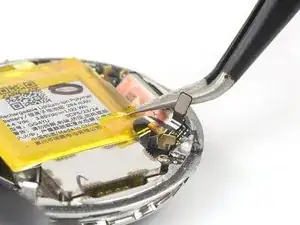

Используйте пинцет, чтобы вынуть заземляющий кронштейн из его посадочного места и удалить его.

Осторожно: не прокалывайте и не сгибайте батарею острыми инструментами — она может протечь, выделить опасные химикаты или загореться.

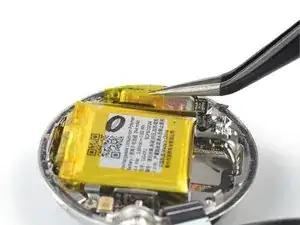

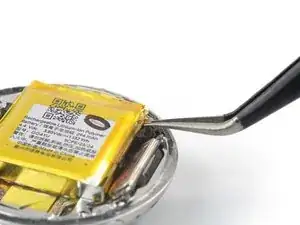

Используйте пинцет, чтобы оттянуть жёлтую ленту от края батареи рядом с динамиком.

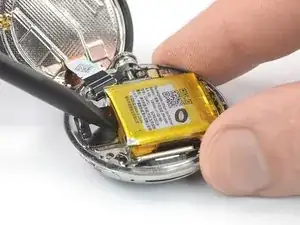

Подденьте плоский конец лопатки под край батареи в месте, где располагался мотор вибрации.

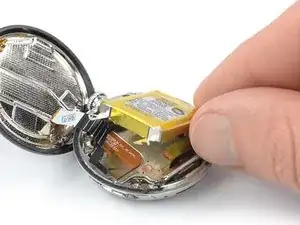

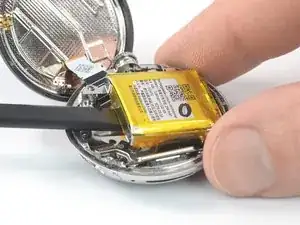

Подденьте батарею, пока не сможете захватить её пальцами.

Батарея зафиксирована слабым клеем. Если снимать батарею трудно, приложите нагретый iOpener к нижней части часов примерно на 2 минуты, чтобы ослабить клей. Не прикладывайте iOpener прямо к батарее.

Пока не пытайтесь полностью извлечь батарею — она всё ещё соединена с узлом часов тонким кабелем.

Избегайте натяжения или разрыва кабеля батареи при перемещении батареи.

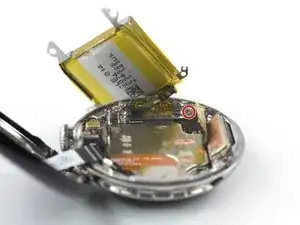

Аккуратно положите батарею рядом с часами, чтобы получить доступ к креплению разъёма батареи.

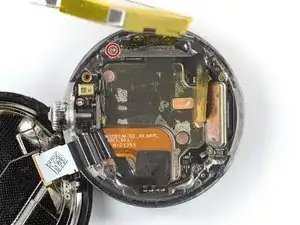

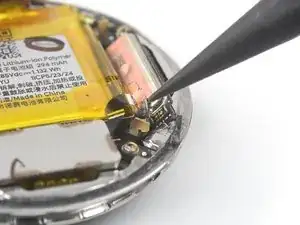

Отверткой Torx T2 выкрутите два винта длиной 1,5 мм, крепящие кронштейн разъёма батареи.

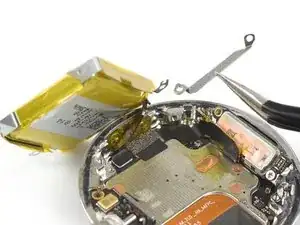

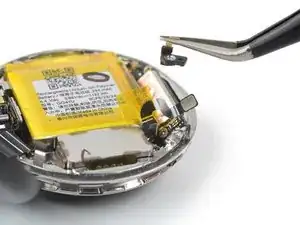

Снимите кронштейн разъёма батареи пинцетом.

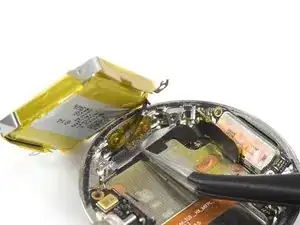

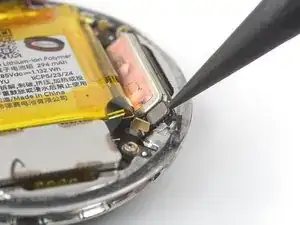

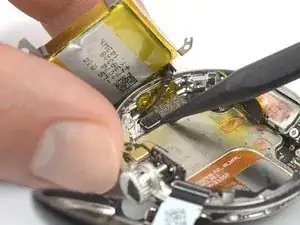

Используя острый конец лопатки, отключите кабель батареи, поддев разъём и поднимая его строго вверх из гнезда.

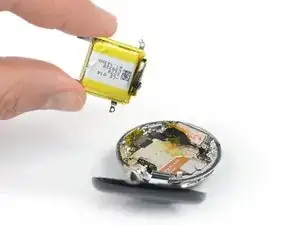

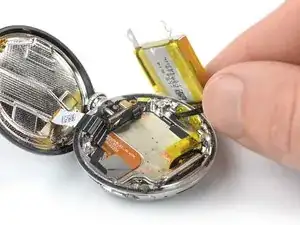

Удалите батарею.

Никогда не используйте повторно деформированную или повреждённую батарею — это пожароопасно. Замените её на новую.
