Замена датчика Force Touch в Apple Watch

Перед началом ремонта снимите часы с зарядного устройства и выключите питание.

Если сенсорный экран разбит и не позволяет выключить часы, используйте этот альтернативный метод для отключения питания.

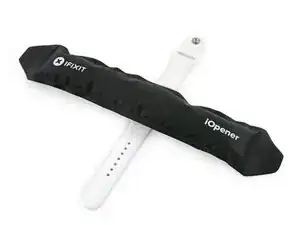

Подготовьте iOpener (или возьмите фен или тепловую пушку) и нагрейте переднюю часть часов до состояния, когда прикосновение будет слегка слишком горячим.

Оставьте iOpener на часах минимум на минуту, чтобы полностью прогреть экран и размягчить клей, удерживающий его в корпусе.

Возможно, потребуется повторно нагреть iOpener или перемещать его по экрану по мере остывания участков, чтобы прогреть экран достаточно для поддевания.

Поскольку зазор между экраном и корпусом очень тонкий, для разделения необходим острый нож. Внимательно прочитайте следующие предупреждения перед продолжением.

Защитите пальцы, держите их полностью в стороне от лезвия ножа. При сомнениях защитите свободную руку тяжёлой перчаткой, например кожаной рабочей или садовой перчаткой.

Будьте внимательны, не прикладывайте чрезмерного давления, так как нож может соскользнуть и порезать вас или повредить часы.

Наденьте защитные очки. Нож или стекло могут разбиться, разлетевшись осколками.

Использование изогнутого лезвия снижает вероятность поцарапать корпус или треснуть стекло. Поддёргивайте только изогнутой частью лезвия, а не кончиком или плоской частью.

Вставьте изогнутую часть лезвия в зазор между стеклом и корпусом в нижней части циферблата и сильно нажмите строго вниз в зазор.

Будьте крайне осторожны и сохраняйте полный контроль над ножом — как только зазор откроется, если вы нажимаете слишком сильно, нож может соскользнуть и повредить аккумулятор.

Это должно зафиксировать зазор и слегка приподнять стекло от корпуса.

Когда стекло приподнимется, аккуратно поверните нож вниз, увеличивая зазор путём поднимания стекла.

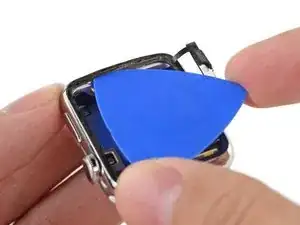

Когда зазор станет достаточным, вставьте кончик пластиковой лопатки под стекло.

Проведите лопаткой вдоль нижнего края, чтобы разрезать клей, удерживающий экран в корпусе.

Не вставляйте лопатку слишком глубоко. Достаточно примерно 1/8" (около 3 мм); глубже вы можете повредить шлейфы.

Подкатите лопатку вверх по стороне с боковой кнопкой, мягко нажимая, чтобы отделять клей и расширять зазор по мере продвижения.

Не забывайте не вставлять лопатку слишком глубоко — легче избежать этого, закатывая лопатку, а не тянущую заострённую часть.

Продолжайте вести лопатку вокруг верхнего правого угла и закатывайте её вдоль верхнего края экрана.

Продолжайте вести лопатку по периметру экрана, закатывая вниз по левой стороне, чтобы отрезать последние участки клея.

Оставьте лопатку на месте, чтобы клей не склеил экран обратно.

Держа первую лопатку на месте, используйте вторую, чтобы проверить, отделён ли клей по всему периметру экрана.

Вверху слева находятся два шлейфа, соединяющие экран с внутренностями часов. Будьте осторожны при поддевании, чтобы не повредить эти шлейфы.

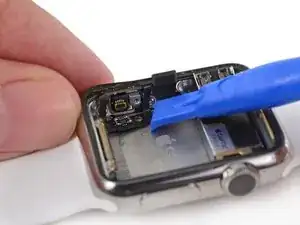

Немного подденьте правую сторону экрана, чтобы освободить её от оставшегося клея.

Подденьте левую сторону, чтобы освободить её — но не пытайтесь снять экран, он всё ещё удерживается двумя шлейфами.

Если среди клея дисплея вы видите верхний слой датчика Force Touch, это означает, что два слоя датчика разошлись, и потребуется заменить или отремонтировать его.

Ремкомплекты iFixit для экранов и аккумуляторов содержат запасной датчик Force Touch, поэтому если у вас такой комплект, не переживайте.

Верхний слой датчика может быть приклеен к задней стороне экрана — если это так, прижмите его вниз и отделите.

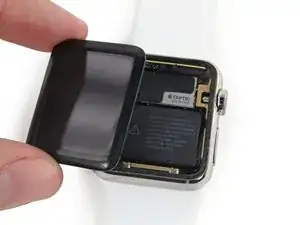

Поднимите экран и сдвиньте его влево, учитывая расположение шлейфов данных дисплея и дигитайзера.

Поместите часы на приподнятую поверхность высотой не менее 1/2" или 1 см — подойдёт небольшая коробка или край книги. Это позволит дисплею висеть вертикально и обеспечит лучший доступ к аккумулятору.

Будьте осторожны, чтобы не задеть экран и не натянуть кабели во время работы.

Отрежьте одну из пластиковых лопаток ножницами до ширины, приблизительно равной ширине аккумулятора. Старайтесь не оставлять острых углов.

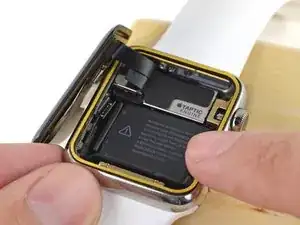

Вставьте модифицированную лопатку между правой стороной аккумулятора и корпусом.

Прикладывайте постоянное равномерное усилие, чтобы медленно приподнимать аккумулятор, отделяя его от клея, прикрепляющего его к плате.

Будьте осторожны, чтобы не деформировать и не проколоть аккумулятор.

В моделях большего размера (42 мм) возможно случайно поддеть плату под аккумулятором. Вставляйте лопатку только настолько, чтобы попасть под аккумулятор, но не под плату.

При необходимости нанесите немного высококонцентрированного изопропилового спирта (90% или выше) вокруг и под аккумулятором, чтобы ослабить клей.

Не пытайтесь извлечь аккумулятор, пока он всё ещё подключён.

Поверните аккумулятор против часовой стрелки, чтобы открыть доступ к его разъёму.

Поддерживая аккумулятор приподнятым и отведённым в сторону, откройте доступ к разъёму кабеля аккумулятора.

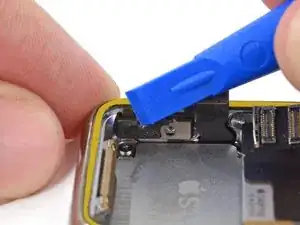

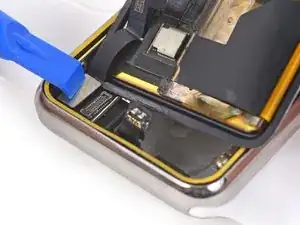

Используйте пластиковый инструмент для вскрытия, поддев снизу корпуса, чтобы отсоединить разъём кабеля аккумулятора от кабеля батареи в часах.

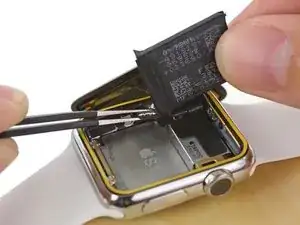

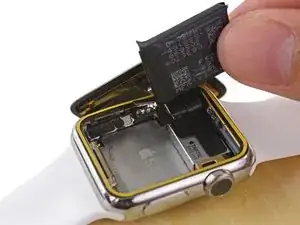

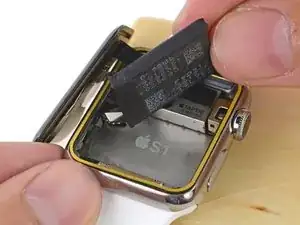

Извлеките аккумулятор из часов.

Если аккумулятор имеет видимые вмятины или деформации, его следует заменить. Для наилучшего результата заменяйте аккумулятор на новый при каждом его извлечении.

Поднимите экран и отогните его вправо, чтобы открыть доступ к находящимся под ним кабелям.

Разъёмы кабелей дисплея и дигитайзера зафиксированы под небольшой металлической крышкой, приклеенной к динамику.

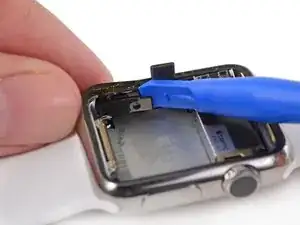

Используйте пластиковый инструмент для вскрытия, чтобы отогнуть крышку в сторону дисплея и приподнять её от динамика.

Если вы будете поддевать в сторону ремешка, вы можете порвать кабели.

Зафиксируйте крышку с левой стороны пальцами или пинцетом.

Одновременно вставьте маленькую (1 мм) шлицевую отвёртку под крошечную защёлку справа.

Наконец, поместите один палец за защёлку и сожмите крышку сильно между пальцем и отвёрткой, чтобы отстегнуть крышку.

Это освобождает две защёлки со шлицем, удерживающие крышку на крышке держателя, и должно освободить крышку.

Снять крышку может быть сложно и может потребоваться несколько попыток. Будьте терпеливы и осторожны, чтобы не тянуть за держатель и не порвать присоединённые кабели.

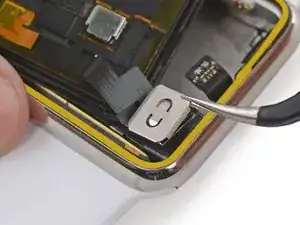

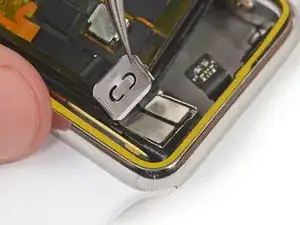

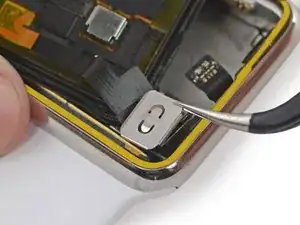

Схватите крышку пинцетом и сдвиньте её в сторону верхней части часов, чтобы освободить последнюю защёлку, затем снимите крышку.

Осторожно подденьте, чтобы отсоединить кабели передачи данных дисплея и кабели дигитайзера.

Не прикасайтесь напрямую к оголённым контактам пальцами — масла с пальцев могут ухудшить контакт.

Снимите дисплей.

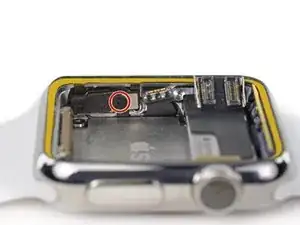

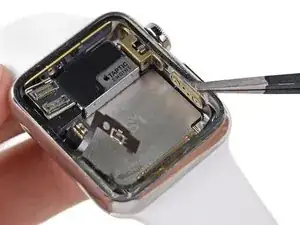

Используйте отвёртку Y000, чтобы выкрутить единственный триточечный винт, фиксирующий разъём кабеля Force Touch сенсора.

Этот винт очень маленький и легко срезается. Держите отвёртку под правильным углом и нажимайте, чтобы прикладывать давление к винту при повороте.

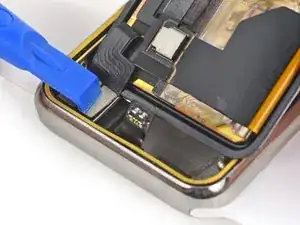

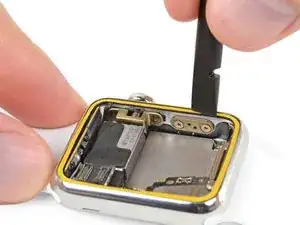

Используйте пластиковый инструмент для вскрытия, чтобы отогнуть разъём кабеля Force Touch сенсора прямо вниз, отсоединив его.

Разогрейте iOpener в микроволновке ещё 30 секунд и приложите его к передней части корпуса часов, чтобы размягчить клей, фиксирующий Force Touch сенсор.

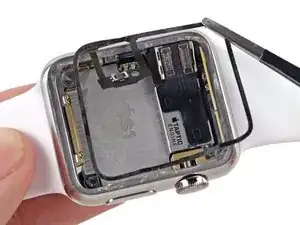

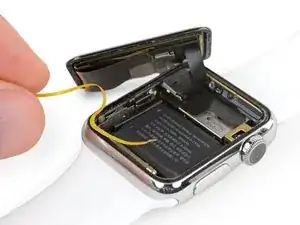

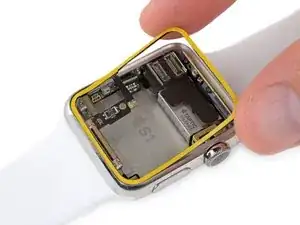

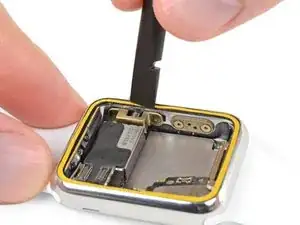

Используйте пластиковую лопатку и пинцет, чтобы извлечь Force Touch сенсор из корпуса.

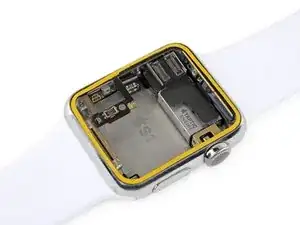

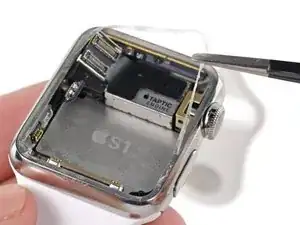

Пинцетом отогните оставшийся на нижней части корпуса клей.

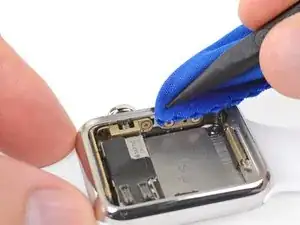

Тщательно удалите все следы клея (и осколки стекла, если есть) из корпуса перед повторным герметичным закрытием часов. Соскребите корпус кончиком инструмента для вскрытия или лопатки, обёрнутой безворсовой тканью или кофейным фильтром, с небольшим количеством изопропилового спирта (концентрация 90% или выше).

Не торопитесь на этом этапе. Даже небольшое количество остатков может помешать склеиванию дисплея с корпусом и со временем привести к его отслоению.

Если вы повторно используете существующий экран, сейчас хорошее время удалить старый клей с него. (Если вы устанавливаете новый экран, пропустите этот шаг.)

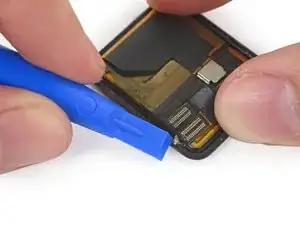

Используйте пластиковый инструмент для вскрытия, чтобы соскрести старый клей по краю экрана. По возможности снимайте большие куски пинцетом.

Тщательно очистите область под клеем изопропиловым спиртом.

Установите новый датчик Force Touch лицевой стороной вниз (контактными выводами от себя).

Снимите и утилизируйте первую защитную пленку, оголяя клей под ней.

Развернув оголённый клей вниз, аккуратно совместите датчик Force Touch и поместите его в корпус часов.

Убедитесь в правильной ориентации: разъём должен находиться в левом нижнем углу и быть направлен вверх.

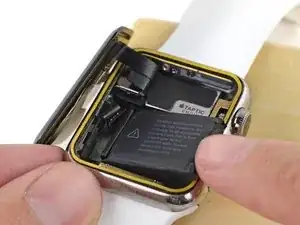

Осторожно, но уверенно прижмите датчик Force Touch по периметру корпуса часов.

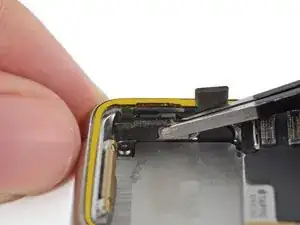

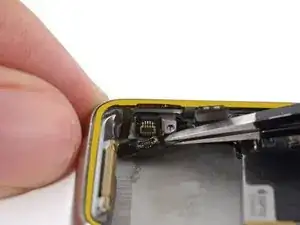

Пинцетом загните кабельный разъём датчика Force Touch обратно на его гнездо.

Затем используйте пластиковый инструмент для вскрытия, чтобы прижать разъём кабеля в гнездо.

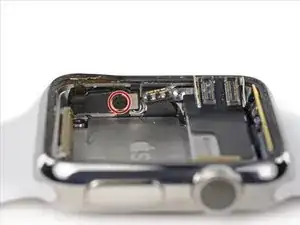

Замените триугольный винт Y000, фиксирующий кабельный разъём датчика Force Touch.

Используйте пластиковый инструмент для вскрытия, чтобы заново соединить разъёмы кабелей передачи данных дисплея и дигитайзера.

Осторожно: не прикасайтесь непосредственно к оголённым контактам, так как масла с пальцев могут ухудшить контакт.

Установите крышку кронштейна разъёма дисплея на место и сдвиньте её вдоль, чтобы зафиксировать крупную прорезную защёлку на одном конце.

Нажмите на крышку, чтобы защёлкнуть два меньших выступа на другом конце.

Совместите разъём аккумулятора с соответствующим контактом на кабеле внутри корпуса часов.

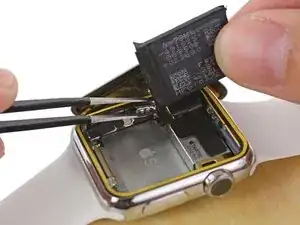

Пинцетом прижмите два разъёма друг к другу.

Если вы используете запасную батарею с уже нанесённым клеем, снимите защитную вкладку сейчас, оголяя клей.

При необходимости попробуйте повторно использовать существующий клей для закрепления батареи. В качестве альтернативы используйте небольшой кусочек двусторонней ленты, например Tesa 61395, или каплю жидкого клея, например E6000.

Поверните батарею вниз в её гнездо и прижмите на место.

Прижмите батарею к системной плате, чтобы повторно приклеить её.

Сейчас самое подходящее время включить часы и проверить функцию Force Touch — если устройство не включается, проверьте все три разъёма и попробуйте снова.

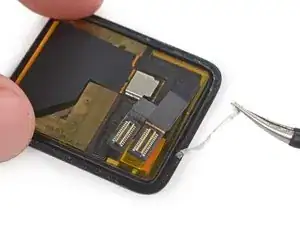

Пинцетом отогните защитную ленту клея.

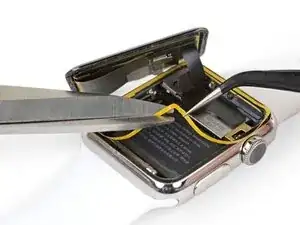

Отогните ленту наполовину, затем обрежьте её ножницами, чтобы можно было снять остальную часть, не зацепив дисплей.

Верните экран обратно вправо, аккуратно сложив кабели передачи данных дисплея и дигитайзера.

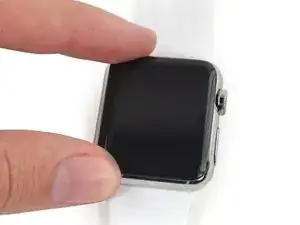

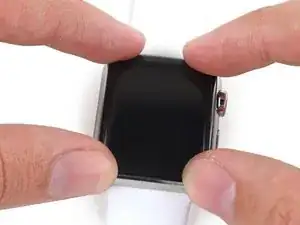

Выравняйте экран по центру корпуса и плотно прижмите его к клею.

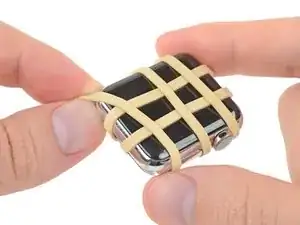

Для наилучшего результата снимите ремешок и обмотайте корпус Apple Watch парой резинок, чтобы помочь клею правильно схватиться.
