Замена пружинного зажима Yuneec Typhoon H
В данном руководстве указано, как заменить пружинный зажим (также известный как зажим для руки) на соединении руки Yuneec Typhoon H.
Пружинные зажимы обычно ломаются во время аварии.
Шаг 1

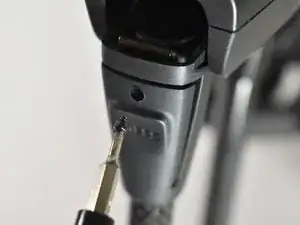

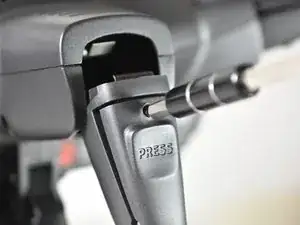

С помощью отвертки JIS #00 открутите ов screws 3 мм.
Овальный винт трудно вынуть после полного откручивания; чтобы его достать, переверните дрон вверх дном, чтобы винт выпал.
Шаг 2
Для этого шага руку нужно согнуть.

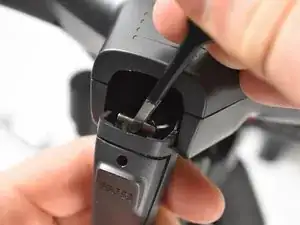

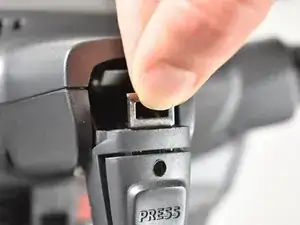

Удалите сломанный зажим, сжимая металлическую часть сверху, а затем вытащите его, приложив усилие вверх.
Плоскогубцы с тупыми носами могут помочь в удалении зажима.
Заключение
Чтобы собрать устройство, следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
