Замена моторного кольца Yaw для Yuneec Typhoon H

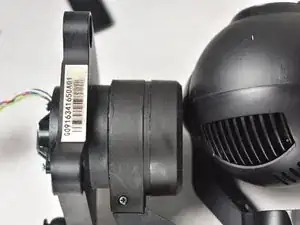

Удалите компонент батареи мотора с беспилотника.

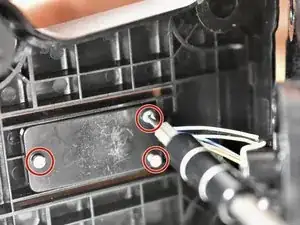

Снимите верхнюю крышку моторного компонента. С помощью отвертки Phillips #00 открутите три винта (длиной 5.9 мм), которые находятся в этой верхней крышке. Это позволит отделить батарею от верхней части.

Удерживая моторный компонент, снимите нижнюю крышку этого мотора. Крышка должна легко сняться.

С помощью отвертки Philips #000 открутите два винта длиной 5.9 мм и снимите фиксирующую скобу на верхней части моторного компонента.

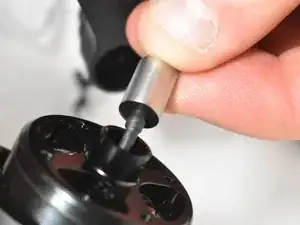

С помощью отвертки Phillips #1 открутите четыре винта длиной 6.3 мм, крепящих крепление мотора на верхней части моторного компонента.

После того, как эти винты сняты, снимите верхнюю часть моторного компонента.

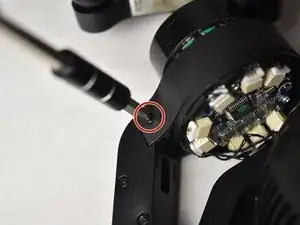

С помощью отвертки Philips #000 открутите два винта длиной 4.9 мм по бокам пластикового корпуса, который удерживает провода вместе.

После снятия этих винтов нажмите вниз на этот пластиковый корпус, чтобы открыть доступ к проводам. Потяните фиксирующие зажимы на конце этого элемента, чтобы полностью снять пластиковый корпус.

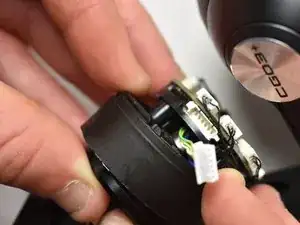

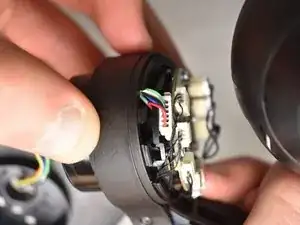

Вытяните белый разъем провода, который в данный момент находится в проводной сборке.

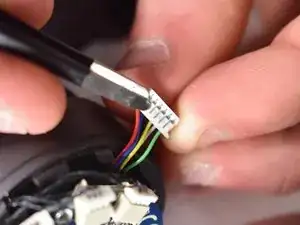

Снимите крышку белого разъема провода с помощью пинцета. Это для проводов, которые в данный момент находятся в моторном компоненте. Обратите внимание на ориентацию и порядок проводов.

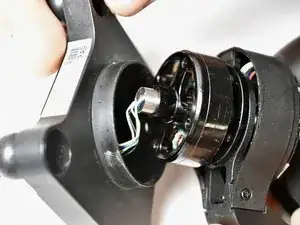

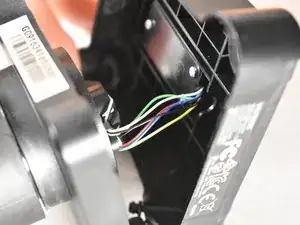

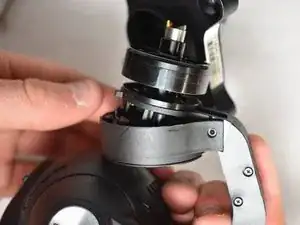

Удалите поврежденное моторное кольцо, проведя провода через отверстие в моторном компоненте. Используйте плоскогубцы, чтобы убедиться, что провода проталкиваются через отверстие в центре моторного компонента.
