Замена рукоятки Yuneec Typhoon H Plus
Хотя дроны профессионального уровня и рассчитаны на прочность, аварии и износ могут произойти. Иногда повреждения бывают настолько серьёзными, что рукоятка дрона или мотор перестают функционировать, и аппарат не может работать. Рукоятка дрона удерживает пропеллер, позволяя ему беспрепятственно создавать подъёмную силу. Повреждение этой рукоятки может помешать нормальному функционированию пропеллера. В этом руководстве показано, как заменить повреждённую или сломанную рукоятку дрона Yuneec Typhoon H Plus. Для замены не требуются специальные навыки.
Шаг 1
Переверните дрон так, чтобы нижняя часть оказалась сверху.
Выкрутите десять шестигранных винтов длиной 9,5 мм, прикреплённых к нижней оболочке.
Шаг 2
Осторожно отсоедините верхнюю часть корпуса от дрона. Внутри есть защёлки, которые нужно открепить от верхней части, чтобы снять весь узел.
После снятия крышки отсоедините провод, соединяющий её с корпусом. Нажмите на защёлку и вытяните провод.
Шаг 3
Найдите основание рукоятки, которую собираетесь заменить, и снимите изоленту.
Отсоедините красный, чёрный и синий провода. Также отсоедините белую колодку, связанную с этими проводами.
Вам могут понадобиться плоскогубцы, чтобы надежно схватить и отсоединить три провода.
Шаг 4
Найдите штифт, который крепит рукоятку, потянув вниз нижнюю оболочку. Используйте шестигранный ключ 2, чтобы открутить его.
После удаления штифта вытяните рукоятку и провода из дрона.
Шаг 5
Используйте ключ из комплекта дрона Yuneec, чтобы снять нижнюю крышку с крепления мотора. Поверните по часовой стрелке до щелчка, затем она легко выйдет.
Шаг 6

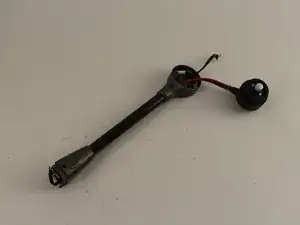

Отключите электронную плату от провода и протяните колодку через рукоятку к стороне с мотором, чтобы снять весь узел мотора и проводов.
Когда оба конца провода окажутся на стороне мотора, протяните провода через всю длину рукоятки.
Шаг 7

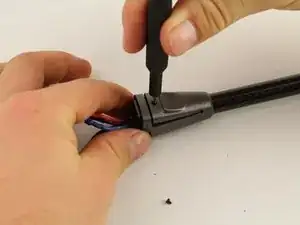

Выкрутите маленький винт с крестообразным шлицем №000, удерживающий фиксатор рукоятки.

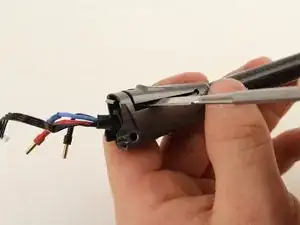

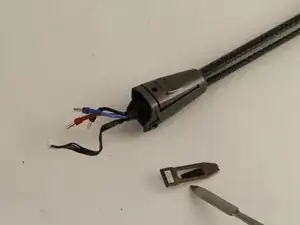

Используйте металлическую лопатку iFixit, чтобы поддеть и освободить фиксатор от рукоятки, затем извлеките его пальцами.
Заключение
Чтобы собрать устройство, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
