Замена узла ротора Propel Graviton
Когда дроны врезаются в препятствия или в землю, детали могут быть повреждены. Обломки (любые посторонние материалы) могут застревать в шестернях и вызывать их поломку, либо удары могут их повредить.
Если узел ротора вашего дрона не работает должным образом из‑за повреждённых или загрязнённых деталей, это руководство для Вас.
Все четыре узла ротора дрона одинаковы (за исключением профиля винтов: два из них обозначены A, остальные два — B). Это руководство можно использовать для ремонта любого из них путём замены их сломанных компонентов.
Шаг 1

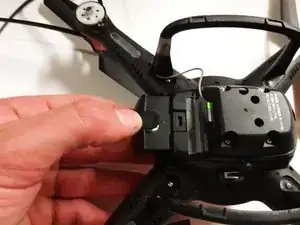

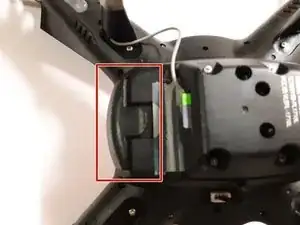

Снимите аккумулятор.
Шаг 2

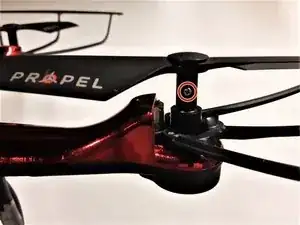

Выверните 4‑мм винт, удерживающий винт гребного винта на оси, отвёрткой Phillips #00.
При повторной сборке будьте осторожны, не затягивайте винты слишком сильно. Корпус дрона выполнен из мягкого пластика — при чрезмерном затягивании может сорвать посадочное место винтов и они перестанут держаться.

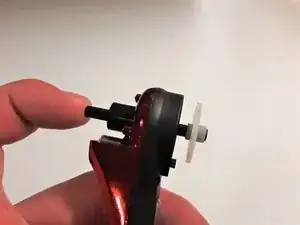

Снимите гребной винт, потянув его вверх от узла.
Шаг 3

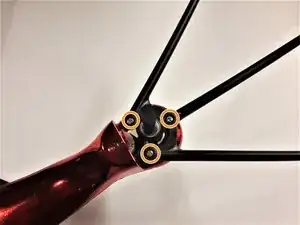

Снимите три 6‑мм винта, удерживающие защиту винта, отвёрткой Phillips #00.
Мотор дрона может быть намагничен, что затрудняет снятие или установку винтов. Рекомендуется удерживать их пинцетом.
При повторной сборке будьте осторожны, не затягивайте винты слишком сильно. Корпус дрона выполнен из мягкого пластика — при чрезмерном затягивании может сорвать посадочное место винтов и они перестанут держаться.
Шаг 4

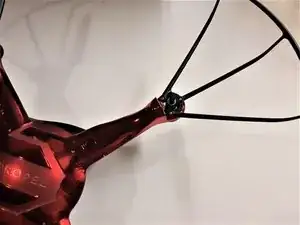

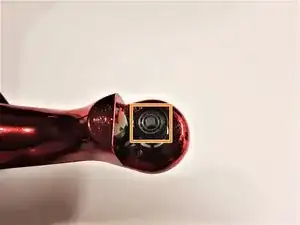

Аккуратно надавите пальцем на верхнюю часть оси винта и выведите её снизу из посадочного гнезда.
Убедитесь, что ось очищена от посторонних частиц.
Шаг 5

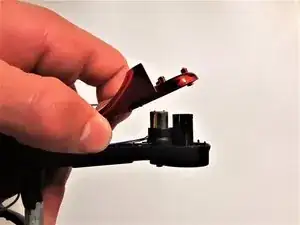

Снимите подшипник колеса с оси пальцами.
Снимите подшипник колеса из посадочного гнезда оси пинцетом.
Убедитесь, что посадочное гнездо оси очищено от посторонних частиц.
Шаг 6

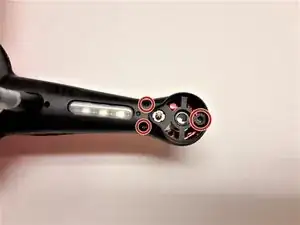

Выверните три 6‑мм винта отвёрткой Phillips #00.
Некоторые винты могут не полностью выходить из чёрного корпуса. Лёгкий удар может их освободить, но это не обязательно.
При повторной сборке будьте осторожны, не затягивайте винты слишком сильно. Корпус дрона выполнен из мягкого пластика — при чрезмерном затягивании может сорвать посадочное место винтов и они перестанут держаться.
Шаг 7
Аккуратно подденьте верхнюю и нижнюю части корпуса дрона лопаткой, чтобы открыть мотор.
Убедитесь, что корпус очищен от посторонних частиц.
Замените мотор (если это необходимо).
Заключение
Для сборки устройства выполните указанные инструкции в обратном порядке.
Перевод руководства с ifixit.com
