Панель дисплея Medallion 6,5" Smart Touch, панель ЖК-дисплея с сенсорным экраном, замена для лодок Malibu и Tige 2011–2015 гг., поколение 2.0, светодиодная модернизация

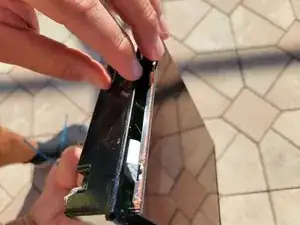

Посмотрите видео о том, как снять старый экран

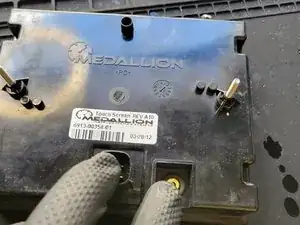

Снимите эти винты.

Не выбрасывайте, они понадобятся позже.

После снятия винтов извлеките основную плату из корпуса.

Аккуратно подтолкните штырьки сзади, чтобы помочь вывести плату наружу

Владельцам лодок Tige — можно также подтолкнуть жёлкую вилку, чтобы протолкнуть плату сквозь резиновое уплотнительное кольцо.

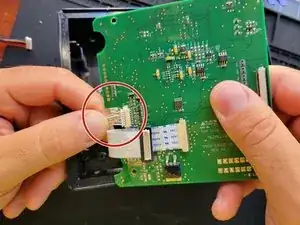

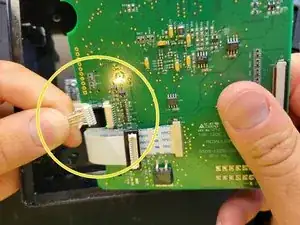

Одной рукой возьмитесь за белый провод, другой — за плату.

Вытяните белый кабельный жгут из платы.

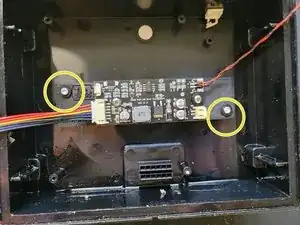

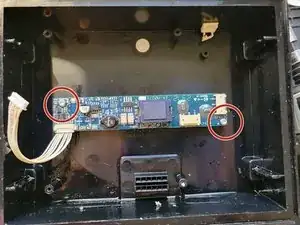

Снимите два винта T10.

Не выбрасывайте винты, они будут использоваться повторно.

Старый драйвер подсветки можно выбросить, он устарел.

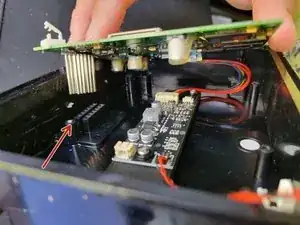

Установите комплект проставок из комплекта светодиодной модернизации на стойки корпуса, как показано. Убедитесь, что радужный кабель находится слева, когда жгут расположен внизу, как на фото.

Используйте винты T10 из предыдущего шага и прилагаемые нейлоновые шайбы, чтобы закрепить комплект проставок.

Не перетягивайте винты, достаточно затянуть от руки.

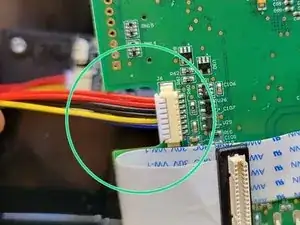

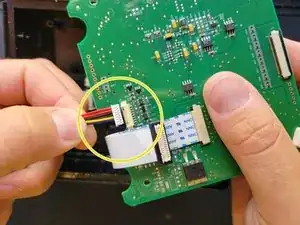

Вставьте радужный кабель в основную плату, как показано.

Убедитесь, что он полностью и ровно вставлен в разъём.

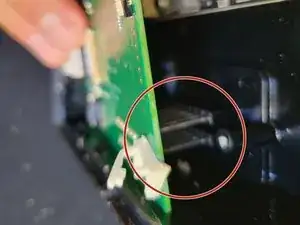

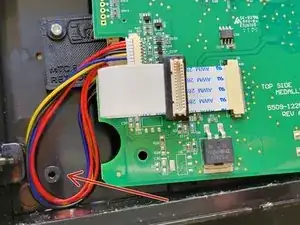

Проложите радужный кабель, как показано, вокруг нижней стойки, чтобы убрать провисание.

Протяните штырьки через соответствующие отверстия — не сгибайте и не прилагайте усилие к штырькам.

Не пережимайте провода в корпусе.

Владельцам Tige — можно нанести немного изопропилового спирта для смазки резинового уплотнительного кольца, чтобы жёлкая вилка легче скользила.

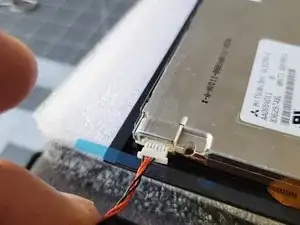

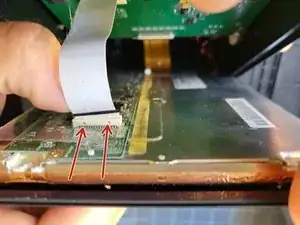

Подключите вилку к ЖК-дисплею, как показано. Будьте осторожны, не прилагайте усилия. Подключение возможно только в одном положении.

Закрепите лишний кабель на имеющейся точке крепления, если она есть. Если точки нет, просто уложите провод под основной платой.

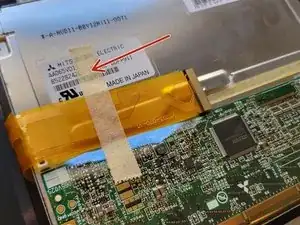

Снимите защитную маскировочную ленту с кабеля цифровизатора

Установите панель ЖК-дисплея на возвышение, как показано.

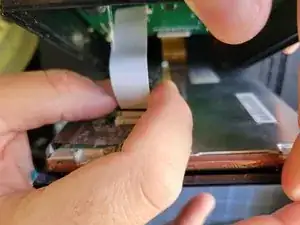

Когда фиксатор кабеля цифровизатора разблокирован, как показано, аккуратно вставьте ленточный кабель. Не нагружайте кабель, он хрупкий, и его можно порвать.

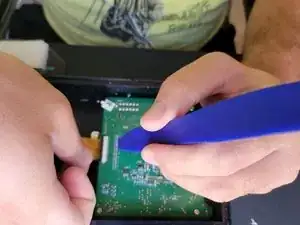

Удерживайте кабель цифровизатора полностью вставленным и ровно, и с помощью синего инструмента защёлкните фиксатор равномерно.

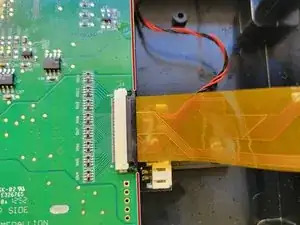

Кабель должен быть полностью вставлен и ровно расположен. Используйте край платы как ориентир.

На следующих шагах поддерживайте корпус левой рукой, а панель ЖК-дисплея — правой. Не допускайте, чтобы детали свешивались с кабелей.

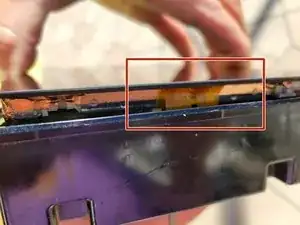

Совместите правый край с правым краем корпуса, как показано. Не пережимайте оранжевый ленточный кабель. Заведите его, выравнивая край.

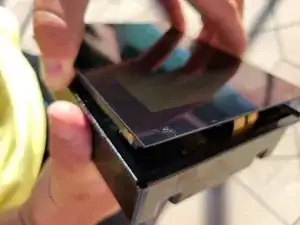

Когда правый край стекла находится на кромке, наклоните левую сторону ЖК-панели к левой стороне корпуса.

Заведите внутрь и полностью вставьте белый кабель в разъём. Когда он будет полностью вставлен, поверхность кабеля станет заподлицо.

Два небольших прямоугольных выреза покажут разъём, когда он полностью установлен.

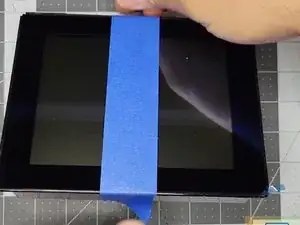

Наклейте лёгкосъёмную жёлтую или синюю малярную ленту, или даже скотч, чтобы временно зафиксировать панель ЖК-дисплея, пока вы подключите её к лодке и проверите функции.

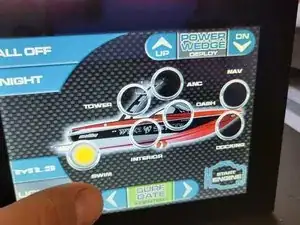

Проверьте все функции и возможности.

Цель использования ленты — предотвратить выпадение панели ЖК-дисплея во время проверки.

Если сенсор не работает, или панель ЖК-дисплея не загорается, снова откройте устройство и проверьте правильность всех подключений.

Поднимите ЖК-панель и снимите защитную пленку с правой стороны. Аккуратно уложите оранжевый ленточный кабель, чтобы он не оказался зажатым пленкой.

Совместите правый край стекла с бортиком, следя за тем, чтобы кабель не был зажат.

Продолжайте снимать остальные защитные пленки.

Установите ЖК-панель на бортик, не зажимая кабели.
