Замена шестерни в рычаге двигателя дрона Holy Stone HS165
Используйте это руководство, чтобы заменить маленькую пластиковую шестерню, расположенную внутри рычага двигателя в модели дрона Holy Stone HS165.
Имеются ли у Вашего дрона Holy Stone HS165 проблемы с полётом? Возможно, шестерня внутри рычага работает неправильно. Прежде чем следовать приведённому ниже руководству, прокрутите все пропеллеры на каждом рычаге дрона и убедитесь, что проблема не в самих пропеллерах. Если проблема в шестерне внутри рычага, Вы почувствуете очень заметный щелчок при прокрутке рычага дрона.
Если эту проблему не заметить, дрон не будет нормально летать, что может привести к более частым падениям и, в конечном итоге, к полной неисправности дрона.
Перед началом:
В этом руководстве много маленьких деталей, поэтому обязательно следите за тем, куда Вы кладёте каждую отдельную часть.
Мы также рекомендуем использовать тарелку или миску для размещения шестерён, чтобы Вы не потеряли их. Это может облегчить сортировку шестерён при поиске той, которая соответствует нужному размеру.
Шаг 1

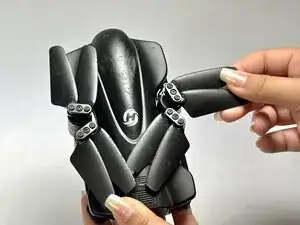

Найдите неисправный рычаг двигателя на дроне.

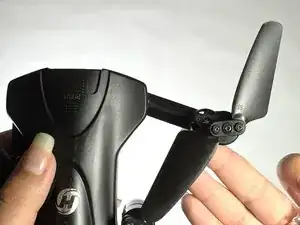

Вы поймёте, что шестерню нужно заменить, если при прокрутке пропеллеров на этом рычаге почувствуете щелчок.
Шаг 2

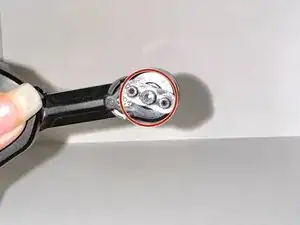

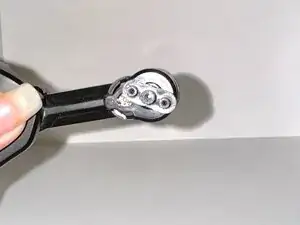

Отвинтите три винта 1,5 мм, удерживающие пропеллеры на месте.
Снимите пропеллер.
Это можно сделать после снятия верхней части дрона, которую Вы сможете снять после удаления винтов.
Шаг 3

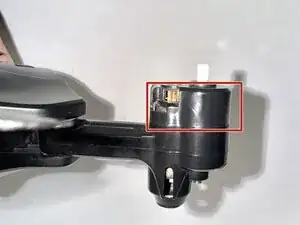

Снимите маленькую пластиковую заглушку, расположенную под пропеллерами.
Шаг 4
Будьте осторожны — для этого потребуется значительная сила, и заглушка может вылететь в любом направлении.
Снимите пластиковую заглушку, закрывающую шестерню, руками; при необходимости используйте пластиковую лопатку для поддержки.
Шаг 5

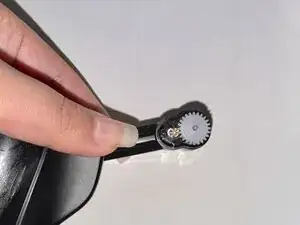

С помощью пластиковых пинцетов отожмите шестерню и извлеките её из дрона.
Шаг 6

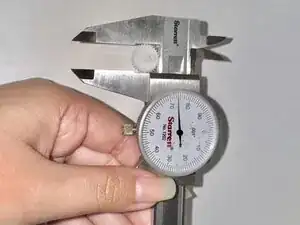

С помощью штангенциркуля измерьте размер шестерни.
Шаг 7
Достаньте пакет с пластиковыми шестернями и найдите ту, которая соответствует оригинальному размеру.

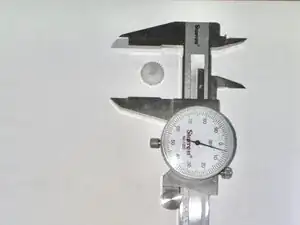

Для точного измерения размеров шестерён снова используйте штангенциркуль.
Шаг 8

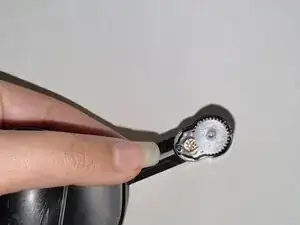

Установите шестерню на предыдущее место.
Теперь снова установите пластиковую заглушку из предыдущего шага и вставьте пропеллер обратно.
Обязательно проверьте работу рычага дрона перед окончательной сборкой. Просто перемещайте его вверх и вниз, вперёд и назад.
Чтобы собрать дрон обратно, выполните шаги один и два в обратном порядке.
