DJI Phantom 2 Vision Замена мотора DJI Phantom 2 Vision

Транспорт

В этом руководстве показано, как снять моторы с DJI Phantom 2 Vision. Для выполнения демонтажа моторов понадобятся шестигранная отвертка и крестовая отвертка. При разборке обязательно очистите область вокруг винтов перед началом работ, чтобы избежать перетягивания или недотягивания винтов. Также убедитесь в размере винтов, если планируете их замену: это шестигранные головки 9 мм и 6 мм и один крестовой винт 9 мм.

Примечание: на дроне, с которым мы работали, пропеллеры уже были сняты. Тем не менее, вам нужно будет снять пропеллеры перед Шагом 4. См. подробные инструкции в разделе Снятие пропеллеров DJI Phantom 2 Vision+, поскольку процесс идентичен.

Шаг 1

Батарея расположена на задней стороне дрона. Вы увидите большой прямоугольный выступ.

«Батарея», показанная на изображении, приведена только в иллюстративных целях. Поскольку оригинальная батарея отсутствовала, мы изготовили эту для демонстрации процесса ремонта. Настоящая батарея не будет так сильно выступать.

Шаг 2

Извлеките батарею из отсека, сжав верхнюю и нижнюю точки давления вблизи центра и потянув батарею на себя.

Шаг 3

Очистите отсек батареи ватными палочками и изопропиловым спиртом или сжатым воздухом, чтобы удалить мусор и пыль внутри.

Повторяйте эти действия при каждой замене батареи, чтобы предотвратить повреждение внутренних компонентов дрона.

Шаг 4

Снимите пропеллеры перед началом работ. См. раздел Снятие пропеллеров DJI Phantom 2 Vision+ для подробных инструкций, так как процесс идентичен.

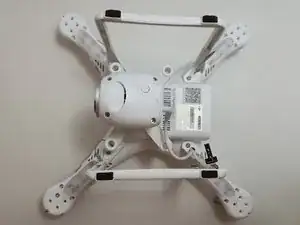

Переверните дрон.

Шаг 5

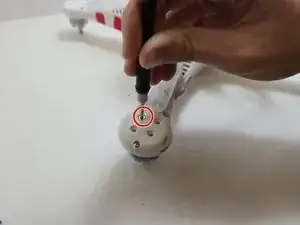

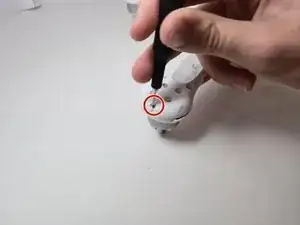

Снимите 4 шестигранных винта (9 мм) с помощью насадки #2 под мотором на каждом луче дрона, затем 2 шестигранных винта (6 мм) рядом с этими четырьмя.

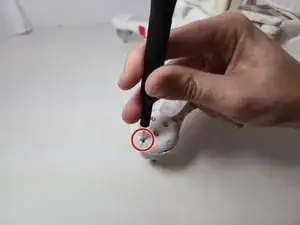

Снимите последний шестигранный винт (9 мм) с помощью насадки #2, расположенный рядом с опорами шасси, затем с помощью отвертки снимите по одному крестовому винту (9 мм) на каждом луче, используя насадку 00.

Общее количество винтов должно составлять 28.
