Замена шасси (опор) DJI Phantom 2 Vision

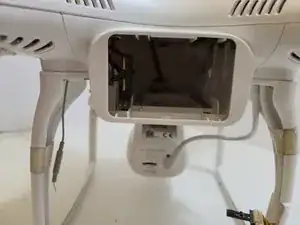

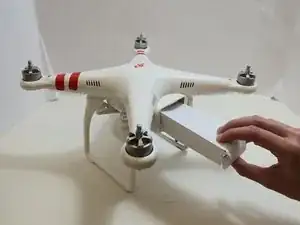

Аккумулятор находится на задней части дрона. Вы увидите большой прямоугольный вырез, выступающий наружу.

Показанный на изображении «аккумулятор» приведён только в иллюстративных целях. Поскольку оригинальный аккумулятор отсутствовал, мы собрали этот образец для демонстрации процесса ремонта. Фактический аккумулятор не будет выступать так сильно.

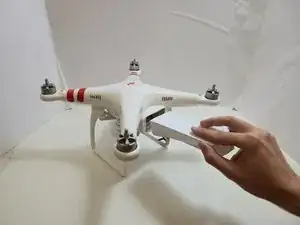

Извлеките аккумулятор из отсека, сжав точки давления сверху и снизу ближе к центру, и потянув аккумулятор на себя.

Очистите отсек аккумулятора ватными палочками и изопропиловым спиртом или продуйте сжатым воздухом, чтобы удалить грязь и пыль внутри.

Повторяйте эти действия после каждой замены аккумулятора, чтобы предотвратить повреждение внутренних компонентов дрона.

Снимите пропеллеры перед началом. Для подробных инструкций обратитесь к Удаление пропеллеров DJI Phantom 2 Vision+, процесс идентичен.

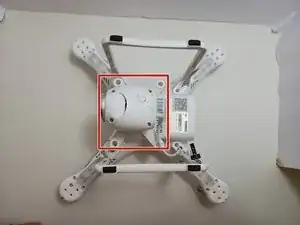

Переверните дрон так, чтобы нижняя часть была сверху.

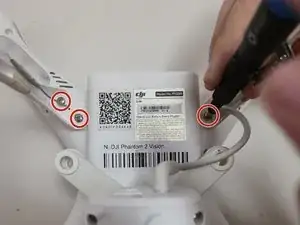

Используйте крестовую отвертку Phillips #00, чтобы выкрутить четыре винта длиной 6 мм.

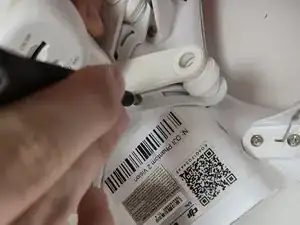

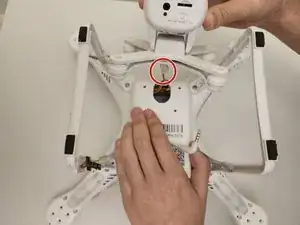

Чтобы получить доступ к винтам, медленно оттяните крепление в противоположном направлении.

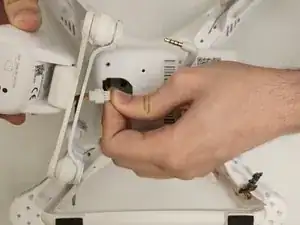

Отсоедините провод, соединяющий камеру с дроном.

Аккуратно поднимите корпус подвеса с устройства.

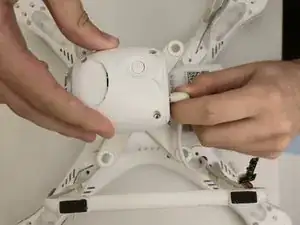

Осторожно отсоедините кабель камеры от кабеля, подключенного к материнской плате.

Нажимайте поочерёдно с каждой стороны на разъём и тяните прямо от гнезда.

Если возникают трудности, попробуйте слегка расшевелить разъём из стороны в сторону, чтобы ослабить его.

Не тяните за провода, это может привести к повреждению.

Корпус подвеса теперь должен быть отсоединён от дрона.

Найдите опоры шасси. Они расположены внизу дрона при его правильном положении.

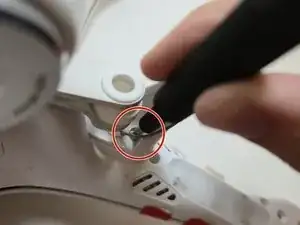

Открутите каждый из 8 винтов (9 мм) с помощью крестообразной биты Philips #1. Они находятся у основания дрона, по два у каждой ноги шасси.

Снимите опоры шасси с каждой стороны устройства.
