Установка камеры GoPro на подвес H3-2D для DJI Phantom

Нажмите на защёлку крышки батарейного отсека, чтобы открыть крышку аккумулятора.

Выньте аккумуляторную батарею.

Избегайте тянуть за провода аккумулятора, чрезмерное натяжение может повредить провода, разъёмы питания или внутренние паяные соединения.

Разъедините две половинки разъёма питания XT60.

Сборка плотная, поэтому будьте осторожны, чтобы не ударить дрон и не дернуть кабели при их отделении!

Серебристые гайки фиксатора пропеллера отворачиваются против часовой стрелки

Чёрные гайки фиксатора пропеллера отворачиваются по часовой стрелке

Для пропеллеров с серебристыми гайками: Используйте ключ или головку 12 мм, чтобы ослабить серебристые гайки фиксатора в против часовой стрелки направлении.

После ослабления открутите и снимите гайку фиксатора.

Для пропеллеров с чёрными гайками: Используйте ключ или головку 12 мм, чтобы ослабить чёрные гайки фиксатора в по часовой стрелке направлении.

После ослабления открутите и снимите гайку фиксатора.

Аккуратно нажмите на вал двигателя и приподнимите пропеллер для снятия.

После снятия всех четырёх пропеллеров переверните дрон вверх дном.

Удалите следующие винты с нижней стороны дрона:

Двенадцать шестигранных винтов 2,0 мм

Четыре винта с крестообразной головкой #0

Ослабьте кабель от пластиковой шасси.

Отключите Molex-разъём магнитометра.

Поднимите верхнюю часть корпуса и установите её на бок.

Не пытайтесь полностью снять корпус. Кабели GPS и магнитометра соединяют верхнюю часть корпуса с остальной частью Phantom — будьте осторожны, чтобы не повредить и не перегрузить эти кабели.

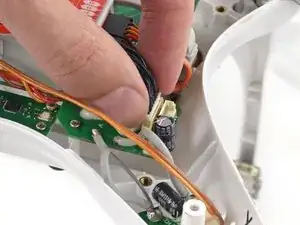

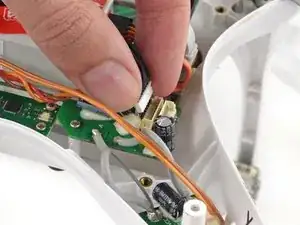

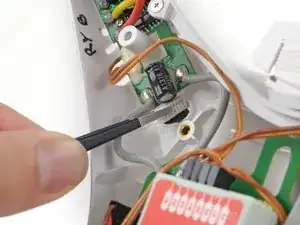

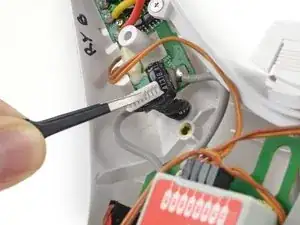

Поднимите Molex-разъём кабеля GPS из его гнезда на основной плате.

Осторожно протяните запас кабеля магнитометра через нижнюю часть корпуса.

Верхняя часть корпуса теперь должна иметь достаточный запас кабеля для работы с внутренностями Phantom.

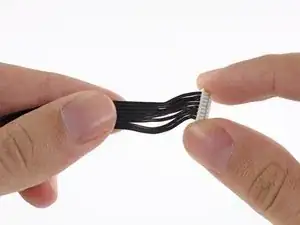

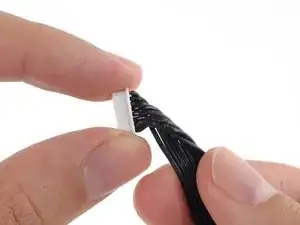

Скрутите Molex-разъём и кабель, как показано, чтобы подготовить их к проведению через нижнюю часть корпуса.

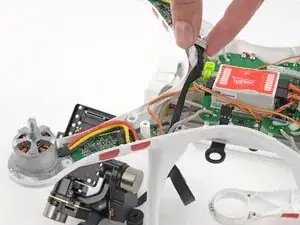

Проденьте Molex-разъём через одно из отверстий шасси и нижнюю часть корпуса.

Протяните кабель через отверстие.

Это очень плотная посадка, действуйте медленно и избегайте повреждения Molex-разъёма или кабеля. Мы обнаружили, что лёгкое раскачивание Molex-разъёма туда и обратно через отверстие в конце позволяет его протянуть.

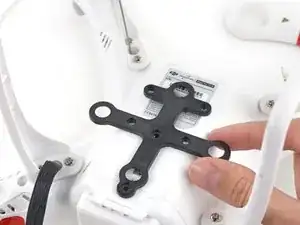

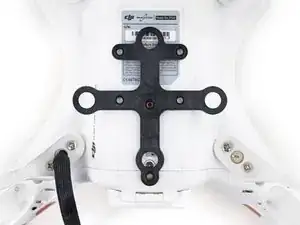

Установите монтажную пластину H3-2D на нижнюю сторону Phantom.

Совместите крепёжные отверстия и закрутите два болта, чтобы зафиксировать монтажную пластину.

Скрутите другой конец Molex-разъёма кабеля G8, как показано, чтобы подключить подвес H3-2D.

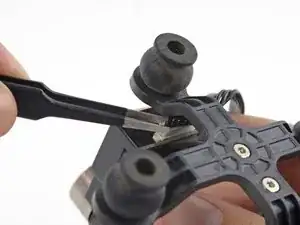

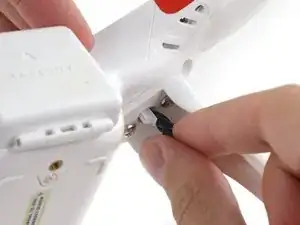

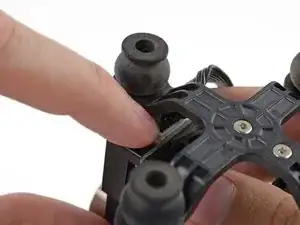

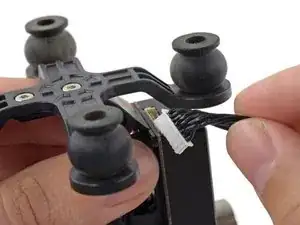

Пропустите Molex-разъём G8 через боковую часть подвеса H3-2D.

Подключите и плотно зафиксируйте разъём.

Протяните провод подвеса через нижнюю часть корпуса и подключите разъём к G8 на основной плате.

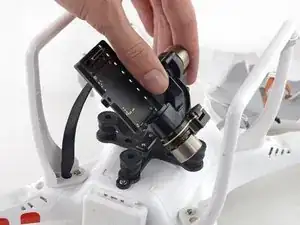

Установите подвес на кронштейн так, чтобы передняя часть была обращена в ту же сторону, что и крышка аккумулятора.

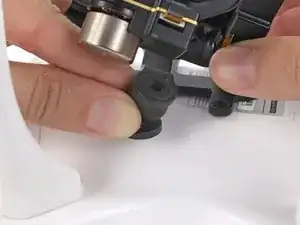

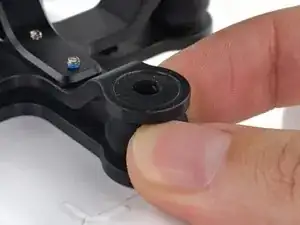

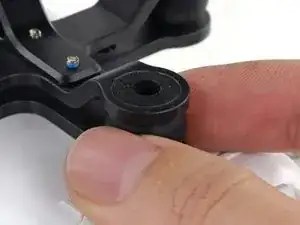

Установите четыре резиновых амортизатора на подвес и монтажный кронштейн.

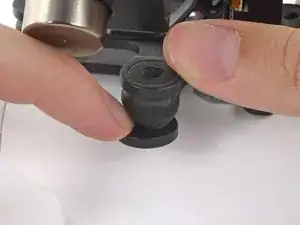

Сожмите две стороны резиновых амортизаторов и вставьте их в отверстия монтажного кронштейна.

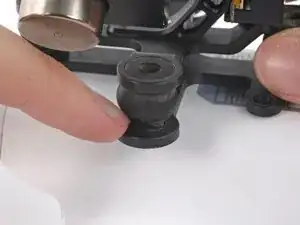

Проверьте правильность установки амортизаторов, повернув их как минимум на 180 градусов.

Если амортизатор выскакивает, он установлен неправильно. Повторите предыдущий шаг для любого незафиксированного амортизатора.

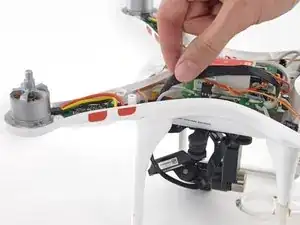

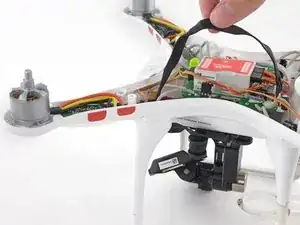

Заправьте излишки кабеля подвеса внутрь корпуса Phantom.

При установке верхней крышки корпуса следите, чтобы не защемить провода.

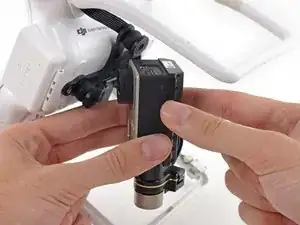

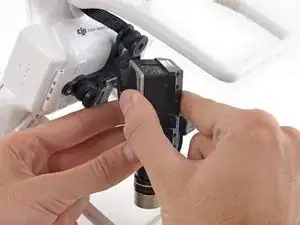

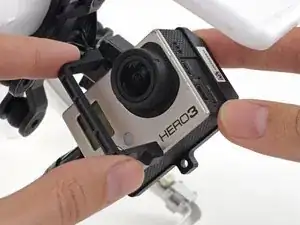

Совместите камеру GoPro с штырями на креплении подвеса.

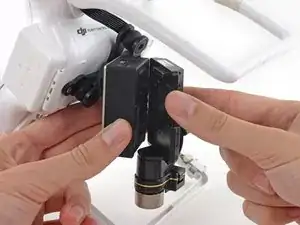

Плотно прижмите камеру GoPro к подвесу, обеспечив плотную посадку.

Наденьте фиксирующий кронштейн поверх камеры и совместите отверстия для болтов.

Закрепите два монтажных винта отверткой Phillips #0.
