Замена верхней оболочки корпуса DJI Phantom

Нажмите на защёлку крышки батарейного отсека, чтобы откинуть крышку батареи.

Выньте аккумуляторный блок.

Избегайте натягивания проводов аккумулятора — избыточное натяжение может повредить провода, разъёмы питания или внутренние паянные соединения.

Разъедините две половины силового разъёма XT60.

Соединение плотное — будьте осторожны, чтобы не ударить дрон и не дернуть кабели при расстыковке!

Кольцевые зажимы пропеллеров с серебристой верхушкой отворачиваются против часовой стрелки

Кольцевые зажимы пропеллеров с чёрной верхушкой отворачиваются по часовой стрелке

Для пропеллеров с серебристыми зажимами: Используйте ключ или головку на 12 мм, чтобы ослабить серебристые зажимы в против часовой стрелки.

После ослабления выкрутите и снимите зажим.

Для пропеллеров с чёрными зажимами: Используйте ключ или головку на 12 мм, чтобы ослабить чёрные зажимы в по часовой стрелке.

После ослабления выкрутите и снимите зажим.

Аккуратно нажмите на вал двигателя и поднимите пропеллер вверх, чтобы снять его.

После снятия всех четырёх пропеллеров переверните дрон вверх ногами.

Снимите следующие винты с нижней стороны дрона:

Двенадцать шестигранных винтов 2.0 мм

Четыре винта Phillips #0

Ослабьте кабель, прикреплённый к пластиковой опоре шасси.

Отсоедините молексовский разъём магнитометра.

Поднимите верхнюю часть корпуса и установите её на бок.

Не пытайтесь полностью снять корпус. Кабели GPS и магнитометра соединяют верхнюю часть корпуса с остальной частью Phantom — будьте осторожны, чтобы не повредить и не растянуть эти кабели.

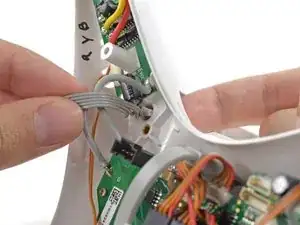

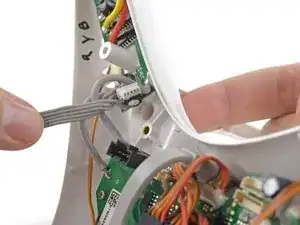

Поднимите молексовский разъём кабеля GPS из гнезда на основной плате.

Аккуратно протяните излишек кабеля магнитометра через нижнюю часть корпуса.

Верхняя часть корпуса теперь должна иметь достаточный запас кабеля для работы с внутренностями Phantom.

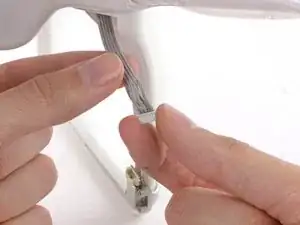

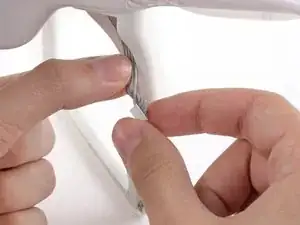

Скрутите кабель магнитометра, как показано, чтобы подготовить его к прохождению через нижнюю оболочку корпуса.

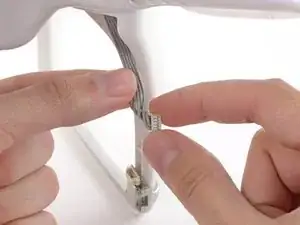

Аккуратно протолкните скрученный кабель магнитометра и молексовский разъём через отверстие в нижней части корпуса.

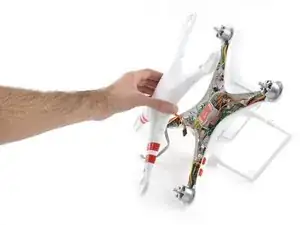

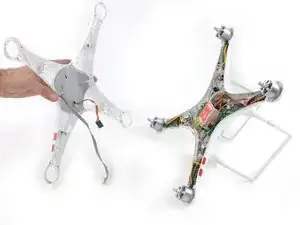

Снимите верхнюю часть корпуса с нижней части.

Если новая верхняя часть корпуса не оснащена модулем GPS, возможно, потребуется перенести старый модуль. Для этого аккуратно отклейте большую серую клейкую этикетку и перенесите её на новую часть корпуса.
