Как собрать тестер непрерывности из обычных подручных материалов

Вот одна из тех открыток, которая при открывании воспроизводит раздражающую мелодию.

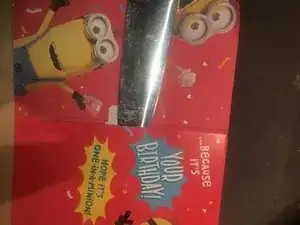

Откройте открытку — внутри есть откидная страница, которую нужно раскрыть, чтобы добраться до компонентов. Здесь использовали длинный нож, так как было непонятно, как ориентированы части под ней и т.д.

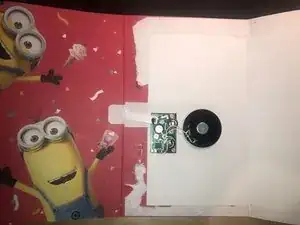

Когда клей ослабнет под этой страницей, отогните её, чтобы открыть доступ к компонентам.

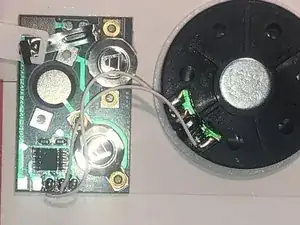

У этой музыкальной открытки два основных компонента: плата с микросхемами для музыки, батареями и т.п., и динамик.

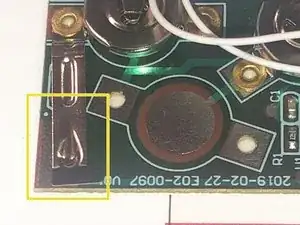

Между контактом и платой есть пластиковая перегородка, которая размыкает контакт и отключает музыку. Она закрывает контакт; при её перемещении вперёд контакт замыкается и цепь замыкается.

После удаления пластиковой перегородки контакт замыкает цепь, и музыка начинает играть.

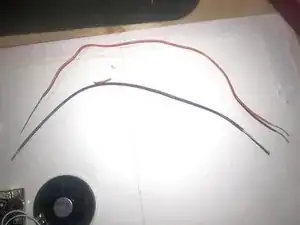

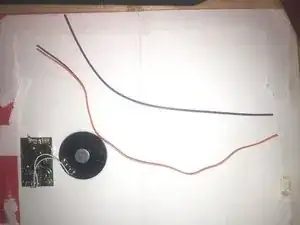

Далее понадобятся два электрических провода. Длина может быть любой, но лучше достаточно короткой, чтобы удобно управляться с ними и они не путались.

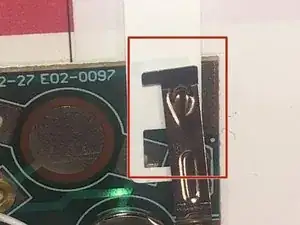

Разогните контакт, который раньше отвечал за замыкание цепи, чтобы он стоял вертикально. Это тонкий металл, поэтому он легко гнётся, но при этом быстро устаёт — сгибайте только один раз.

Снимите изоляцию с обоих концов проводов: с одного конца примерно 3/8 дюйма, с другого — примерно один дюйм. Точных размеров нет, просто убедитесь, что оголённые провода достаточной длины.

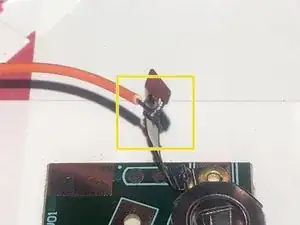

Обмотайте один провод вокруг изогнутого контакта пару раз и скрутите конец вокруг самого провода.

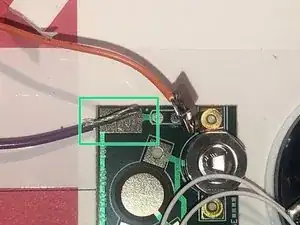

Размещайте оголённый конец второго провода на плоском контакте на плате.

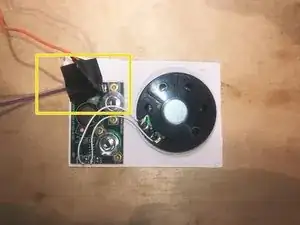

Зафиксируйте нижний провод изолентой и изолируйте и зафиксируйте провод на другом контакте также изолентой.

Компоненты приклеены к открытке с помощью какой‑то ленты. Эта лента служила ориентиром для вырезания всей музыкальной части из открытки.

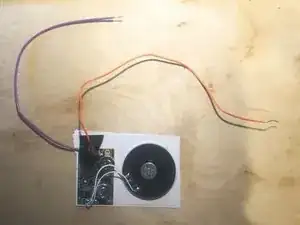

Готовый тестер непрерывности. Функция была проверена — всё успешно. Теперь каждый раз при проверке непрерывности вы будете слышать, как исполняют весёлую мелодию.
