Замена подшипников шпинделя бетономешалки Toro 68009HD 2018

Перед началом нажмите кнопку остановки двигателя, чтобы выключить двигатель.

Отстегните три резиновые ленты, удерживающие кожух.

Поднимите кожух вверх, пока он надежно не опрётся на раму.

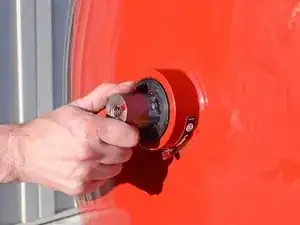

Сдвиньте рычаг перекрытия топлива влево, чтобы перекрыть подачу топлива к двигателю.

Схватите пластиковый корпус на конце провода свечи зажигания.

Решительно потяните, чтобы отсоединить провод от свечи зажигания.

Поднимите рычаг тормоза вверх, чтобы снять тормоз.

Поверните бак, пока вилка и сборка чаши не окажутся прямо под баком.

Нажмите рычаг тормоза вниз, чтобы снова включить тормоз.

Убедитесь, что тормоз полностью включён.

Используйте торцевой ключ 3/4 дюйма, чтобы снять шесть гаек, крепящих бак к чаше.

Снимите шесть зажимных пластин барабана с точек крепления бака.

Поднимите бак слегка за зубчатое кольцо, чтобы ослабить его от чаши.

Бак чрезвычайно тяжёлый и требует как минимум двух человек для подъёма. Соблюдайте правила безопасного подъёма.

Поднимите бак прямо вверх из чаши и снимите его с устройства.

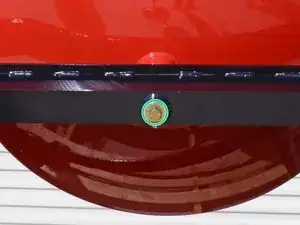

Используйте большой разводной ключ, чтобы снять болт, крепящий чашу к нижней части вилки.

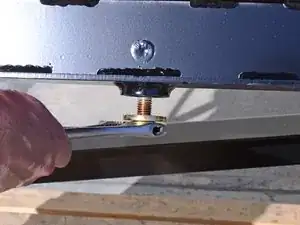

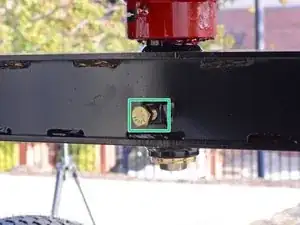

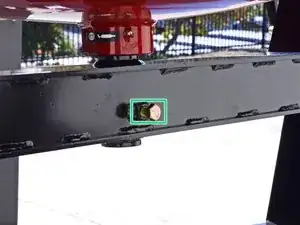

Используйте торцевой ключ 3/4 дюйма, чтобы снять фиксирующий болт с вилки.

Чаша чрезвычайно тяжёлая и требует как минимум двух человек для подъёма. Соблюдайте правила безопасного подъёма.

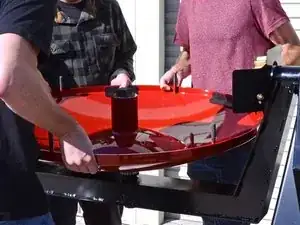

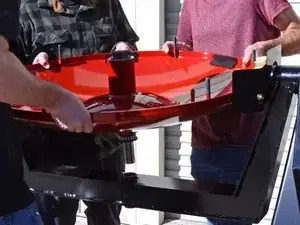

Поднимите чашу прямо вверх и снимите её с вилки.

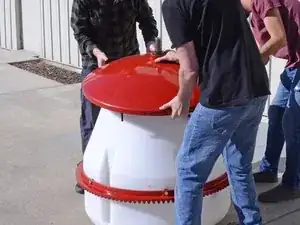

Удобное место для установки чаши — поверх снятого бака.

При сборке убедитесь, что вы совместили выемку в валу с отверстием под фиксирующий болт при установке чаши на место. В противном случае вы не сможете правильно зафиксировать вал и затянуть болт чаши.

Используйте газовый ключ или очень большой разводной ключ, чтобы ослабить заглушку чаши.

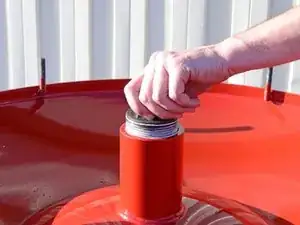

Снимите заглушку чаши.

Шпиндель и подшипники сильно загрязнены смазкой. Обращайтесь с этими деталями осторожно, чтобы не испачкать всё вокруг.

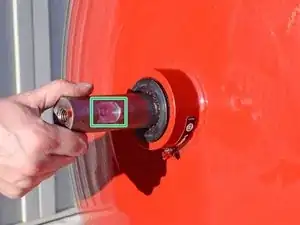

Выдавите шпиндель снизу чаши.

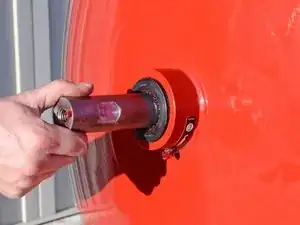

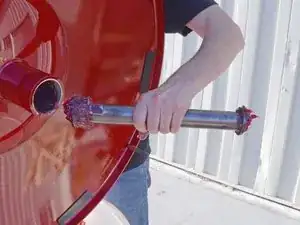

Вытяните шпиндель сверху чаши и снимите его.

После сборки устройства обязательно следуйте инструкциям производителя по правильной смазке устройства шприцем для смазки.

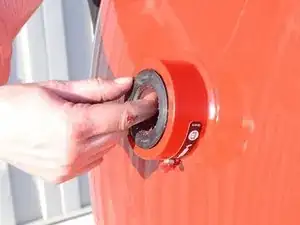

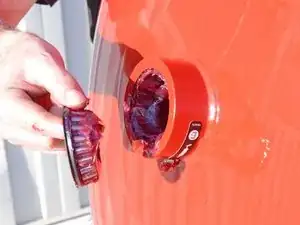

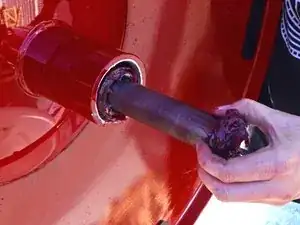

Вытащите и снимите нижний подшипник шпинделя из низа чаши.

Сдвиньте верхний подшипник шпинделя прямо со шпинделя и снимите его.
