Замена подшипников карданного вала бетономешалки Toro 68009HD 2018

Перед началом нажмите кнопку остановки двигателя, чтобы выключить двигатель.

Отстегните три резиновые ленты, фиксирующие кожух.

Откиньте кожух вверх, пока он надежно не упрётся в раму.

Сдвиньте рычаг отсечения топлива влево, чтобы перекрыть подачу топлива к двигателю.

Возьмитесь за пластиковый корпус на конце провода свечи зажигания.

Решительно потяните, чтобы отсоединить провод от свечи зажигания.

Поднимите рычаг тормоза, чтобы разомкнуть тормоз.

Поверните барабан так, чтобы вилка и тарельчатая сборка оказались прямо под барабаном.

Нажмите вниз на рычаг тормоза, чтобы снова зацепить тормоз.

Убедитесь, что тормоз полностью зафиксирован.

Используйте головку 3/4 дюйма, чтобы снять шесть гаек, крепящих барабан к тарелке.

Снимите шесть зажимных пластин барабана с точек крепления барабана.

Немного приподнимите барабан за зубчатое кольцо, чтобы ослабить его связь с тарелкой.

Барабан очень тяжёлый; для подъёма требуется как минимум двое людей. Обязательно соблюдайте правила безопасного подъёма.

Поднимите барабан прямо вверх с тарелки и снимите его с устройства.

Снимите четыре крепежа, фиксирующие плиту двигателя:

Две болта 14 мм

Две гайки 3/4 дюйма

Сдвиньте плиту двигателя вверх и выньте её из устройства, чтобы снять.

Используйте ключ 3/4 дюйма, чтобы ослабить четыре болта, крепящие двигатель к раме.

Нет необходимости полностью снимать эти болты — ослабьте их достаточно, чтобы создать люфт для снятия и установки ремней.

Если вы заменяете ремни, можно разрезать старые для снятия.

Снимите ремни со шкивов и удалите их.

Если трудно снять ремни, дополнительно ослабьте четыре болта двигателя, чтобы создать больше провиса.

Используйте разводной ключ, чтобы ослабить два установочных винта на шкиве.

Совет при сборке: Шкив рассчитан на установку в единственном положении.

Сдвиньте шкив с оси и снимите его.

Удалите шпонку с оси.

Используйте шестигранный ключ 4 мм, чтобы ослабить установочный винт, фиксирующий стопорное кольцо.

Должен быть только один установочный винт. Если кольцо не ослаблено, проверьте второе отверстие на наличие установочных винтов.

Используйте отвёртку, чтобы поддеть и ослабить фиксирующую втулку на валу.

Сдвиньте фиксирующую втулку с вала и снимите её.

Вытащите карданный вал со стороны шестерни и снимите его.

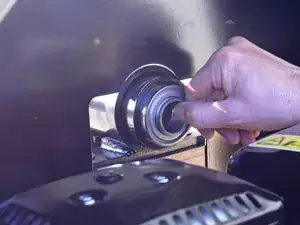

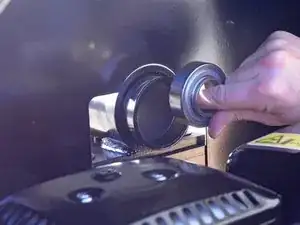

Выдерните и снимите подшипник со стороны шкива из его гнезда.

При установке снова смазать подшипник машинным маслом и вбить его на место молотком.

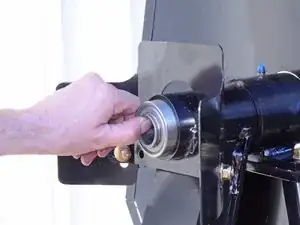

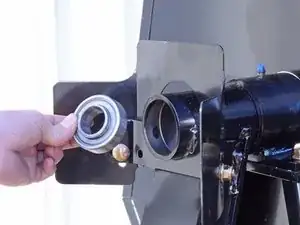

Выдерните и снимите подшипник со стороны шестерни из его гнезда.

Для установки подшипника со стороны шестерни:

Смажьте подшипник машинным маслом и установите его на место.

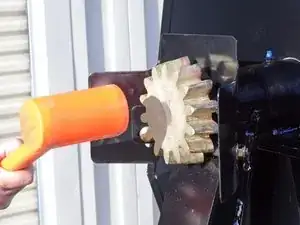

Вставьте карданный вал в подшипник и вбейте шестерню молотком, чтобы посадить подшипник на место.
