Замена рычага подъема Barreto Trencher E718MTH4S 2016

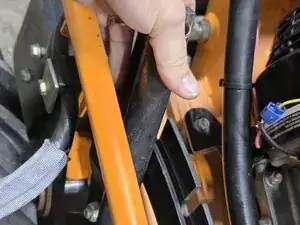

Рычаг подъема расположен с правой стороны машины.

Установите рычаг подъема во второй паз.

Существует три болта, крепящих рычаг подъема. На этом этапе нужно удалить только 2 из них.

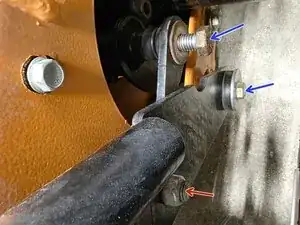

Удалите болты, отмеченные синими стрелками. Верхний — это болт соединения подъема, а нижний — болт рамы.

Другой болт соединения подъема будет удален на рабочем месте.

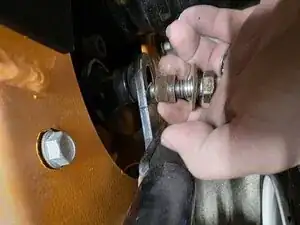

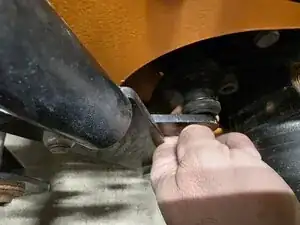

Ослабьте с помощью головки 3/4" с удлинителем. Болт, шайба и втулка.

Резиновая втулка расположена с обратной стороны.

Удалите болт нижней рамы, используя головку 3/4" с удлинителем.

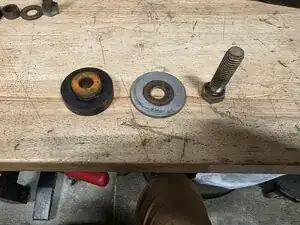

Удалите болт, шайбу, прокладку и направляющую резиновую прокладку.

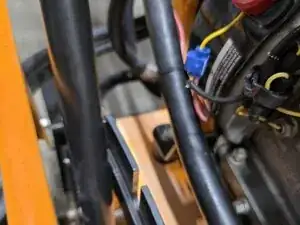

Удалите рычаг подъема с машины.

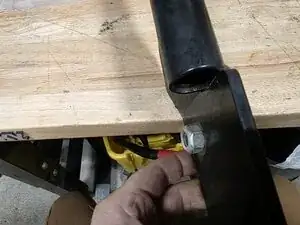

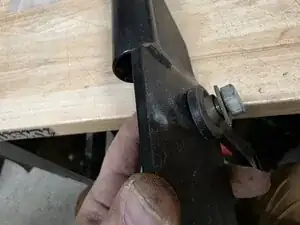

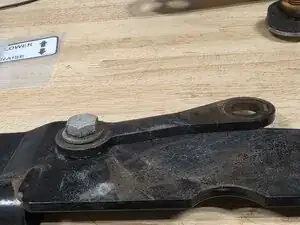

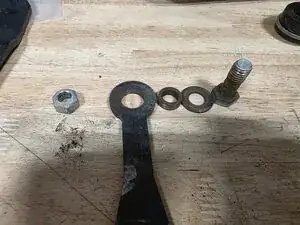

С рычагом соединения на рабочем месте используйте головку 3/4" и рожковый ключ 3/4", чтобы удалить болт, шайбу, втулку и гайку. Удалите соединение с рычага подъема.

Болт соединения рычага подъема

Болт соединения рычага с рамой

Нижний болт рычага к раме

Обратная операция для повторной установки

Перевод руководства с ifixit.com
