Замена силовых компонентов миксера для цемента Kushlan 600DDS 2014

Перед началом убедитесь, что сетевой шнур отключён от питания и выключатель находится в положении ВЫКЛ.

Используйте торцевой ключ на 13 мм, чтобы снять два болта, крепящие кожух двигателя к раме.

Снимите кожух двигателя.

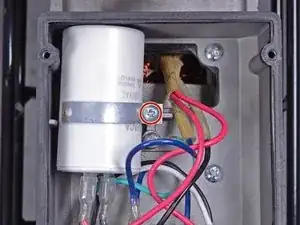

Используйте крестовую отвёртку, чтобы отвинтить четыре винта, крепящие электрическую панель.

Снимите электрическую панель.

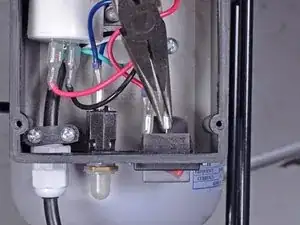

Используйте длинногубцы, чтобы отсоединить четыре провода с задней стороны выключателя.

При обратной сборке убедитесь, что провода подключены обратно к их исходным местам и выключатель установлен не вверх ногами.

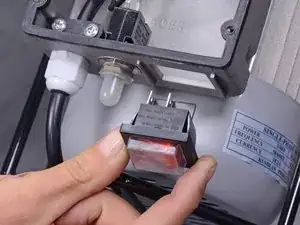

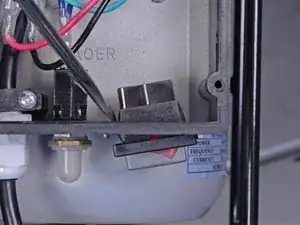

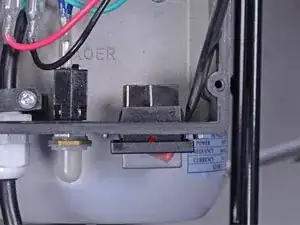

Используйте плоскую отвёртку, чтобы сжать боковые защёлки выключателя и продвинуть его через отверстие в электрическом ящике.

Снимите выключатель.

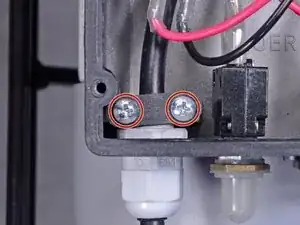

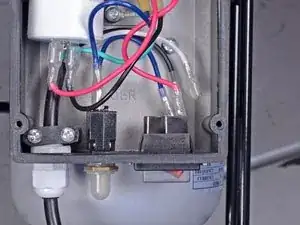

Используйте крестовую отвёртку, чтобы отвинтить два винта, крепящие крепёжный элемент за кабельным вводом.

Снимите крепёжный элемент.

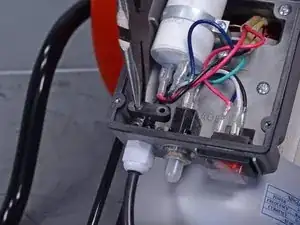

Используйте крестовую отвёртку, чтобы отвинтить винт, крепящий зелёный провод заземления к дну электрического ящика.

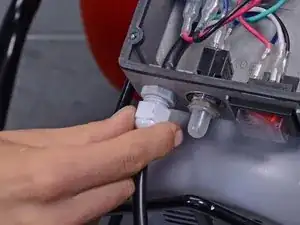

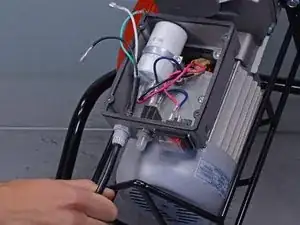

Используйте разводной ключ, чтобы снять крышку крепления кабельного ввода сетевого шнура.

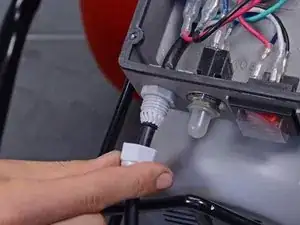

Сдвиньте крышку с кабельного ввода.

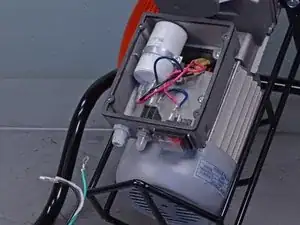

Выведите сетевой шнур с его чёрным, белым и зелёным проводами через кабельный ввод.

Перенесите крышку кабельного ввода на новый сетевой шнур.

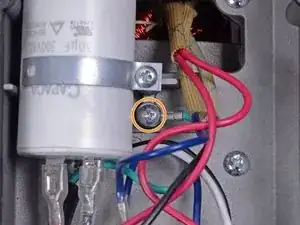

Используйте крестовую отвёртку, чтобы отвинтить винт, закрепляющий опору конденсатора.

Снимите опору конденсатора.

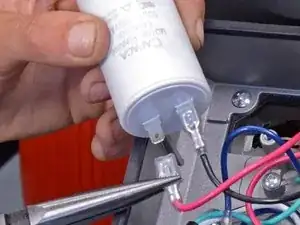

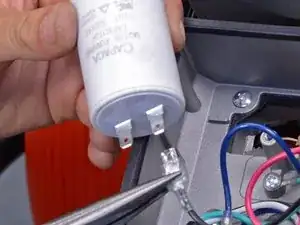

Используйте длинногубцы, чтобы отсоединить красный и чёрный провода от конденсатора.

Снимите конденсатор.

Используйте изоленту или хомут, чтобы отличить этот набор красного и белого проводов от другого набора красного и белого проводов, идущих к выключателю, чтобы обеспечить правильную повторную установку.
